Cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65)
Cod: HRCE180Un cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65) este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 2517 cu fixare pe exterior. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.

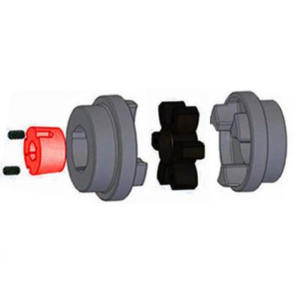

Modelul este format din doua semicuple din fonta GG25 tip HRCE (H) cu fixare pe exterior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65)
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC180 BC2517 (19-65) fixare pe exterior / HRCE (Tip H – Fixare pe exterior) / Cod cupla: 045S0003 |
| Cod produs | HRCE180 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe exterior – bucsa se monteaza pe exteriorul flansei, permitand demontarea fara a deplasa utilajele. |
| Componenta cuplaj complet | 2 semicuple HRCE Tip H + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 2517 (19-65) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 16,6 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,04340 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 950 Nm |
| Cuplu Maxim | 2350 Nm |
| Rigiditate dinamica | 229 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,4 mm / Axial: +1,1 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 180 daca puterea de calcul ≤ 143 kW la 1440 rpm / 159 kW la 1600 rpm / 179 kW la 1800 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 180 mm |
| Lungime semicuple – B | 125 mm |
| Dimensiune (intre flanse) – E | 77 mm |
| Dimensiune (combinatii flanse) – F, F† | 73 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. F se refera la combinatiile FF (HRCi/HRCi), FH (HRCi/HRCE), HH (HRCE/HRCE), FB (HRCi/HRCP), HB (HRCE/HRCP), BB (HRCP/HRCP). |
| Dimensiune (spatiu element) – G | 49 mm |
| Lungime totala asamblata L | 142 mm (FF) / 165,5 mm (FB/HB) / 189,5 mm (BB) – Pentru varianta HH (HRCE/HRCE) cu 2 bucse 2517 montate pe exterior |
Date alezaj – HRCE (H) fixare pe exterior cu bucsa 2517 |
|
| Tip constructiv | HRCE (H FIXARE PE EXTERIOR) CU BUCSA TAPER LOCK 2517 |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. Varianta pe exterior permite scoaterea bucsei fara a desface cuplajul. |
| Diametru alezaj cu bucsa 2517 | 19 – 65 mm (16-60 mm / 2 1/2″ conform fisa) – gama de alezaje disponibile cu bucsa 2517 (19-65) |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 80 mm (Max.) – pentru varianta pregaurita HRCP (B) 180, Pilot H9 25 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 60 mm / 2 1/2″ cu bucsa marime 2517 – limita maxima din fisa (65mm in gama comerciala 19|65) |
| Marime Bucsa Taper Lock compatibila | 2517 – varianta BC2517 (19-65) |
| Surub peste pana | M10 |
| Dimensiuni C / D / J† | C: 34,5 mm / D: 46,5 mm / J†: 48 mm (pentru HRCi 180 F si HRCE 180 H) / C: 58 mm / D: 70,5 mm (pentru HRCP B 180) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 180 | HRCi (Tip F – Fixare pe interior): 045S0002 / HRCE (Tip H – Fixare pe exterior): 045S0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045S0004 / Element Standard Temp. -40°C/+100°C: 045S0009 |
| Compatibil cu | Element elastic HRC 180 Standard 045S0009, Element F.R.A.S. 045S0006, Flanse HRCi 180 Tip F (045S0002) si HRCE 180 Tip H (045S0003). Pentru acest produs HRC180 BC2517 (19-65) fixare pe exterior ai nevoie de 2 bucse Taper Lock 2517 cu alezaj 19-65mm. Material: GG25. |
| Nota generala | Toate dimensiunile sunt in milimetri. Material: GG25. Toleranta alezajului este H7. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 16,6 kg valabila pentru tip FF echipat cu bucse Taper Lock medii. |
Ce este un Cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65) si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65) este varianta HRCE 180 Tip H, cu montarea bucsei Taper Lock 2517 pe exteriorul flansei, pentru o lungime totala de 142 mm si acces facil la suruburi.
Modelul de cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65) – cod cupla: 045S0003 – permite alezaje de la 19 la 65 mm cu bucsa 2517 si compenseaza dezalinieri paralel 0,4 mm, axial +1,1 mm si unghiular pana la 1°. Daca puterea de calcul ≤ 143 kW la 1440 rpm, HRC 180 este corect dimensionat.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65)
- Design Ultra-Compact si Fail-Safe 142mm – Fixare pe exterior: Diametru exterior 180 mm, lungime totala 142 mm in varianta HH cu 2 bucse pe exterior. Acces usor la suruburi – nu trebuie sa desfaci cuplajul pentru a scoate bucsa.
- Montaj rapid cu bucsa 2517 – Demontare fara deplasare: Nu necesita prelucrare – alegi alezajul 19-65mm si montezi direct pe ax. Fixarea pe exterior permite extractia rapida a bucsei.
- Amortizarea Vibratiilor: Putere nominala 143 kW la 1440 rpm, 286 kW la 2880 rpm. Cuplu nominal 950 Nm, maxim 2350 Nm. Rigiditate 229 Nm/°.
- Flexibilitate la alezaj: Bucsa 2517 acopera pana la 60mm / 2 1/2″ (65mm comercial) cu aceeasi flansa.
- Solutie completa: 2 semicuple HRCE 180 H + 1 element elastic 045S0009 + 2 bucse 2517 (19-65). Masa 16,6 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65)
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65) acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65) este compatibil cu element elastic standard 045S0009 si varianta F.R.A.S. 045S0006. Cod flansa HRCE 180 Tip H este 045S0003, iar pentru fixare pe interior alege HRCi 180 Tip F (045S0002) cu aceeasi bucsa 2517. Greutatea redusa de 16,6 kg si momentul de inertie de 0,04340 kgm² fac din HRC 180 solutia pentru puteri mari.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65) pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65)
Modelul de cuplaj elastic cu gheare HRC180 bucsa fixare pe exterior BC2517 (19-65) este proiectat pentru intretinere facila. Pentru detalii privind cuplajele HRC adecvate pentru actionari care utilizeaza volante de motor SAE, consultati aLL industrial. Toate dimensiunile sunt in milimetri, material GG25. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
