Cuplaj elastic cu gheare HRC 230 pregaurit
Cod: HRCP230Un cuplaj elastic cu gheare HRC 230 pregaurit este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.

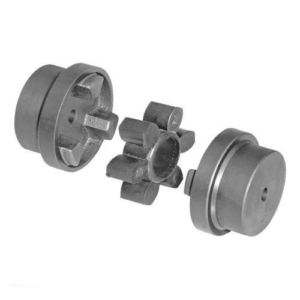

Modelul este format din doua semicuple din fonta GG25 cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC 230 pregaurit
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC 230 pregaurit / HRCP (Tip B Neprelucrat) / Cod cupla: 045T0001 |
| Cod produs | HRCP230 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. |
| Componenta cuplaj complet | 2 semicuple + 1 element elastic intermediar (stea) – Tip HRCP (B) pregaurit |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 26,0 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,12068 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 2000 Nm |
| Cuplu Maxim | 5000 Nm |
| Rigiditate dinamica | 587 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,5 mm / Axial: +1,3 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Toleranta alezajului este H7. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 230 daca puterea de calcul ≤ 302 kW la 1440 rpm / 377 kW la 1800 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 225 mm |
| Lungime semicuple – B | 155 mm |
| Dimensiune (intre flanse) – E | 99 mm |
| Dimensiune (combinatii flanse) – F, F† | 85,5 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. |
| Dimensiune (spatiu element) – G | 59,5 mm |
| Lungime totala asamblata L | 164,5 mm (HRCi/HRCi, HRCi/HRCE, HRCE/HRCE) / 202 mm (HRCi/HRCP, HRCE/HRCP) / 239,5 mm (HRCP/HRCP) – L este lungimea in stare asamblata |
Date alezaj – HRCP (B) pregaurit |
|
| Tip constructiv | HRCP (B PREGAURIT) |
| Stare Interior | Neprelucrat – Pilot H9 – Toleranta alezajului este H7, daca nu se specifica altfel |
| Diametru gaura pilot H9 | 25 mm |
| Alezaj Maxim admis – Tip HRCP (B) | 100 mm (Max.) – Tip HRCP (B) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 230 | HRCi (Tip F – Fixare pe interior): 045T0002 / HRCE (Tip H – Fixare pe exterior): 045T0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045T0001 / Element Standard Temp. -40°C/+100°C: 045T0009 |
| Compatibil cu | Element elastic HRC 230 Standard 045T0009, Element F.R.A.S. 045T0006, Flanse HRCi 230 Tip F (Fixare pe interior) si HRCE 230 Tip H (Fixare pe exterior) |
| Nota generala | Toate dimensiunile sunt in milimetri. Material: GG25. |
Ce este un Cuplaj elastic cu gheare HRC 230 si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC 230 este un cuplaj semi-elastic de tip gheare intrepatrunse, proiectat pentru transmisie de putere sigura in regim continuu. Spre deosebire de cuplajele rigide, modelul HRC 230 pregaurit HRCP permite compensarea dezalinierilor de tip paralel pana la 0,5 mm, axial +1,3 mm si unghiular pana la 1°, protejand motorul si utilajul antrenat.
Varianta Cuplaj elastic cu gheare HRC 230 pregaurit Tip B – HRCP – cod cupla: 045T0001, cod produs: HRCP230 – este livrata cu alezaj pilot H9 de 25 mm, neprelucrat, si permite alezarea finala pana la 100 mm. Este solutia ideala cand ai nevoie de flexibilitate maxima la diametrul de ax, pastrand toate avantajele constructive ale gamei HRC: semicuple din fonta GG25 cu diametre exterioare complet prelucrate pentru aliniere rapida cu rigla.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC 230
- Design Ultra-Compact si Fail-Safe: Diametru exterior 225 mm, lungime totala 164,5 mm (FF), perfect pentru puteri mari. Conexiunea arborilor este de tip fail-safe, sigura in caz de defectare.
- Montaj rapid si aliniere usoara: Diametre complet prelucrate permit alinierea cu rigla. Livrat pregaurit HRCP cu gaura pilot 25mm, prelucrabil pana la 100mm. Pentru variantele HRCi (Tip F) si HRCE (Tip H) permite montare rapida prin bucsa Taper Lock 3020 cu alezaj max 75mm.
- Amortizarea Vibratiilor: Elementul elastic absoarbe socurile de torsiune si vibratiile, protejand rulmentii. Putere nominala 302 kW la 1440 rpm, 377 kW la 1800 rpm, 419 kW la 2000 rpm. Rigiditate dinamica 587 Nm/°.
- Flexibilitate maxima la prelucrare: Varianta pilot HRCP ofera libertate totala pentru alezarea exacta cu toleranta H7.
- Solutie completa: 2 semicuple + 1 element elastic intermediar. Masa 26,0 kg valabila pentru tip HRCi/HRCi, HRCi/HRCE, HRCE/HRCE.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC 230
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC 230 acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor uzate. In acest regim, cuplajul HRC 230 asigura functionare silentioasa.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate. Nota: Se recomanda montarea penelor cu joc la partea superioara in cazul utilizarii bucselor Taper Lock.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura. Pentru aceste aplicatii cu fluctuatii mari de cuplu, fisa recomanda analiza de torsiune.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC 230 este compatibil cu element elastic standard 045T0009 (cauciuc -40°C / +100°C). Pentru montaj cu bucsa, alege flansele HRCi 230 Tip F – fixare pe interior (045T0002) sau HRCE 230 Tip H – fixare pe exterior (045T0003) cu bucsa 3020. Greutatea redusa de 26,0 kg si momentul de inertie de 0,12068 kgm² fac din HRC 230 solutia pentru puteri foarte mari.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC 230 pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15. Cazuri speciale: Pentru aplicatii care implica socuri puternice, vibratii si fluctuatii semnificative ale cuplului, precum si pentru utilizare cu miscare alternativa (ex: motoare cu ardere interna, pompe si compresoare cu piston), contactati departamentul tehnic aLL industriaL pentru analiza de torsiune. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului.
Mentenanta cuplaj elastic cu gheare HRC 230
Modelul de cuplaj elastic cu gheare HRC 230 este proiectat pentru intretinere facila.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
Compatibil cu componentele asociate HRC 230:
- Element elastic pentru cuplaj HRC 230
- Cuplaj elastic HRC 230 cu fixare pe bucsa pe interior
- Cuplaj elastic HRC 230 cu fixare pe bucsa pe exterior
