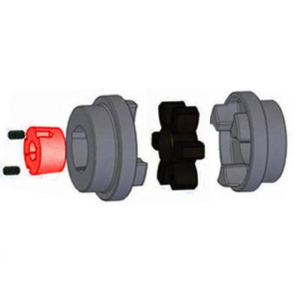

Cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75)
Cod: HRCE230Un cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75) este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 3020 cu fixare pe exterior. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.
Modelul este format din doua semicuple din fonta GG25 tip HRCE (H) cu fixare pe exterior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75)
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC230 BC3020 (25-75) fixare pe exterior / HRCE (Tip H – Fixare pe exterior) / Cod cupla: 045T0003 |
| Cod produs | HRCE230 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe exterior – bucsa se monteaza pe exteriorul flansei, permitand demontarea fara a deplasa utilajele. |
| Componenta cuplaj complet | 2 semicuple HRCE Tip H + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 3020 (25-75) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 26,0 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,12068 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 2000 Nm |
| Cuplu Maxim | 5000 Nm |
| Rigiditate dinamica | 587 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,5 mm / Axial: +1,3 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 230 daca puterea de calcul ≤ 302 kW la 1440 rpm / 335 kW la 1600 rpm / 377 kW la 1800 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 225 mm |
| Lungime semicuple – B | 155 mm |
| Dimensiune (intre flanse) – E | 99 mm |
| Dimensiune (combinatii flanse) – F, F† | 85,5 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. F se refera la combinatiile FF (HRCi/HRCi), FH (HRCi/HRCE), HH (HRCE/HRCE), FB (HRCi/HRCP), HB (HRCE/HRCP), BB (HRCP/HRCP). |
| Dimensiune (spatiu element) – G | 59,5 mm |
| Lungime totala asamblata L | 164,5 mm (FF) / 202 mm (FB/HB) / 239,5 mm (BB) – Pentru varianta HH (HRCE/HRCE) cu 2 bucse 3020 montate pe exterior |
Date alezaj – HRCE (H) fixare pe exterior cu bucsa 3020 |
|
| Tip constructiv | HRCE (H FIXARE PE EXTERIOR) CU BUCSA TAPER LOCK 3020 |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. Varianta pe exterior permite scoaterea bucsei fara a desface cuplajul. |
| Diametru alezaj cu bucsa 3020 | 25 – 75 mm / 3″ – gama de alezaje disponibile cu bucsa 3020 (25-75) |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 100 mm (Max.) – pentru varianta pregaurita HRCP (B) 230, Pilot H9 25 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 75 mm / 3″ cu bucsa marime 3020 |
| Marime Bucsa Taper Lock compatibila | 3020 – varianta BC3020 (25-75) |
| Surub peste pana | M12 |
| Dimensiuni C / D / J† | C: 39,5 mm / D: 52,5 mm / J†: 55 mm (pentru HRCi 230 F si HRCE 230 H) / C: 77 mm / D: 90 mm (pentru HRCP B 230) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 230 | HRCi (Tip F – Fixare pe interior): 045T0002 / HRCE (Tip H – Fixare pe exterior): 045T0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045T0001 / Element Standard Temp. -40°C/+100°C: 045T0009 |
| Compatibil cu | Element elastic HRC 230 Standard 045T0009, Element F.R.A.S. 045T0006, Flanse HRCi 230 Tip F (045T0002) si HRCE 230 Tip H (045T0003). Pentru acest produs HRC230 BC3020 (25-75) fixare pe exterior ai nevoie de 2 bucse Taper Lock 3020 cu alezaj la alegere intre 25-75mm. Compatibil si in combinatii mixte FB (HRCi/HRCP) sau HB (HRCE/HRCP). Material: GG25. Toleranta alezajului este H7. |
| Nota generala | Toate dimensiunile sunt in milimetri, daca nu se specifica altfel. Material: GG25. Toleranta alezajului este H7, daca nu se specifica altfel. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 26,0 kg valabila pentru tip FF (HRCi/HRCi) echipat cu bucse Taper Lock de dimensiuni medii. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului. Turatiile maxime ale cuplajului sunt calculate pe baza vitezei periferice admisibile pentru materialul butucului. |
Ce este un Cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75) si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75) este varianta HRCE 230 Tip H, cu montarea bucsei Taper Lock 3020 pe exteriorul flansei, pentru o lungime totala de 164,5 mm in varianta HH si acces facil la suruburi. Spre deosebire de varianta cu fixare pe interior, aceasta permite demontarea bucsei fara a muta cuplajul.
Modelul de cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75) – cod cupla: 045T0003 – permite alezaje de la 25 la 75 mm cu bucsa 3020 si compenseaza dezalinieri paralel 0,5 mm, axial +1,3 mm si unghiular pana la 1°. Daca puterea de calcul ≤ 302 kW la 1440 rpm, HRC 230 este corect dimensionat.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75)
- Design Ultra-Compact si Fail-Safe 164,5mm – Fixare pe exterior: Diametru exterior 225 mm, lungime totala 164,5 mm in varianta HH cu 2 bucse pe exterior. Acces usor la suruburi – nu trebuie sa desfaci cuplajul pentru a scoate bucsa.
- Montaj rapid cu bucsa 3020 – Demontare fara deplasare: Nu necesita prelucrare – alegi alezajul 25-75mm si montezi direct pe ax. Fixarea pe exterior permite extractia rapida a bucsei cu suruburile de extractie, fara a deplasa motorul sau utilajul.
- Amortizarea Vibratiilor: Elementul elastic din cauciuc -40°C/+100°C absoarbe socurile. Putere nominala 302 kW la 1440 rpm, 461 kW la 2200 rpm, 545 kW la 2600 rpm. Cuplu nominal 2000 Nm, maxim 5000 Nm. Rigiditate 587 Nm/°.
- Flexibilitate la alezaj: Bucsa 3020 acopera de la 25mm la 75mm (3″) cu aceeasi flansa – schimbi doar bucsa daca schimbi motorul, nu tot cuplajul.
- Solutie completa: 2 semicuple HRCE 230 H + 1 element elastic 045T0009 + 2 bucse 3020 (25-75). Masa 26,0 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75)
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75) acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75) este compatibil cu element elastic standard 045T0009 si varianta F.R.A.S. 045T0006. Cod flansa HRCE 230 Tip H este 045T0003, iar pentru fixare pe interior alege HRCi 230 Tip F (045T0002) cu aceeasi bucsa 3020. Greutatea redusa de 26,0 kg si momentul de inertie de 0,12068 kgm² fac din HRC 230 solutia pentru puteri foarte mari.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75) pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15. Se recomanda montarea penelor (cu joc la partea superioara, in cazul utilizarii bucselor Taper Lock) pentru aplicatiile in care se prevad fluctuatii de sarcina.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75)
Modelul de cuplaj elastic cu gheare HRC230 bucsa fixare pe exterior BC3020 (25-75) este proiectat pentru intretinere facila. Pentru detalii privind cuplajele HRC adecvate pentru actionari care utilizeaza volante de motor SAE, consultati aLL industrial. Toate dimensiunile sunt in milimetri, material GG25. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului. Pentru turatiile maxime ale cuplajului sunt calculate pe baza vitezei periferice admisibile pentru materialul butucului.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
