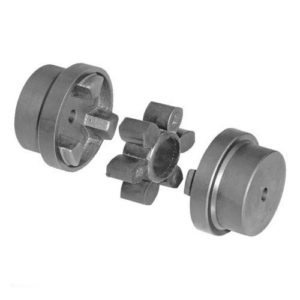

Cuplaj elastic cu gheare HRC 280 pregaurit
Cod: HRCP280Un cuplaj elastic cu gheare HRC 280 pregaurit este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.
Modelul este format din doua semicuple din fonta GG25 cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC 280 pregaurit
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC 280 pregaurit / HRCP (Tip B Neprelucrat) / Cod cupla: 045U0001 |
| Cod produs | HRCP280 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. |
| Componenta cuplaj complet | 2 semicuple + 1 element elastic intermediar (stea) – Tip HRCP (B) pregaurit |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 50,0 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,44653 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 3150 Nm |
| Cuplu Maxim | 7200 Nm |
| Rigiditate dinamica | 1025 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,5 mm / Axial: +1,7 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1° |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 280 daca puterea de calcul ≤ 475 kW la 1440 rpm / 594 kW la 1800 rpm / 660 kW la 2000 rpm. |

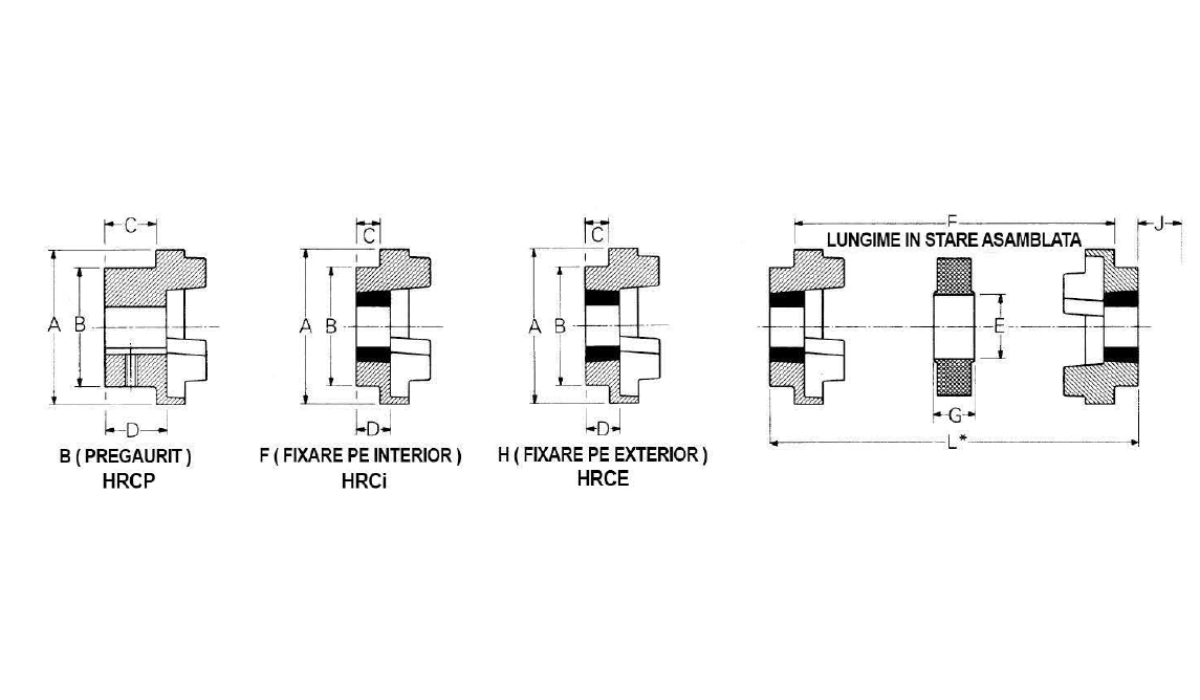

Dimensiuni fizice |
|
| Diametru Exterior – A | 275 mm |
| Lungime semicuple – B | 206 mm |
| Dimensiune (intre flanse) – E | 119 mm |
| Dimensiune (combinatii flanse) – F, F† | 105,5 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. |
| Dimensiune (spatiu element) – G | 74,5 mm |
| Lungime totala asamblata L | 207,5 mm (HRCi/HRCi, HRCi/HRCE, HRCE/HRCE) / 246,5 mm (HRCi/HRCP, HRCE/HRCP) / 285,5 mm (HRCP/HRCP) |
Date alezaj – HRCP (B) pregaurit |
|
| Tip constructiv | HRCP (B PREGAURIT) |
| Stare Interior | Neprelucrat – Pilot H9 – Toleranta alezajului este H7, daca nu se specifica altfel |
| Diametru gaura pilot H9 | 30 mm |
| Alezaj Maxim admis – Tip HRCP (B) | 115 mm (Max.) – Tip HRCP (B) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 280 | HRCi (Tip F – Fixare pe interior): 045U0002 / HRCE (Tip H – Fixare pe exterior): 045U0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045U0001 / Element Standard Temp. -40°C/+100°C: 045U0009 |
| Compatibil cu | Element elastic HRC 280 Standard 045U0009, Element F.R.A.S. 045U0006, Flanse HRCi 280 Tip F si HRCE 280 Tip H |
| Nota generala | Toate dimensiunile sunt in milimetri. Material: GG25. |
Ce este un Cuplaj elastic cu gheare HRC 280 si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC 280 este un cuplaj semi-elastic de tip gheare intrepatrunse, proiectat pentru transmisie de putere sigura in regim continuu. Modelul HRC 280 pregaurit HRCP permite compensarea dezalinierilor de tip paralel pana la 0,5 mm, axial +1,7 mm si unghiular pana la 1°.
Varianta Cuplaj elastic cu gheare HRC 280 pregaurit Tip B – HRCP – cod cupla: 045U0001, cod produs: HRCP280 – este livrata cu alezaj pilot H9 de 30 mm si permite alezarea finala pana la 115 mm.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC 280
- Design Ultra-Compact si Fail-Safe: Diametru exterior 275 mm, lungime totala 207,5 mm (HRCi/HRCi).
- Montaj rapid: Livrat pregaurit HRCP cu gaura pilot 30mm, prelucrabil pana la 115mm. Pentru HRCi/HRCE montare prin bucsa 3525 max 100mm.
- Amortizarea Vibratiilor: Putere nominala 475 kW la 1440 rpm, 594 kW la 1800 rpm, 660 kW la 2000 rpm. Rigiditate 1025 Nm/°.
- Flexibilitate maxima: Toleranta H7, cuplu nominal 3150 Nm, maxim 7200 Nm.
- Solutie completa: 2 semicuple + 1 element elastic. Masa 50,0 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC 280
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC 280 acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor. In acest regim, cuplajul HRC 280 asigura functionare silentioasa.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura. Pentru aceste aplicatii cu fluctuatii mari de cuplu, fisa recomanda analiza de torsiune.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC 280 este compatibil cu element elastic standard 045U0009 (cauciuc -40°C / +100°C). Pentru montaj cu bucsa, alege flansele HRCi 280 Tip F (045U0002) sau HRCE 280 Tip H (045U0003) cu bucsa 3525. Greutatea redusa de 50,0 kg si momentul de inertie de 0,44653 kgm² fac din HRC 280 solutia pentru puteri foarte mari.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC 280 pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15. Pentru aplicatii cu socuri puternice si miscare alternativa contactati departamentul tehnic aLL industriaL pentru analiza de torsiune.
Mentenanta cuplaj elastic cu gheare HRC 280
Modelul de cuplaj elastic cu gheare HRC 280 este proiectat pentru intretinere facila.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
Compatibil cu componentele asociate HRC 280:
