Cuplaj elastic cu gheare HRC 130 pregaurit
Cod: HRCP130Un cuplaj elastic cu gheare HRC 130 pregaurit este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.

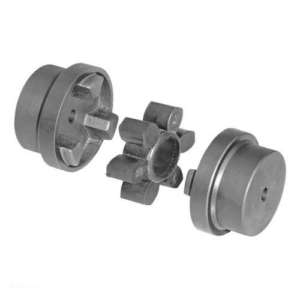

Modelul este format din doua semicuple din fonta GG25 cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC 130 pregaurit
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC 130 pregaurit / HRCP (Tip B Neprelucrat) / Cod cupla: 045P0004 |
| Cod produs | HRCP130 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. |
| Componenta cuplaj complet | 2 semicuple + 1 element elastic intermediar (stea) – Tip HRCP (B) pregaurit |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 5,46 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,00780 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 315 Nm (din tabel puteri nominale 315 Nm) / 315 Nm (din tabel caracteristici fizice) |
| Cuplu Maxim | 720 Nm |
| Rigiditate dinamica | 130 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,4 mm / Axial: +0,8 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1° |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 130 daca puterea de calcul ≤ 47,5 kW la 1440 rpm. |

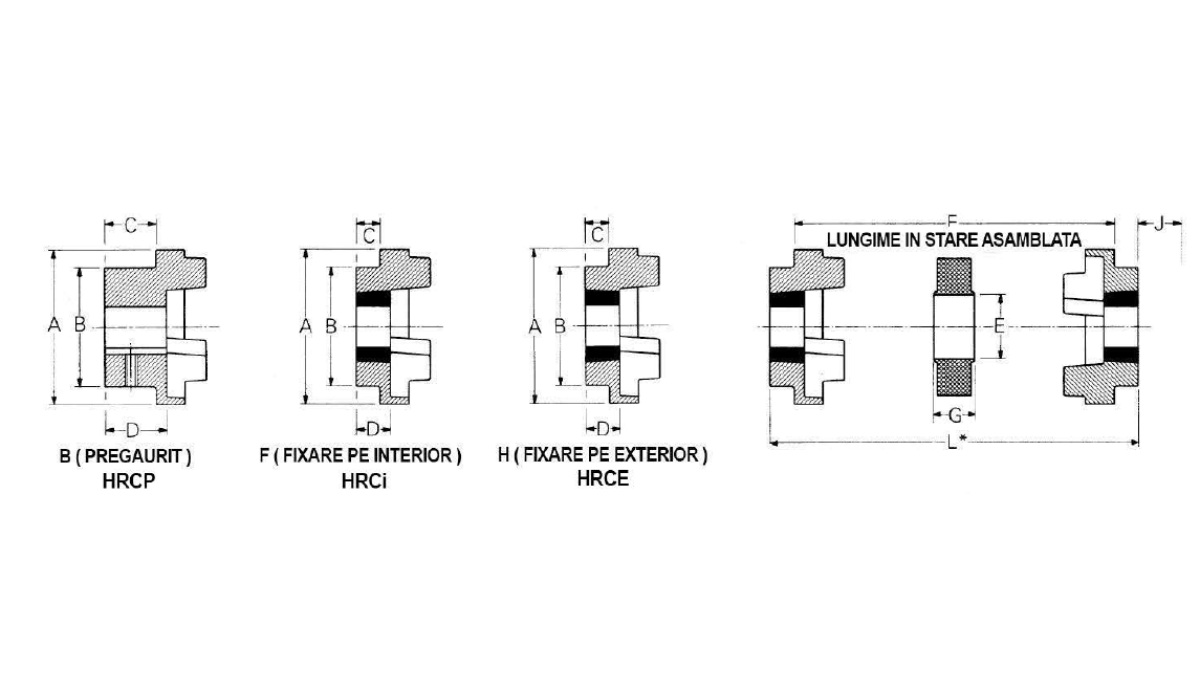

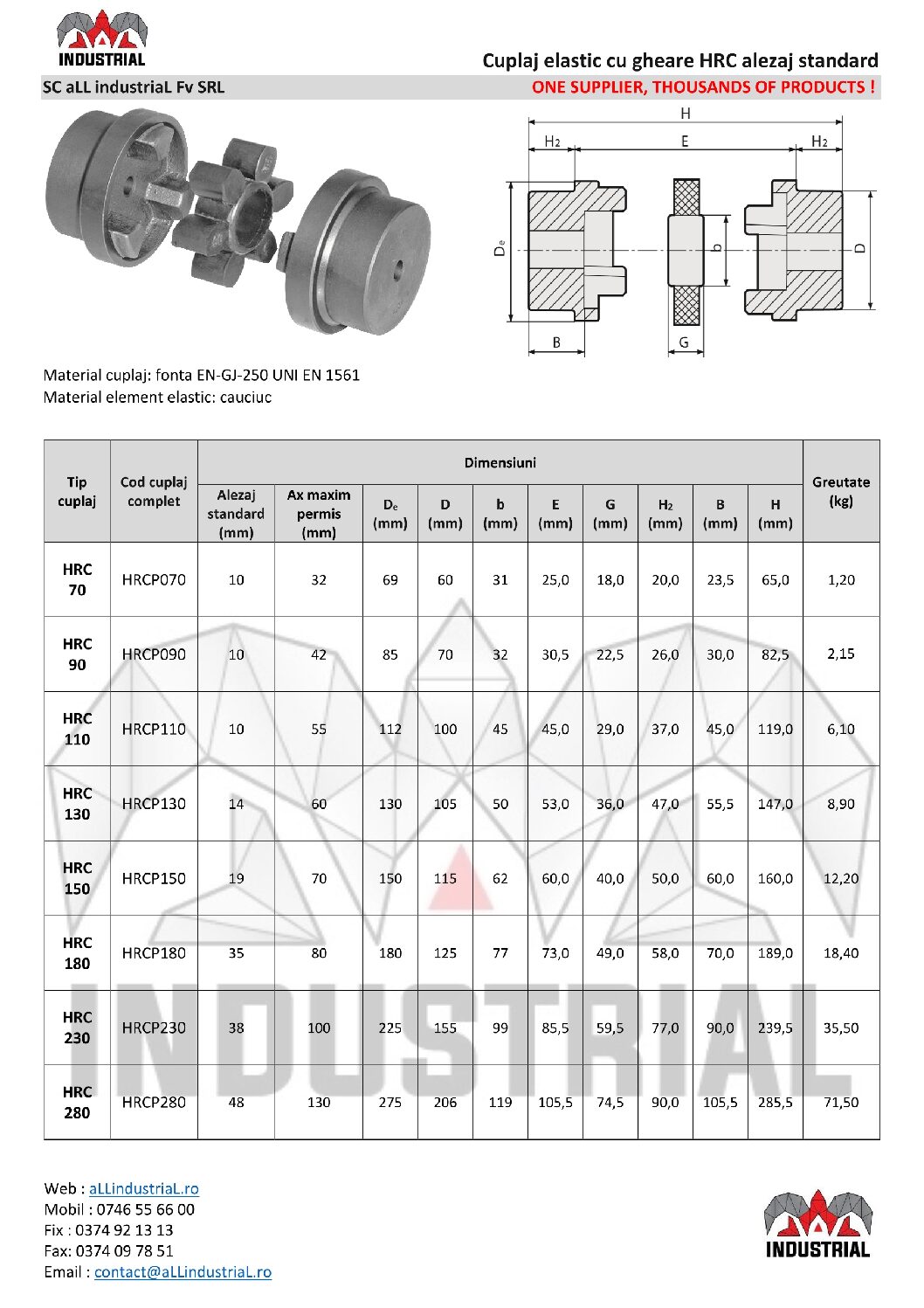

Dimensiuni fizice |
|
| Diametru Exterior – A | 130 mm |
| Lungime semicuple – B | 105 mm |
| Dimensiune (intre flanse) – E | 50 mm |
| Dimensiune (combinatii flanse) – F, F† | 53 mm – †F reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. |
| Dimensiune (spatiu element) – G | 36,5 mm |
| Lungime totala asamblata L | 89,5 mm (HRCi/HRCi, HRCi/HRCE, HRCE/HRCE) / 110,5 mm (HRCi/HRCP, HRCE/HRCP) / 131,5 mm (HRCP/HRCP) |
Date alezaj – HRCP (B) pregaurit |
|
| Tip constructiv | HRCP (B PREGAURIT) |
| Stare Interior | Neprelucrat – Pilot H9 – Toleranta alezajului este H7 |
| Diametru gaura pilot H9 | 15 mm |
| Alezaj Maxim admis – Tip HRCP (B) | 60 mm (Max.) – Tip HRCP (B) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 130 | HRCi (Tip F – Fixare pe interior): 045P0002 / HRCE (Tip H – Fixare pe exterior): 045P0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045P0004 / Element Standard: 045P0009 / Element F.R.A.S.: 045P0006 |
| Compatibil cu | Element elastic HRC 130 Standard 045P0009, Element F.R.A.S. 045P0006, Flanse HRCi 130 Tip F (Fixare pe interior) si HRCE 130 Tip H (Fixare pe exterior) |
| Nota generala | Toate dimensiunile sunt in milimetri. Material: GG25. |
Ce este un Cuplaj elastic cu gheare HRC 130 si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC 130 este un cuplaj semi-elastic de tip gheare intrepatrunse, proiectat pentru transmisie de putere sigura in regim continuu. Modelul HRC 130 pregaurit HRCP permite compensarea dezalinierilor de tip paralel pana la 0,4 mm, axial +0,8 mm si unghiular pana la 1°.
Varianta Cuplaj elastic cu gheare HRC 130 pregaurit Tip B – HRCP – cod cupla: 045P0004, cod produs: HRCP130 – este livrata cu alezaj pilot H9 de 15 mm si permite alezarea finala pana la 60 mm.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC 130
- Design Ultra-Compact si Fail-Safe: Diametru exterior 130 mm, lungime totala 89,5 mm (HRCi/HRCi).
- Montaj rapid: Livrat pregaurit HRCP cu gaura pilot 15mm, prelucrabil pana la 60mm. Pentru HRCi/HRCE montare prin bucsa 1610 max 42mm.
- Amortizarea Vibratiilor: Putere nominala 47,5 kW la 1440 rpm, 95 kW la 2880 rpm. Rigiditate 130 Nm/°.
- Flexibilitate maxima: Toleranta H7, cuplu nominal 315 Nm, maxim 720 Nm.
- Solutie completa: 2 semicuple + 1 element elastic. Masa 5,46 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC 130
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC 130 acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor. In acest regim, cuplajul HRC 130 asigura functionare silentioasa la turatii de pana la 3600 rpm, cu putere nominala 47,5 kW la 1440 rpm.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate. Este cel mai des intalnit scenariu unde se alege modelul cuplaj elastic cu gheare HRC 130 pregaurit HRCP.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura. Pentru aceste aplicatii cu fluctuatii mari de cuplu, fisa recomanda analiza de torsiune si contactarea departamentului tehnic aLL industriaL.
Indiferent de aplicatie, cuplajul elastic cu gheare HRC 130 este compatibil cu element elastic standard 045P0009 (cauciuc -40°C / +100°C), precum si cu bucsa Taper Lock 1610. Pentru montaj cu bucsa, alege flansele HRCi 130 Tip F – fixare pe interior (045P0002) sau HRCE 130 Tip H – fixare pe exterior (045P0003). Greutatea redusa de 5,46 kg si momentul de inertie de 0,00780 kgm² fac din HRC 130 solutia compacta pentru spatii restranse unde cuplajele mai mari nu incap.
Regula critica pentru compresoare centrifuge
Atentie: pentru compresor centrifug majorati Fs cu 1,15. Pentru socuri puternice si miscare alternativa contactati departamentul tehnic aLL industriaL pentru analiza de torsiune.
Mentenanta cuplaj elastic cu gheare HRC 130
Modelul de cuplaj elastic cu gheare HRC 130 este proiectat pentru intretinere facila.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
Compatibil cu componentele asociate HRC 130:
- Element elastic pentru cuplaj HRC 130
- Cuplaj elastic HRC 130 cu fixare pe bucsa pe interior
- Cuplaj elastic HRC 130 cu fixare pe bucsa pe exterior
