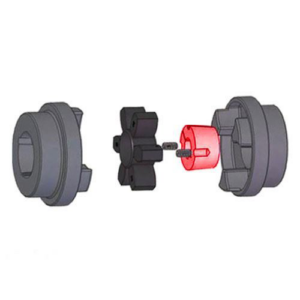

Cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior
Cod: HRCi280Un cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 3525. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.
Modelul este format din doua semicuple din fonta GG25 tip HRCi (F) cu fixare pe interior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC280 BC3525 (35|90) fixare pe interior / HRCi (Tip F – Fixare pe interior) / Cod cupla: 045U0002 |
| Cod produs | HRCi280 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe interior – bucsa se monteaza din interiorul flansei, pentru lungime totala compacta. |
| Componenta cuplaj complet | 2 semicuple HRCi Tip F + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 3525 (35|90) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 50,0 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,44653 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 3150 Nm |
| Cuplu Maxim | 7200 Nm |
| Rigiditate dinamica | 1025 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,5 mm / Axial: +1,7 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 280 daca puterea de calcul ≤ 475 kW la 1440 rpm / 528 kW la 1600 rpm / 594 kW la 1800 rpm / 660 kW la 2000 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 275 mm |
| Lungime semicuple – B | 206 mm |
| Dimensiune (intre flanse) – E | 119 mm |
| Dimensiune (combinatii flanse) – F, F† | 105,5 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. †F se refera la combinatiile de flanse: FF (HRCi/HRCi), FH (HRCi/HRCE), HH (HRCE/HRCE), FB (HRCi/HRCP), HB (HRCE/HRCP), BB (HRCP/HRCP). |
| Dimensiune (spatiu element) – G | 74,5 mm |
| Lungime totala asamblata L | 207,5 mm (FF) / 246,5 mm (FB/HB) / 285,5 mm (BB) |
Date alezaj – HRCi (F) fixare pe interior cu bucsa 3525 |
|
| Tip constructiv | HRCi (F FIXARE PE INTERIOR) CU BUCSA TAPER LOCK 3525 |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. |
| Diametru alezaj cu bucsa 3525 | 35 – 90 mm (35|90) / 100 mm max / 4″ – gama de alezaje disponibile cu bucsa 3525. Conform tabelului din fisa: 100 mm / 4″ maxim. |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 115 mm (Max.) – pentru varianta pregaurita HRCP (B) 280, Pilot H9 30 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 100 mm / 4″ cu bucsa marime 3525 – limita maxima din fisa tehnica (varianta comerciala 35|90 acopera intervalul 35-90mm cel mai uzual) |
| Marime Bucsa Taper Lock compatibila | 3525 – varianta BC3525 (35|90) |
| Surub peste pana | M16 |
| Dimensiuni C / D / J† | C: 51,0 mm / D: 66,5 mm / J†: 67 mm (pentru HRCi 280 F si HRCE 280 H) / C: 90 mm / D: 105,5 mm (pentru HRCP B 280) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 280 | HRCi (Tip F – Fixare pe interior): 045U0002 / HRCE (Tip H – Fixare pe exterior): 045U0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045U0001 / Element Standard Temp. -40°C/+100°C: 045U0009 |
| Compatibil cu | Element elastic HRC 280 Standard 045U0009, Element F.R.A.S. 045U0006, Flanse HRCi 280 Tip F (045U0002) si HRCE 280 Tip H (045U0003). Pentru acest produs HRC280 BC3525 (35|90) fixare pe interior ai nevoie de 2 bucse Taper Lock 3525 cu alezaj la alegere intre 35-90mm (max 100mm conform fisei). Compatibil si in combinatii mixte FB (HRCi/HRCP) sau HB (HRCE/HRCP). Material: GG25. Toleranta alezajului este H7. |
| Nota generala | Toate dimensiunile sunt in milimetri, daca nu se specifica altfel. Material: GG25. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 50,0 kg valabila pentru tip FF (HRCi/HRCi) echipat cu bucse Taper Lock de dimensiuni medii. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului. Pentru turatiile maxime ale cuplajului sunt calculate pe baza vitezei periferice admisibile pentru materialul butucului. Pentru alegerea unor dimensiuni mai mici la turatii ce depasesc 3600 rot/min, consultati aLL industriaL. |
Ce este un Cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior este varianta HRCi 280 Tip F, cu montarea bucsei Taper Lock 3525 pe interiorul flansei, pentru o lungime totala minima de 207,5 mm. Spre deosebire de varianta HRCP pregaurita, acesta permite montarea si demontarea rapida fara a deplasa utilajele.
Modelul de cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior – cod cupla: 045U0002 – permite alezaje de la 35 la 90 mm cu bucsa 3525 (max 100mm / 4″ conform fisei) si compenseaza dezalinieri paralel 0,5 mm, axial +1,7 mm si unghiular pana la 1°. Daca puterea de calcul ≤ 475 kW la 1440 rpm, HRC 280 este corect dimensionat.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior
- Design Ultra-Compact si Fail-Safe 207,5mm: Diametru exterior 275 mm, lungime totala 207,5 mm in varianta FF (HRCi/HRCi) cu 2 bucse pe interior – cea mai mare putere din gama HRC.
- Montaj rapid cu bucsa 3525: Alegi alezajul 35-90mm si montezi direct pe ax. Fixarea pe interior reduce lungimea totala.
- Amortizarea Vibratiilor: Putere nominala 475 kW la 1440 rpm, 594 kW la 1800 rpm, 660 kW la 2000 rpm, 726 kW la 2200 rpm. Cuplu nominal 3150 Nm, maxim 7200 Nm. Rigiditate 1025 Nm/°.
- Flexibilitate la alezaj: Bucsa 3525 acopera pana la 100mm / 4″ (interval comercial 35|90 cel mai cerut) cu aceeasi flansa.
- Solutie completa: 2 semicuple HRCi 280 F + 1 element elastic 045U0009 + 2 bucse 3525 (35|90). Masa 50,0 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor. In acest regim, cuplajul HRC280 BC3525 asigura functionare silentioasa.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura. Pentru aceste aplicatii cu fluctuatii mari de cuplu, fisa recomanda analiza de torsiune.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior este compatibil cu element elastic standard 045U0009 si varianta F.R.A.S. 045U0006. Pentru montaj cu bucsa, cod flansa HRCi 280 Tip F este 045U0002, iar pentru fixare pe exterior alege HRCE 280 Tip H (045U0003) cu aceeasi bucsa 3525. Greutatea redusa de 50,0 kg si momentul de inertie de 0,44653 kgm² fac din HRC 280 solutia pentru puteri foarte mari.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15. Se recomanda montarea penelor (cu joc la partea superioara, in cazul utilizarii bucselor Taper Lock) pentru aplicatiile in care se prevad fluctuatii de sarcina.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC280 BC3525 (35|90) fixare pe interior
Modelul de cuplaj elastic cu gheare HRC280 BC3525 fixare pe interior este proiectat pentru intretinere facila. Pentru detalii privind cuplajele HRC adecvate pentru actionari care utilizeaza volante de motor SAE, consultati aLL industrial. Toate dimensiunile sunt in milimetri, material GG25. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
