Element intermediar pentru cuplaj elastic cu gheare HRC280
Cod: HRCN280Un element intermediar pentru cuplaj elastic cu gheare HRC280 este un element semi-elastic destinat utilizatorilor generali, care permite o transmisie elastica rapida si usoara intre semicuplele cuplajului HRC280. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura amortizarea socurilor si vibratiilor, datorita materialului elastic din cauciuc.
Modelul este format dintr-o stea elastica din cauciuc tip HRCN280, cu diametrele exterioare complet prelucrate, ceea ce permite montarea prin metode simple, intre ghearele semicuplelor din fonta GG25, si permite compensarea dezalinierilor si amortizarea socurilor si vibratiilor.

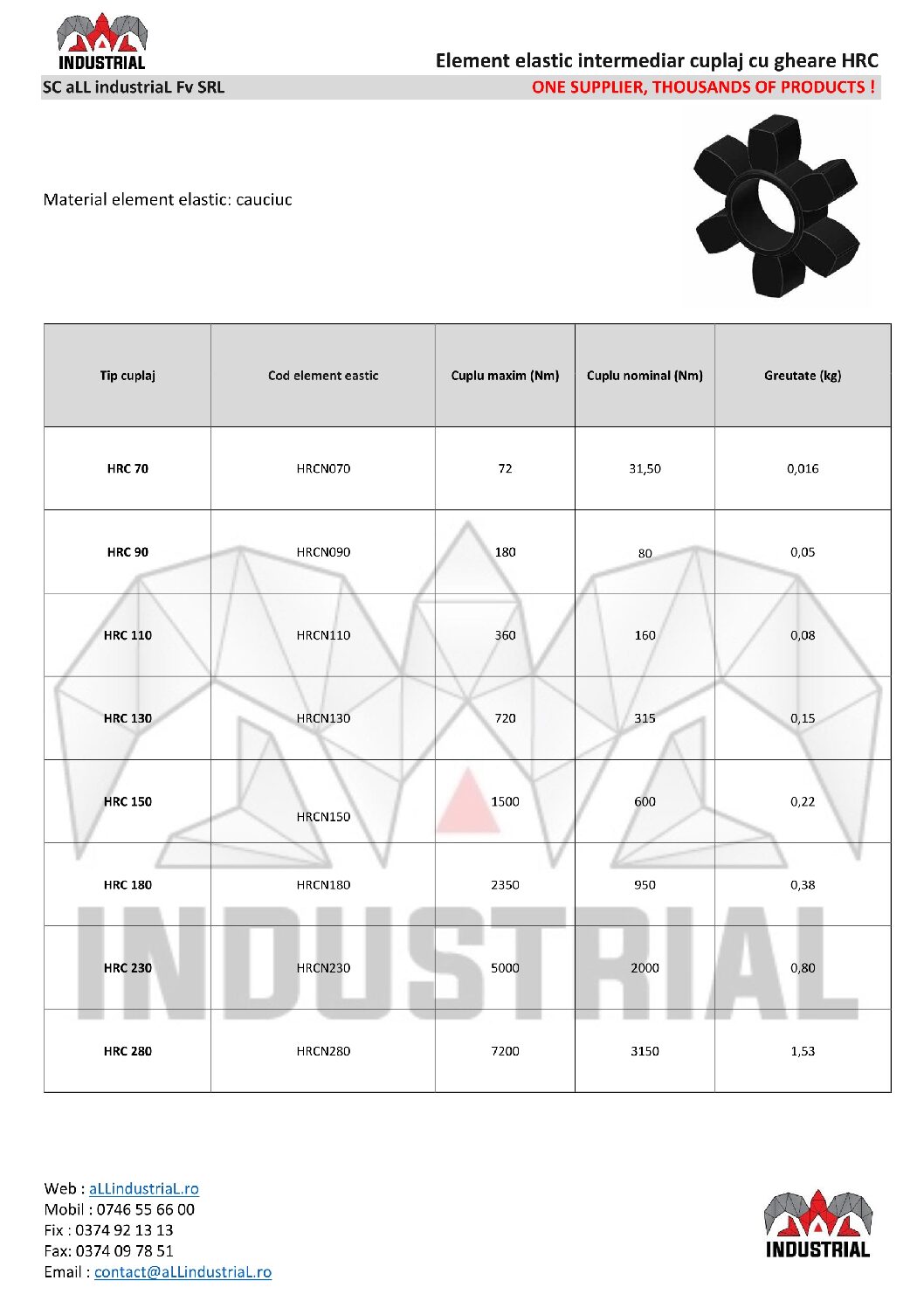

Specificatii Element intermediar pentru cuplaj elastic cu gheare HRC280
Date generale element elastic |
|
|---|---|
| Tip Element / Cod element | Element intermediar HRC280 / HRCN280 / Cod element: 045U0009 |
| Cod produs | HRCN280 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Stea elastica cu 6 brate – se monteaza intre ghearele semicuplelor HRC280. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. |
| Componenta cuplaj complet unde se foloseste | 1 element intermediar HRC280 + 2 semicuple HRC280 (HRCi Tip F 045U0012 sau HRCE Tip H 045U0013 sau HRCP Tip B 045U0004) + 2 bucse Taper Lock 3525 (35-100) sau alezaj pregaurit |
| Material semicuple compatibile | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate element elastic | 1,53 kg |
| Moment de inertie Mr² (cuplaj complet cu element) | 0,31210 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 3150 Nm |
| Cuplu Maxim | 7200 Nm |
| Rigiditate dinamica (cuplaj complet) | 1279 Nm/° |
| Dezaliniere maxima admisa (cu acest element montat) | Paralel: 0,5 mm / Axial: +1,7 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Toleranta alezajului cu bucsa conform Taper Lock H7. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege elementul HRC280 daca puterea de calcul ≤ 475 kW la 1440 rpm / 528 kW la 1600 rpm / 594 kW la 1800 rpm. |
Date alezaj – Compatibilitate cuplaje HRC280 unde se monteaza elementul |
|
| Tip constructiv compatibil | HRCi (F FIXARE PE INTERIOR) 3525, HRCE (H FIXARE PE EXTERIOR) 3525, HRCP (B PREGAURIT) 280 |
| Stare Interior semicuple | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. |
| Diametru alezaj cu bucsa 3525 (pentru cuplajul unde se monteaza) | 35 – 100 mm / 4″ – gama de alezaje disponibile cu bucsa 3525 (35|100) |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 128 mm (Max.) – pentru varianta pregaurita HRCP (B) 280, Pilot H9 40 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 100 mm / 4″ cu bucsa marime 3525 |
| Marime Bucsa Taper Lock compatibila | 3525 – varianta BC3525 (35|100) pentru cuplajul HRC280 |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 280 | HRCi (Tip F – Fixare pe interior): 045U0012 / HRCE (Tip H – Fixare pe exterior): 045U0013 / HRCP (Tip B Neprelucrat – Pregaurit): 045U0004 / Element Standard Temp. -40°C/+100°C: 045U0009 |
| Compatibil cu | Flanse HRCi 280 Tip F (045U0012) si HRCE 280 Tip H (045U0013) si HRCP 280 Tip B (045U0004). Pentru un cuplaj complet HRC280 ai nevoie de 1 element intermediar HRCN280 045U0009 + 2 semicuple HRC280 + 2 bucse Taper Lock 3525 (35|100) sau 2 semicuple pregaurite. Material semicuple: GG25. |
| Nota generala | Toate dimensiunile sunt in milimetri. Material element: cauciuc. Material semicuple: GG25. Toleranta alezajului este H7, daca nu se specifica altfel. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 1,53 kg valabila pentru un singur element elastic HRC280. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului. |
Ce este un Element intermediar pentru cuplaj elastic cu gheare HRC280 si cum se selecteaza corect
Un element intermediar pentru cuplaj elastic cu gheare HRC280 este varianta HRCN280, cod 045U0009, cu diametru exterior 190mm si latime 56mm, care se monteaza intre semicuplele cuplajului HRC280. Este component important in asamblarea acestei piese de transmisie a puterii. Acesta este utilizat intre cuplajul propriu-zis si arborele transmisiei, pentru a le conecta si a permite transmiterea de forte si momente la nivelul sistemului.
Modelul de element intermediar pentru cuplaj elastic cu gheare HRC280 – cod element: 045U0009 – permite un cuplu nominal de 3150 Nm si maxim 7200 Nm si compenseaza dezalinieri paralel 0,5 mm, axial +1,7 mm si unghiular pana la 1°. Aceasta piesa este fabricata din material de inalta calitate, ceea ce ii ofera rezistenta si durabilitate in timp. Marimea fiind selectata pentru a se potrivi perfect cu dimensiunea cuplajului elastic cu gheare HRC280.
Avantajele Cheie ale unui element intermediar pentru cuplaj elastic cu gheare HRC280
- Design Ultra-Compact si Fail-Safe 190x56mm: Diametru exterior 190 mm, latime 56 mm – element compact pentru cuplaje HRC280 cu diametru exterior 275mm. Conexiune fail-safe cu gheare interconectate.
- Montaj rapid fara scule speciale: Cuplajul HRC280 este un tip de cuplaj elastic care are capacitatea de a absorbi socurile si vibratiile, reducand astfel uzura si zgomotul din sistem si prevenind deteriorarea echipamentelor folosite in industrie. Inlocuire usoara fara a deplasa motorul.
- Amortizarea Vibratiilor: Elementul elastic din cauciuc -40°C/+100°C absoarbe socurile. Cuplu nominal 3150 Nm, maxim 7200 Nm. Rigiditate cuplaj 1279 Nm/°. Cu un cuplu maxim de 7200 Nm si o greutate de doar 1,53 kg, acest element intermediar joaca un rol important in functionarea perfecta a intregului sistem.
- Flexibilitate si durabilitate: Material cauciuc de inalta calitate – rezistent la uleiuri, ozon si imbatranire. Greutate doar 1,53kg.
- Solutie completa: 1 element HRCN280 045U0009 + 2 semicuple HRC280 (F sau H sau B) + 2 bucse 3525 (35|100). Masa element 1,53 kg, masa cuplaj complet 93,30 kg.
Aplicatii recomandate pentru Element intermediar pentru cuplaj elastic cu gheare HRC280
Conform tabelului cu factori de serviciu din fisa tehnica, un element intermediar pentru cuplaj elastic cu gheare HRC280 acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului, compresoare cu piston, echipamente de sudura.
Indiferent de aplicatie, acest element intermediar pentru cuplaj elastic cu gheare HRC280 este compatibil cu element elastic standard 045U0009 (cauciuc -40°C / +100°C). Pentru montaj cu bucsa, cod flansa HRCi 280 Tip F este 045U0012, iar pentru fixare pe exterior HRCE 280 Tip H este 045U0013. In ceea ce priveste montarea, acest element trebuie montat cu precizie pentru a se potrivi cu cuplajul si arborele transmisiei.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un element intermediar pentru cuplaj elastic cu gheare HRC280 pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15. Se recomanda montarea penelor (cu joc la partea superioara, in cazul utilizarii bucselor Taper Lock) pentru aplicatiile in care se prevad fluctuatii de sarcina.
Mentenanta si Compatibilitate Element intermediar pentru cuplaj elastic cu gheare HRC280
Modelul de element intermediar pentru cuplaj elastic cu gheare HRC280 este proiectat pentru intretinere facila. Este piesa de uzura – se verifica vizual la 12 luni si se inlocuieste la aparitia fisurilor. In concluzie, elementul intermediar pentru cuplajul elastic cu gheare HRC280 este un component important in asamblarea acestei piese de transmisie a puterii, furnizand rezistenta, durabilitate si stabilitate in timpul utilizarii. Toate dimensiunile sunt in milimetri, material cauciuc.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
Compatibil cu componentele asociate:
- Cuplaj elastic HRC 280 pregaurit
- Cuplaj elastic HRC 280 cu fixare pe bucsa pe interior
- Cuplaj elastic HRC 280 cu fixare pe bucsa pe exterior
