Cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior
Cod: HRCi150Un cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 2012. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.

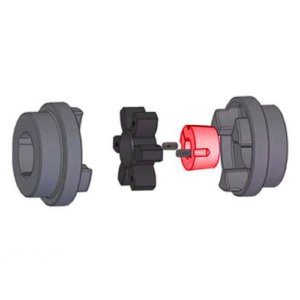

Modelul este format din doua semicuple din fonta GG25 tip HRCi (F) cu fixare pe interior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC150 BC2012 (15|50) fixare pe interior / HRCi (Tip F – Fixare pe interior) / Cod cupla: 045R0002 |
| Cod produs | HRCi150 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe interior – bucsa se monteaza din interiorul flansei, pentru lungime totala compacta. |
| Componenta cuplaj complet | 2 semicuple HRCi Tip F + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 2012 (15|50) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 7,11 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,01810 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 600 Nm |
| Cuplu Maxim | 1500 Nm |
| Rigiditate dinamica | 175 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,4 mm / Axial: +0,9 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 150 daca puterea de calcul ≤ 90,5 kW la 1440 rpm / 100,5 kW la 1600 rpm. |
Dimensiuni fizice |
|

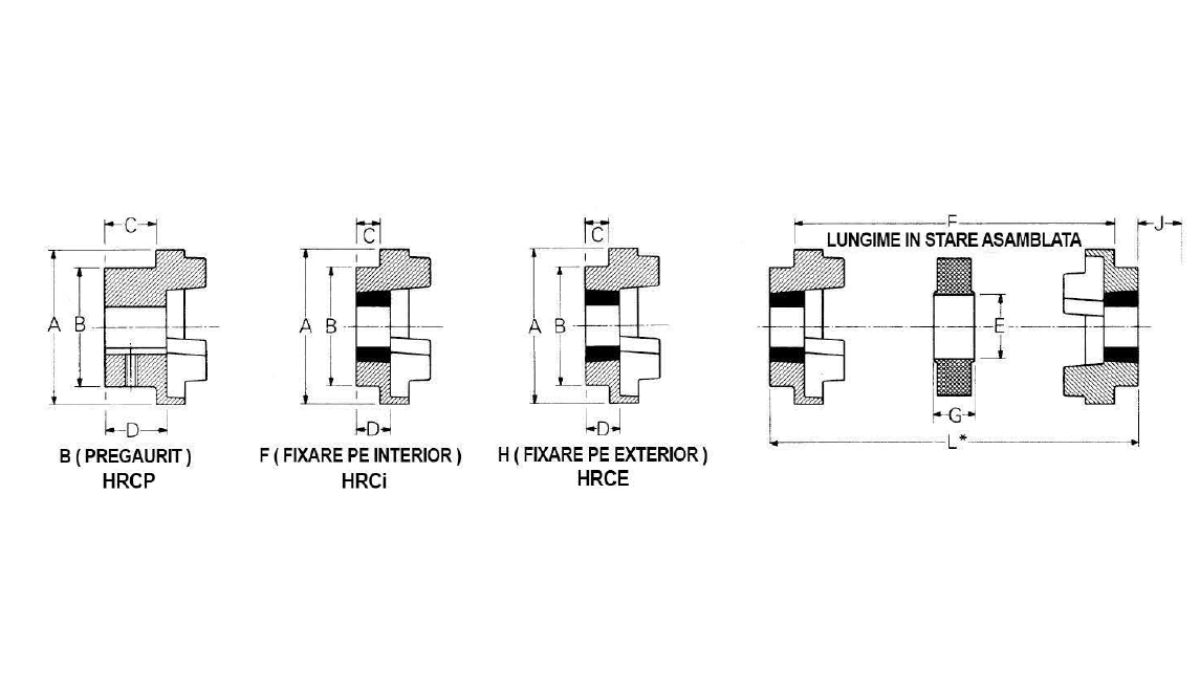

| Diametru Exterior – A | 150 mm |
| Lungime semicuple – B | 115 mm |
| Dimensiune (intre flanse) – E | 62 mm |
| Dimensiune (combinatii flanse) – F, F† | 60,5 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. |
| Dimensiune (spatiu element) – G | 40,5 mm |
| Lungime totala asamblata L | 107 mm (FF) / 129,5 mm (FB/HB) / 152 mm (BB) |
Date alezaj – HRCi (F) fixare pe interior cu bucsa 2012 |
|
| Tip constructiv | HRCi (F FIXARE PE INTERIOR) CU BUCSA TAPER LOCK |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. |
| Diametru alezaj cu bucsa 2012 | 15 – 50 mm / 2″ – gama de alezaje disponibile cu bucsa 2012 (15|50) |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 70 mm (Max.) – pentru varianta pregaurita HRCP (B) 150, Pilot H9 20 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 50 mm / 2″ cu bucsa marime 2012 |
| Marime Bucsa Taper Lock compatibila | 2012 – varianta BC2012 (15|50) |
| Surub peste pana | M10 |
| Dimensiuni C / D / J† | C: 23,5 mm / D: 33,5 mm / J†: 42 mm (pentru HRCi 150 F si HRCE 150 H) / C: 46 mm / D: 56,5 mm (pentru HRCP B) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 150 | HRCi (Tip F – Fixare pe interior): 045R0002 / HRCE (Tip H – Fixare pe exterior): 045R0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045R0004 / Element Standard Temp. -40°C/+100°C: 045R0009 |
| Compatibil cu | Element elastic HRC 150 Standard 045R0009, Element F.R.A.S. 045R0006, Flanse HRCi 150 Tip F (045R0002) si HRCE 150 Tip H (045R0003). Pentru acest produs ai nevoie de 2 bucse Taper Lock 2012 cu alezaj 15-50mm. Material: GG25. |
| Nota generala | Toate dimensiunile sunt in milimetri. Material: GG25. Toleranta alezajului este H7. Masa 7,11 kg valabila pentru tip FF echipat cu bucse Taper Lock medii. |
Ce este un Cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior este varianta HRCi 150 Tip F, cu montarea bucsei Taper Lock 2012 pe interiorul flansei, pentru o lungime totala minima de 107 mm.
Modelul de cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior – cod cupla: 045R0002 – permite alezaje de la 15 la 50 mm cu bucsa 2012 si compenseaza dezalinieri paralel 0,4 mm, axial +0,9 mm si unghiular pana la 1°.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior
- Design Ultra-Compact si Fail-Safe 107mm: Diametru exterior 150 mm, lungime totala 107 mm in varianta FF.
- Montaj rapid cu bucsa 2012: Alegi alezajul 15-50mm si montezi direct pe ax.
- Amortizarea Vibratiilor: Putere nominala 90,5 kW la 1440 rpm, 181 kW la 2880 rpm. Cuplu nominal 600 Nm, maxim 1500 Nm. Rigiditate 175 Nm/°.
- Flexibilitate la alezaj: Bucsa 2012 acopera de la 15mm la 50mm (2″) cu aceeasi flansa.
- Solutie completa: 2 semicuple HRCi 150 F + 1 element elastic 045R0009 + 2 bucse 2012 (15|50). Masa 7,11 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior este compatibil cu element elastic standard 045R0009 si varianta F.R.A.S. 045R0006. Cod flansa HRCi 150 Tip F este 045R0002, iar pentru fixare pe exterior alege HRCE 150 Tip H (045R0003) cu aceeasi bucsa 2012. Greutatea redusa de 7,11 kg si momentul de inertie de 0,01810 kgm² fac din HRC 150 solutia compacta pentru puteri medii spre mari.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC150 BC2012 (15|50) fixare pe interior
Modelul de cuplaj elastic cu gheare HRC150 BC2012 fixare pe interior este proiectat pentru intretinere facila. F.R.A.S. disponibil la comanda. Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
