Cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50)
Cod: HRCE150Un cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50) este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 2012 cu fixare pe exterior. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.

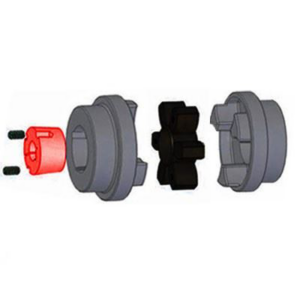

Modelul este format din doua semicuple din fonta GG25 tip HRCE (H) cu fixare pe exterior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50)
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC150 BC2012 (15-50) fixare pe exterior / HRCE (Tip H – Fixare pe exterior) / Cod cupla: 045R0003 |
| Cod produs | HRCE150 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe exterior – bucsa se monteaza pe exteriorul flansei, permitand demontarea fara a deplasa utilajele si fara a demonta cuplajul. |
| Componenta cuplaj complet | 2 semicuple HRCE Tip H + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 2012 (15-50) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 7,11 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,01810 kgm² |
Caracteristici tehnice – Putere – conform tabel PUTERI NOMINALE (kW) |
|
| Cuplu Nominal | 600 Nm |
| Cuplu Maxim | 1500 Nm |
| Rigiditate dinamica | 175 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,4 mm / Axial: +0,9 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 150 daca puterea de calcul ≤ 90,5 kW la 1440 rpm / 100,5 kW la 1600 rpm / 113 kW la 1800 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 150 mm |
| Lungime semicuple – B | 115 mm |
| Dimensiune (intre flanse) – E | 62 mm |
| Dimensiune (combinatii flanse) – F, F† | 60,5 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. F se refera la combinatiile FF (HRCi/HRCi), FH (HRCi/HRCE), HH (HRCE/HRCE). |
| Dimensiune (spatiu element) – G | 40,5 mm |
| Lungime totala asamblata L | 107 mm (FF) / 129,5 mm (FB/HB) / 152 mm (BB) – Pentru varianta HH (HRCE/HRCE) cu 2 bucse 2012 montate pe exterior |
Date alezaj – HRCE (H) fixare pe exterior cu bucsa 2012 |
|
| Tip constructiv | HRCE (H FIXARE PE EXTERIOR) CU BUCSA TAPER LOCK 2012 |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. Varianta pe exterior permite scoaterea bucsei fara a desface cuplajul. |
| Diametru alezaj cu bucsa 2012 | 15 – 50 mm / 2″ – gama de alezaje disponibile cu bucsa 2012 (15-50) |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 70 mm (Max.) – pentru varianta pregaurita HRCP (B) 150, Pilot H9 20 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 50 mm / 2″ cu bucsa marime 2012 – limita maxima pentru aceasta marime |
| Marime Bucsa Taper Lock compatibila | 2012 – varianta BC2012 (15-50) |
| Surub peste pana | M10 – surubul de strangere al bucsei Taper Lock |
| Dimensiuni C / D / J† | C: 23,5 mm / D: 33,5 mm / J†: 42 mm (pentru HRCi 150 F si HRCE 150 H) – J reprezinta spatiul necesar pentru manevrarea cheii. C: 46 mm / D: 56,5 mm (pentru HRCP B 150) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 150 | HRCi (Tip F – Fixare pe interior): 045R0002 / HRCE (Tip H – Fixare pe exterior): 045R0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045R0004 / Element Standard Temp. -40°C/+100°C: 045R0009 |
| Compatibil cu | Element elastic HRC 150 Standard 045R0009, Element F.R.A.S. 045R0006, Flanse HRCi 150 Tip F (045R0002) si HRCE 150 Tip H (045R0003). Pentru acest produs HRC150 BC2012 (15-50) fixare pe exterior ai nevoie de 2 bucse Taper Lock 2012 cu alezaj la alegere intre 15-50mm. Compatibil si in combinatii mixte FB (HRCi/HRCP) sau HB (HRCE/HRCP). Material: GG25. Toleranta alezajului este H7. |
| Nota generala | Toate dimensiunile sunt in milimetri, daca nu se specifica altfel. Material: GG25. Toleranta alezajului este H7, daca nu se specifica altfel. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 7,11 kg valabila pentru tip FF echipat cu bucse Taper Lock de dimensiuni medii. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului. |
Ce este un Cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50) si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50) este varianta HRCE 150 Tip H, cu montarea bucsei Taper Lock 2012 pe exteriorul flansei, pentru o lungime totala de 107 mm si acces facil la suruburi.
Modelul de cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50) – cod cupla: 045R0003 – permite alezaje de la 15 la 50 mm cu bucsa 2012 si compenseaza dezalinieri paralel 0,4 mm, axial +0,9 mm si unghiular pana la 1°. Daca puterea de calcul ≤ 90,5 kW la 1440 rpm, HRC 150 este corect dimensionat.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50)
- Design Ultra-Compact si Fail-Safe 107mm – Fixare pe exterior: Diametru exterior 150 mm, lungime totala 107 mm in varianta HH cu 2 bucse pe exterior. Acces usor la suruburi – nu trebuie sa desfaci cuplajul pentru a scoate bucsa.
- Montaj rapid cu bucsa 2012 – Demontare fara deplasare: Nu necesita prelucrare – alegi alezajul 15-50mm si montezi direct pe ax. Fixarea pe exterior permite extractia rapida a bucsei cu suruburile de extractie, fara a deplasa motorul.
- Amortizarea Vibratiilor: Elementul elastic din cauciuc -40°C/+100°C absoarbe socurile. Putere nominala 90,5 kW la 1440 rpm, 181 kW la 2880 rpm. Cuplu nominal 600 Nm, maxim 1500 Nm. Rigiditate 175 Nm/°.
- Flexibilitate la alezaj: Bucsa 2012 acopera de la 15mm la 50mm (2″) cu aceeasi flansa.
- Solutie completa: 2 semicuple HRCE 150 H + 1 element elastic 045R0009 + 2 bucse 2012 (15-50). Masa 7,11 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50)
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50) acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50) este compatibil cu element elastic standard 045R0009 si varianta F.R.A.S. 045R0006. Cod flansa HRCE 150 Tip H este 045R0003, iar pentru fixare pe interior alege HRCi 150 Tip F (045R0002) cu aceeasi bucsa 2012. Greutatea redusa de 7,11 kg si momentul de inertie de 0,01810 kgm² fac din HRC 150 solutia compacta pentru puteri medii spre mari.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50) pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50)
Modelul de cuplaj elastic cu gheare HRC150 bucsa fixare pe exterior BC2012 (15-50) este proiectat pentru intretinere facila. Pentru detalii privind cuplajele HRC adecvate pentru actionari care utilizeaza volante de motor SAE, consultati aLL industrial. Toate dimensiunile sunt in milimetri, material GG25. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
