Specificatii motor trifazat 0.09kW 3000 rpm ax 9mm IEC56
Date electrice |
|
|---|---|
| Putere nominală motor | 0,09 kW |
| Turație nominală motor | 2800 rpm 50Hz 3360 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 0,31 Nm (Mn) |
| Curent nominal motor | 0,61 A (VΔ/50Hz) 0,35 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 0,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1-IE4+ in functie de producator |
| Randament | 55,6% – 100% sarcină (50Hz) 49,6% – 75% sarcină (50Hz) 39,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,67 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 56 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 2,8 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP 55 / IC 411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 69 dB(A) LwA 78 dB(A) |
| Moment de inerție | 0,0001 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6201-2RS-C3 |
| Rulment parte neantrenare NDE | 6201-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

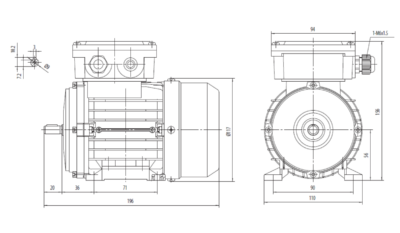

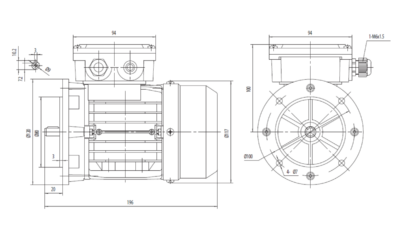

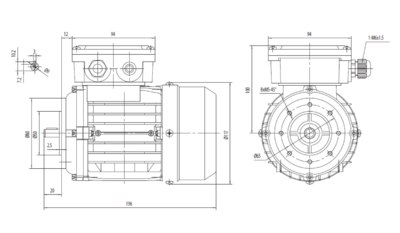

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø9 x 20 mm (pană 3) |
| Lungime totală (L) | 196 mm |
| Distanță găuri talpă | A 71 mm / B 90 mm, 36 mm umăr ax – gaură |
| Înălțime ax (H) | 56 mm |
| Înălțime totală cu cutie borne | Ø117 corp / 156 mm cu borne / lățime talpă 110 mm |
| Intrare cablu cutie borne | 1-M16x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Ventilatoare pentru tablouri electrice | Asigurarea circulației aerului și răcirea componentelor electrice din dulapuri de comandă, panouri de automatizare și echipamente electronice. |
| Pompe de dozare și recirculare | Acționarea pompelor de capacitate redusă utilizate în instalații de laborator, sisteme de tratare a apei și procese tehnice auxiliare. |
| Echipamente de laborator | Mecanisme rotative și dispozitive experimentale care necesită o sursă compactă de antrenare cu turație ridicată. |
| Sisteme automate de poziționare | Mecanisme de comandă și deplasare pentru aplicații de automatizare cu sarcini reduse și mișcări repetitive. |
| Mașini de marcare și etichetare | Acționarea unor mecanisme auxiliare pentru imprimare, etichetare și manipularea produselor de dimensiuni mici. |
| Dispozitive de testare și bancuri tehnice | Integrare în echipamente de verificare, simulare și testare unde este necesară o turație constantă și un consum redus de energie. |
| Sisteme de ventilație locală | Ventilatoare compacte utilizate pentru evacuarea aerului din spații tehnice, carcase de protecție și echipamente industriale. |
| Utilaje OEM de mici dimensiuni | Integrare în echipamente produse în serie care necesită un motor compact și ușor de montat. |
| Mecanisme auxiliare pentru industria alimentară | Acționarea unor dispozitive de transport și manipulare cu sarcini foarte reduse în procese de producție. |
| Aplicații tehnice cu funcționare continuă | Echipamente care operează perioade îndelungate și necesită un motor economic, compact și fiabil. |
Motorul electric trifazat 0,09 kW 3000 rpm IEC 56 este conceput pentru echipamente compacte în care spațiul de montaj și viteza de rotație au o importanță mai mare decât necesarul de cuplu. Turația de 3000 rpm îl recomandă pentru ventilatoare de răcire, pompe de capacitate redusă, mecanisme de laborator și aplicații de automatizare unde este necesară o mișcare rapidă și constantă. Gabaritul IEC 56 și arborele de 9 mm permit instalarea facilă în utilaje de mici dimensiuni, aparatură tehnică și echipamente OEM dezvoltate pentru funcționare continuă. Dimensiunile reduse, consumul energetic scăzut și compatibilitatea cu diverse sisteme de transmisie îl transformă într-o soluție eficientă pentru aplicații auxiliare din mediul industrial și comercial.
