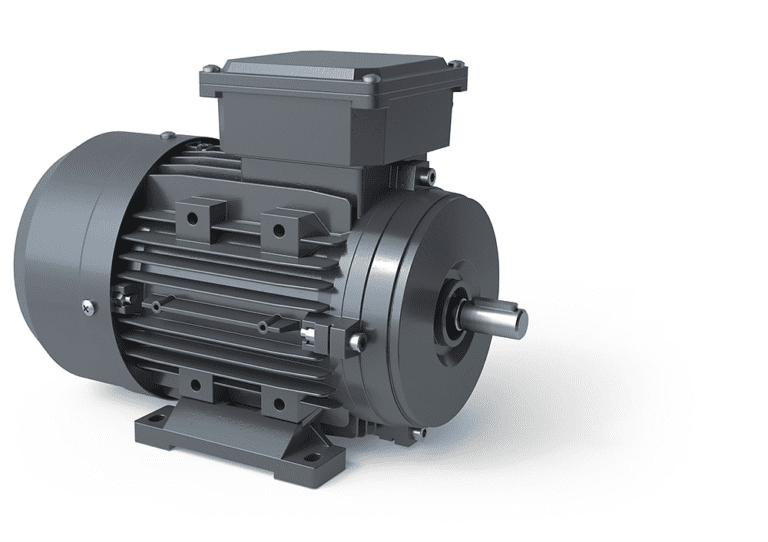

Motor electric trifazat 0.09kw 3000rpm 56 B3 aLL
Cod: MET2 9 56B3 aLLMotor trifazat 0.09kw 3000rpm 56 B3, cu prindere pe talpa
Acest motor electric trifazat 0.09kw 3000rpm 56 B3 aLL reprezintă soluția ideală pentru aplicațiile de mică putere care necesită o bază solidă de fixare. Spre deosebire de motoarele cu flanșă, acest model din Gabaritul 56 este echipat cu tălpi de fixare (Montaj B3), permițând instalarea rapidă pe orice suprafață plană orizontală.
Cu o greutate redusă de doar 2.7 kg datorită carcasei din aluminiu, motorul este extrem de versatil. Dezvoltă o turație ridicată de ~2800 rot/min (2 poli), fiind perfect pentru a antrena ventilatoare de răcire, mecanisme fine sau pompe mici prin intermediul unui cuplaj elastic sau curea de transmisie. Bobinajul din Cupru 100% asigură o funcționare fiabilă și o rezistență electrică superioară în timp.
Avantaje ale acestui Motor trifazic 0.09kw 3000rpm 56 B3 aLL cu talpă (B3)
-
Montaj Clasic Stabil: Tălpile integrate oferă cea mai sigură metodă de fixare pentru motoarele mici, eliminând vibrațiile care pot apărea la turații mari (3000 rpm) pe echipamentele ușoare.
-
Dimensiuni Reduse (Gabarit 56): Este unul dintre cele mai compacte motoare industriale standardizate. Încape cu ușurință în interiorul carcaselor de protecție sau sub bancurile de lucru.
-
Ax Standard de 9 mm: Deși mic, axul respectă standardele IEC, fiind compatibil cu o gamă largă de fulii mici, cuplaje sau elice de ventilator disponibile pe piață.
-
Răcire Eficientă: Carcasa din aluminiu cu aripioare disipă rapid căldura generată, permițând funcționarea fără risc de supraîncălzire, chiar și în spații închise.
-
Protecție IP55: Cutia de borne și carcasa sunt etanșeizate împotriva prafului și a stropilor de apă, oferind siguranță în medii de laborator sau ateliere mecanice.
Fișă Tehnică Motor electric trifazat 0.09kw 3000rpm 56 B3 aLL
Date electrice |
|
|---|---|
| Putere nominală motor | 0,09 kW |
| Turație nominală motor | 2800 rpm 50Hz 3360 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 0,31 Nm (Mn) |
| Curent nominal motor | 0,61 A (VΔ/50Hz) 0,35 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 0,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1-IE2 |
| Randament | 55,6% – 100% sarcină (50Hz) 49,6% – 75% sarcină (50Hz) 39,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,67 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 56 B3 (Talpa), *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 2,8 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP 55 / IC 411 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F |
| Marca | aLL industriaL |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 69 dB(A) LwA 78 dB(A) |
| Moment de inerție | 0,0001 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6201-2RS-C3 |
| Rulment parte neantrenare NDE | 6201-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 10000 ore |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

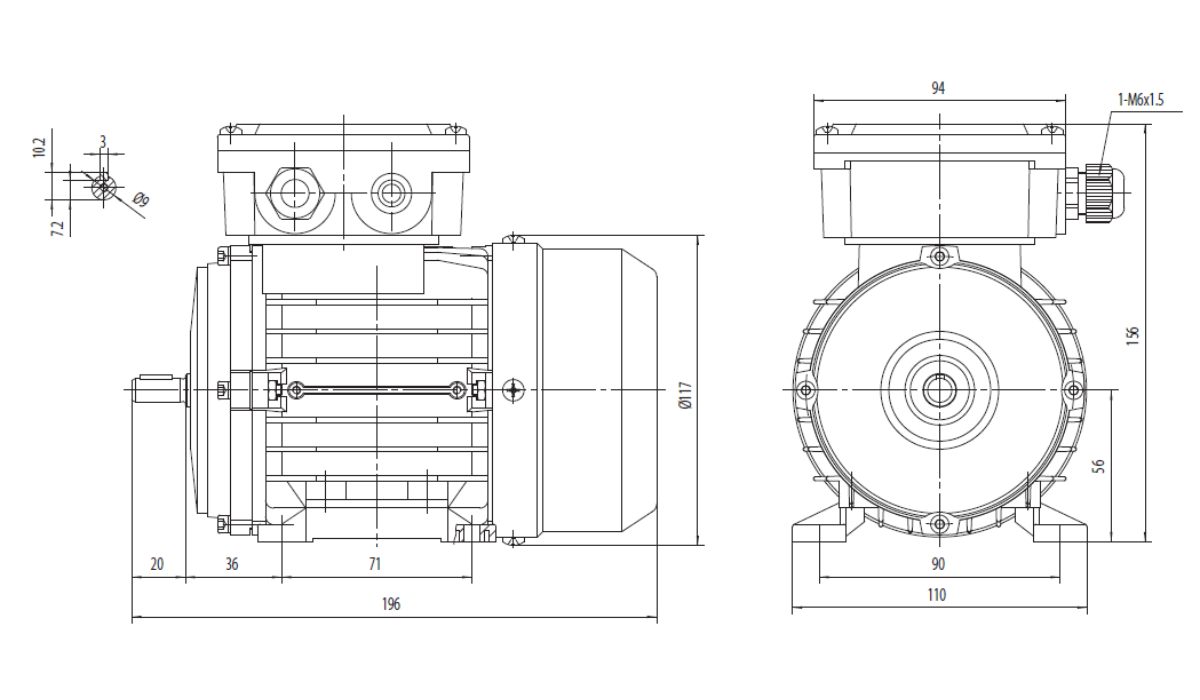

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø9 x 20 mm (pană 3) |
| Lungime totală (L) | 196 mm |
| Distanță găuri talpă | Pe aceeasi talpa 71 mm Intre talpi 90 mm 36 mm umăr ax – gaură |
| Înălțime ax (H) | 56 mm |
| Înălțime totală cu cutie borne | Ø117 corp / 156 mm cu borne / lățime talpă 110 mm |
| Intrare cablu cutie borne | 1-M16x1,5 |
Aplicații Recomandate Motor electric trifazat 0.09kw 3000rpm 56 B3 aLL
Datorită turației mari și a prinderii pe talpă, acest motor este frecvent utilizat în:
-
Ventilație: Acționarea ventilatoarelor centrifugale mici montate pe un cadru fix.
-
Laboratoare: Mixere și agitatoare montate pe standuri de lucru.
-
Mecanisme de Avans: Antrenarea benzilor transportoare mici pentru piese electronice sau farmaceutice.
-
Polizoare Hobby: Construcția micilor polizoare de banc sau a mașinilor de șlefuit fine.
Notă Tehnică: Prinderea pe Talpă (B3)
La Gabaritul 56, distanța dintre centrul găurilor de pe talpă este de 90 mm pe lățime și 71 mm pe lungime.
Verificați aceste cote pe șasiul utilajului dumneavoastră înainte de a comanda.
