Specificatii motor trifazat 0.12kW 3000rpm Ax 9mm IEC56
Date electrice |
|
|---|---|
| Putere nominală motor | 0,12 kW |
| Turație nominală motor | 2840 rpm 50Hz 3410 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 0,4 Nm (Mn) |
| Curent nominal motor | 0,65 A (VΔ/50Hz) 0,37 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1-IE4+ in functie de producator |
| Randament | 65,6% – 100% sarcină (50Hz) 61,8% – 75% sarcină (50Hz) 53,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,71 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 56 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 3,2 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP 55 / IC 411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 69 dB(A) LwA 78 dB(A) |
| Moment de inerție | 0,00013 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6201-2RS-C3 |
| Rulment parte neantrenare NDE | 6201-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

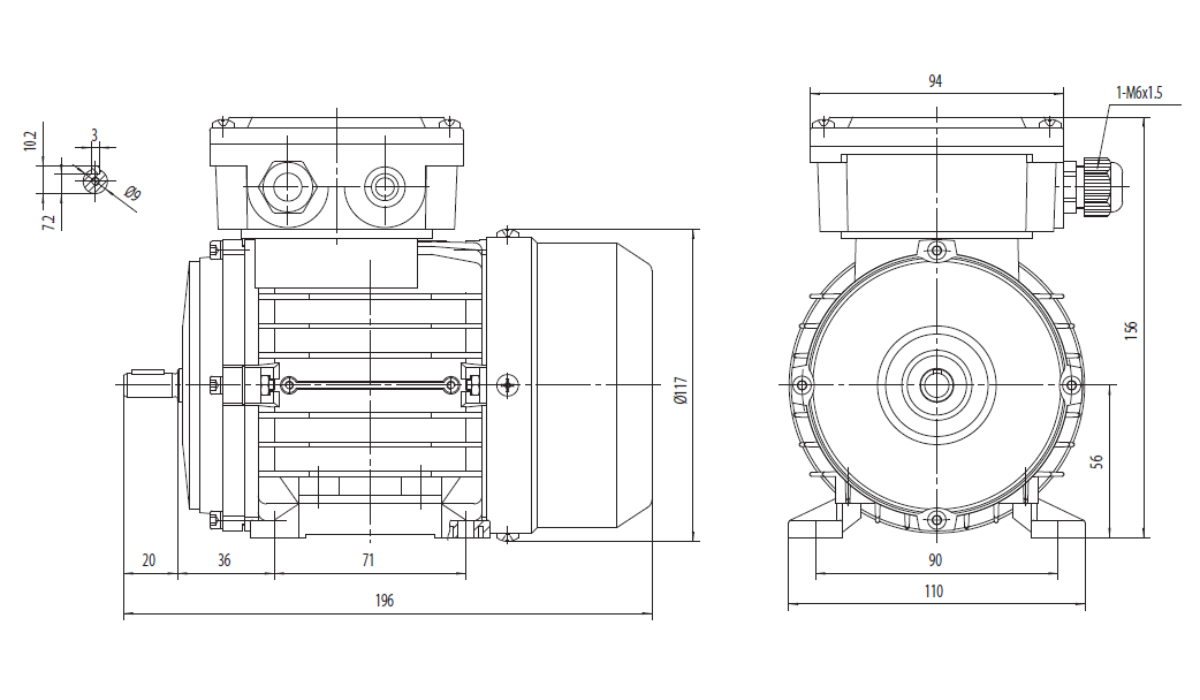

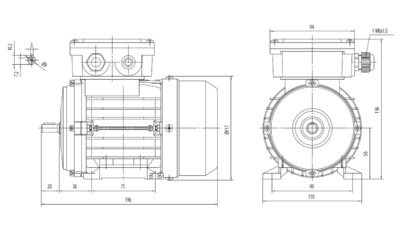

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø9 x 20 mm (pană 3 mm) |
| Lungime totală (L) | 196 mm |
| Distanță găuri talpă | A 71 mm / B 90 mm, 36 mm umăr ax – gaură |
| Înălțime ax (H) | 56 mm |
| Înălțime totală cu cutie borne | Ø117 corp / 156 mm cu borne / lățime talpă 110 mm |
| Intrare cablu cutie borne | 1-M16x1,5 |

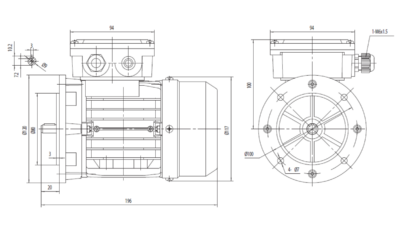

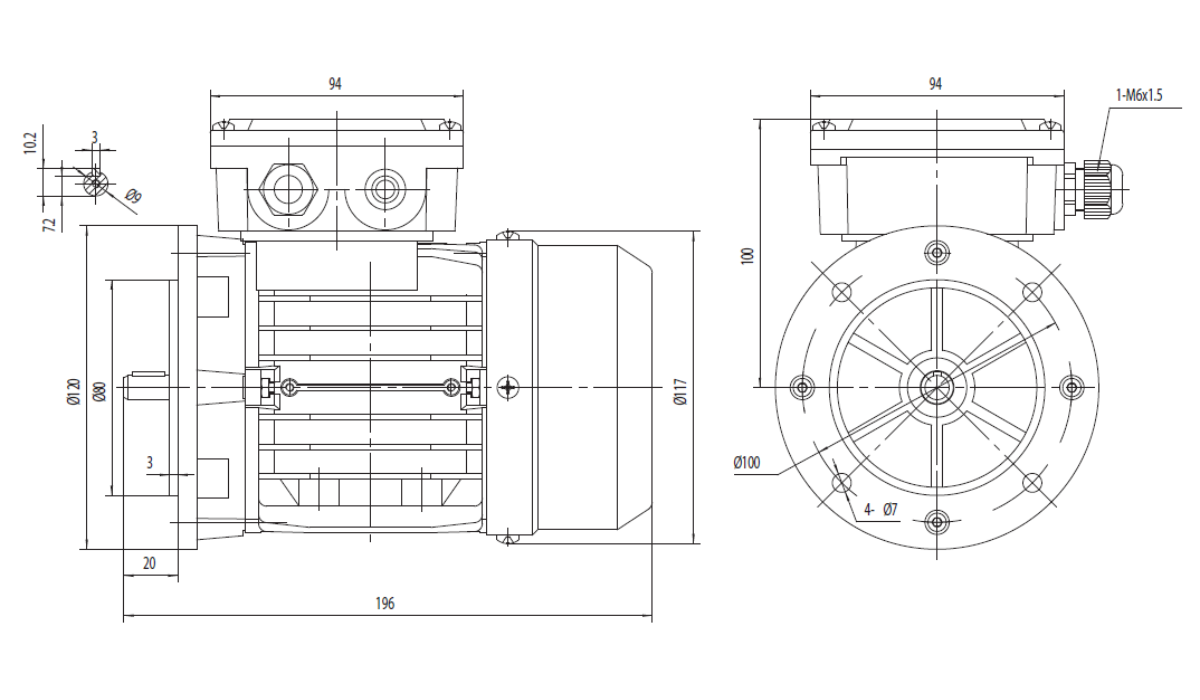

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø9 x 20 mm (pană 3 mm) |
| Lungime totală (L) | 196 mm |
| Distanță găuri flanșă | Ø120 mm exterior / centrare Ø80 mm / 4 x Ø7 pe Ø100 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø117 mm corp / 100 mm înălțime / cutie 94 mm |
| Intrare cablu cutie borne | 1-M16x1,5 |

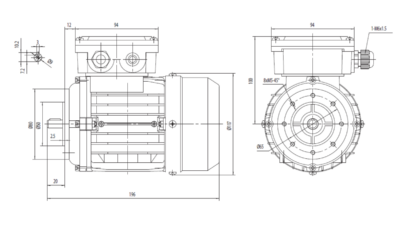

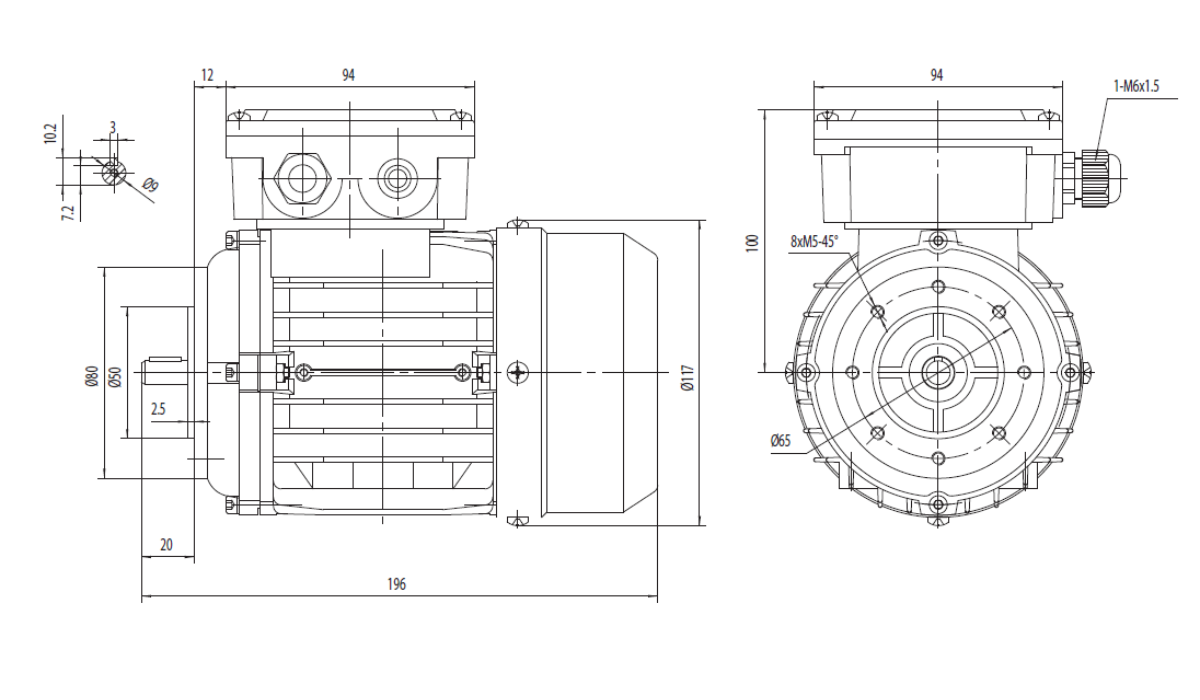

Dimensiuni motor cu flanșă mică B14 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø9 mm (pană 3 mm / Ø6 mm / 10.2 / 7.2 mm) x 20 mm lungime utilă / 25 mm cu umăr |
| Lungime totală (L) | 196 mm |
| Distanță găuri flanșă | Ø80 mm exterior / centrare Ø50 mm / 8 x M5 pe Ø65 mm la 45° |
| Tip prindere | B14 – cu flanșă mică, fără talpă |
| Înălțime totală cu cutie borne | Ø117 mm corp / 100 mm înălțime axă / cutie 94 mm / 12 mm offset cutie |
| Intrare cablu cutie borne | 1-M6x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Exhaustoare și ventilatoare comerciale | Ventilatoare pentru spații tehnice, hote industriale de mici dimensiuni și sisteme de evacuare a aerului care necesită turație ridicată. |
| Pompe pentru instalații auxiliare | Pompe centrifuge utilizate pentru circulația apei, răcirea echipamentelor și transferul lichidelor curate în instalații compacte. |
| Transportoare pentru produse ușoare | Benzi transportoare de mici dimensiuni folosite pentru manipularea produselor ambalate, componentelor și materialelor cu greutate redusă. |
| Mașini de ambalare compacte | Mecanisme pentru alimentare, transfer și poziționare produse în procese de ambalare automate sau semiautomate. |
| Echipamente pentru industria tipografică | Acționarea unor role și mecanisme auxiliare din utilaje de imprimare, marcare și etichetare. |
| Dispozitive de dozare | Sisteme automate pentru distribuirea controlată a lichidelor, pulberilor sau materialelor granulare. |
| Utilaje pentru prelucrarea materialelor ușoare | Echipamente care necesită o viteză ridicată de rotație pentru operații de alimentare, ghidare și transfer. |
| Stații de tratare și filtrare | Mecanisme auxiliare și pompe de recirculare utilizate în instalații compacte pentru apă și fluide tehnice. |
| Automatizări industriale | Acționarea mecanismelor cu mișcare continuă în aplicații de automatizare și control al proceselor. |
| Echipamente OEM pentru producție de serie | Integrare în utilaje dezvoltate de producători care necesită un motor compact, economic și ușor de instalat. |
Motorul electric trifazat 0,12 kW 3000 rpm IEC 56 este proiectat pentru aplicații care necesită turație ridicată și funcționare stabilă în regim continuu. Față de variantele de putere mai mică din același gabarit, cei 0,12 kW disponibili permit acționarea unor echipamente auxiliare cu solicitări mecanice ușor mai mari, menținând în același timp avantajele unei construcții compacte. Turația de 3000 rpm îl recomandă pentru exhaustoare, pompe de recirculare, transportoare ușoare și diverse mecanisme de transfer utilizate în procese industriale și comerciale. Gabaritul standardizat IEC 56 și arborele de 9 mm facilitează compatibilitatea cu transmisii mecanice, reductoare și echipamente OEM de mici dimensiuni. Construcția robustă, eficiența energetică și dimensiunile reduse îl transformă într-o soluție potrivită pentru instalații tehnice, automatizări și utilaje compacte.
Alte Turații Disponibile (0,12kW)
- Motoare electrice trifazate 1400 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
