Se afișează toate cele 15 rezultate
Alege variantă de Motor trifazat 0.37kw 1000rpm și Accesorii:
Specificatii motor trifazat 0.37kW 1000rpm ax 14mm IEC71
Date electrice |
|
|---|---|
| Putere nominală motor | 0,37 kW |
| Turație nominală motor | 890 rpm 50Hz 1070 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 3,97 Nm (Mn) |
| Curent nominal motor | 2,22 A (VΔ/50Hz) 1,28 A (VY/50Hz) |
| Curent pornire motor | 4 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,1 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2 sau superior |
| Randament | 65,4% – 100% sarcină (50Hz) 64,4% – 75% sarcină (50Hz) 58,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,64 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 71 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 7,2 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 61 dB(A) LwA 70 dB(A) |
| Moment de inerție | 0,00115 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6202-2RS-C3 |
| Rulment parte neantrenare NDE | 6202-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

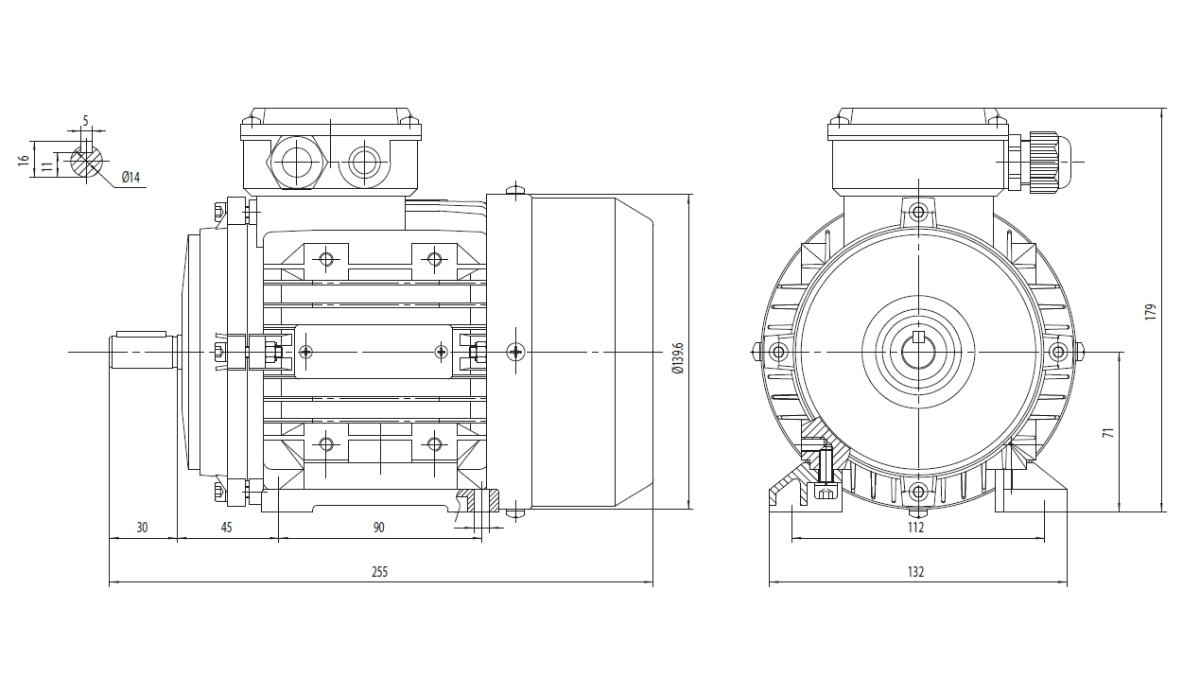

Dimensiuni motor cu talpă B3 IEC71 |
|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm (pană 5×16) |
| Lungime totală (L) | 255 mm |
| Distanță găuri talpă (A x B) | A 90 mm, B 112 mm |
| Distanță umăr ax – gaură talpă (C) | 45 mm |
| Înălțime ax (H) | 71 mm |
| Înălțime totală cu cutie borne | Ø196 corp / 179 mm cu borne |
| Lățime talpă | 132 mm |
| Intrare cablu cutie borne | 1-M20x1,5 |

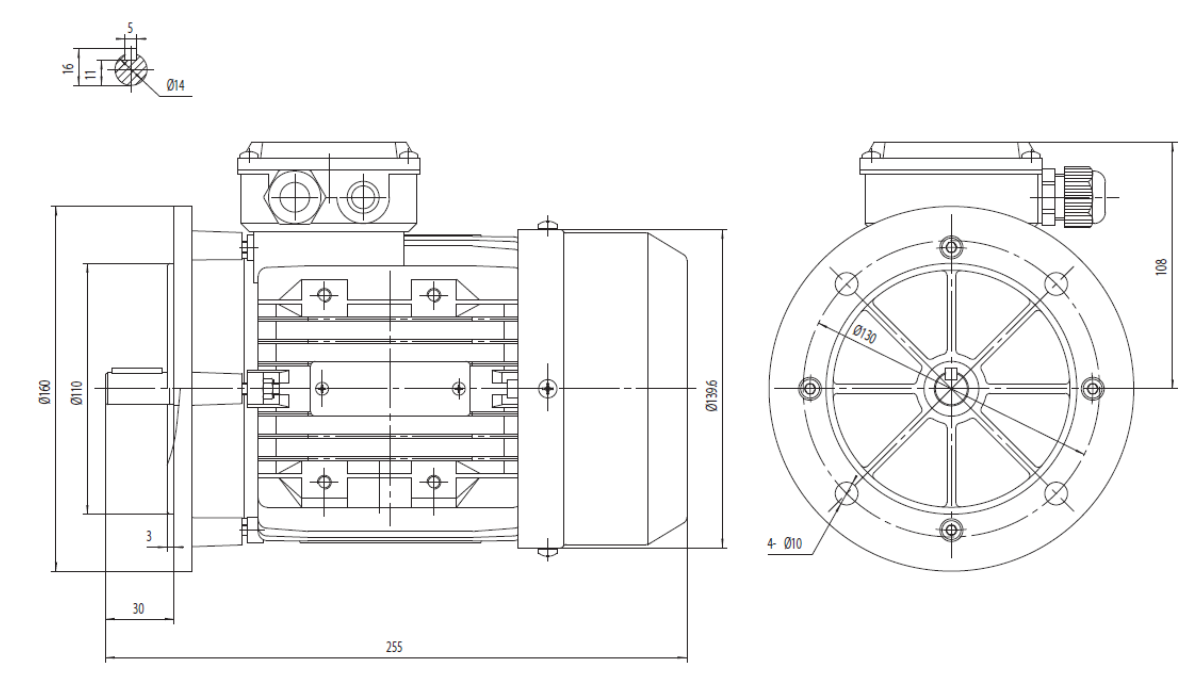

Dimensiuni motor cu flanșă mare B5 IEC71 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm (pană 5×16) |
| Lungime totală (L) | 255 mm |
| Flanșă B5 | Ø110 centrare / Ø130 PCD / Ø160 flanșă / 4-Ø10 găuri / grosime 3 mm |
| Înălțime totală cu cutie borne | Ø196 corp / 108 mm ax-centru la top borne |
| Intrare cablu cutie borne | 1-M20x1,5 |

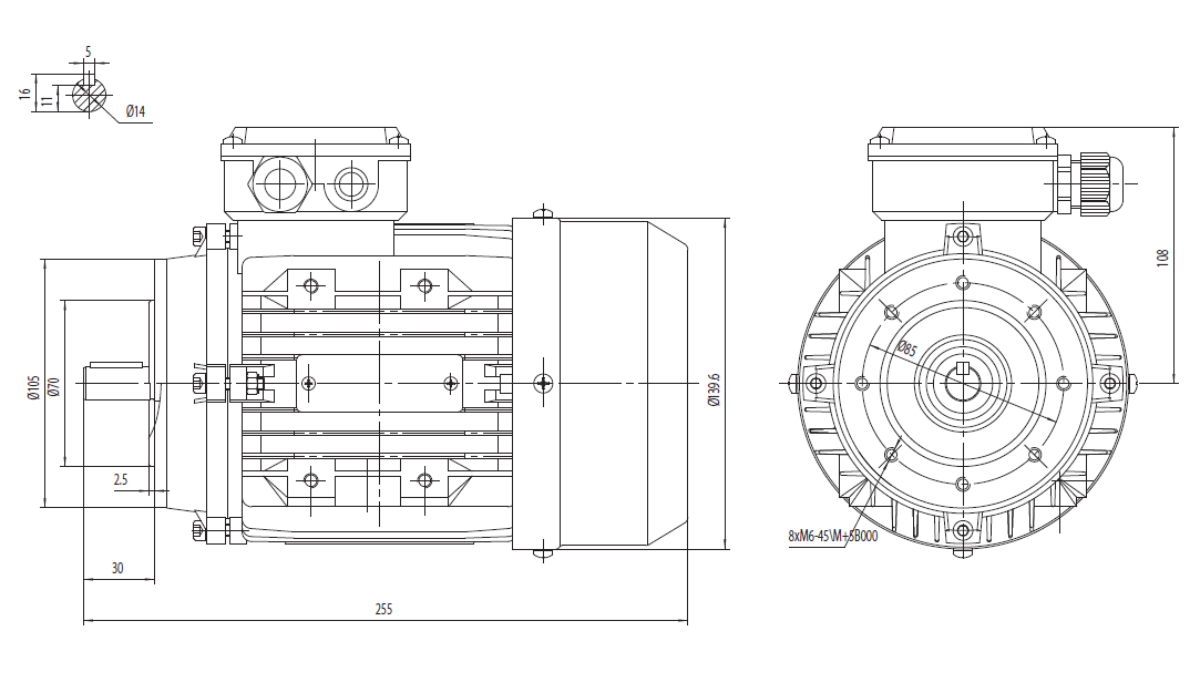

Dimensiuni motor cu flanșă mică B14 IEC71 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm (pană 5×16) |
| Lungime totală (L) | 255 mm |
| Flanșă B14 | Ø70 centrare / Ø85 PCD / Ø105 flanșă / 8xM6-45° / grosime 2,5 mm |
| Înălțime totală cu cutie borne | Ø196 corp / 108 mm ax-centru la top borne |
| Intrare cablu cutie borne | 1-M20x1,5 |
Specificatii motor trifazat 0.37kW 1000rpm ax 19mm IEC80
Date electrice |
|
|---|---|
| Putere nominală motor | 0,37 kW |
| Turație nominală motor | 935 rpm 50Hz 1125 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 3,78 Nm (Mn) |
| Curent nominal motor | 2,08 A (VΔ/50Hz) 1,2 A (VY/50Hz) |
| Curent pornire motor | 3,8 xIn |
| Cuplu pornire motor | 1,9 xMn |
| Cuplu maxim motor | 2,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2 sau superior |
| Randament | 67,6% – 100% sarcină (50Hz) / 68% – 100% sarcină (60Hz) 63,8% – 75% sarcină (50Hz) 59,6% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,66 – 100% sarcină (50Hz / 60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 80 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 8,9 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 63 dB(A) LwA 72 dB(A) |
| Moment de inerție | 0,00174 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6204-ZZ-C3 |
| Rulment parte neantrenare NDE | 6204-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

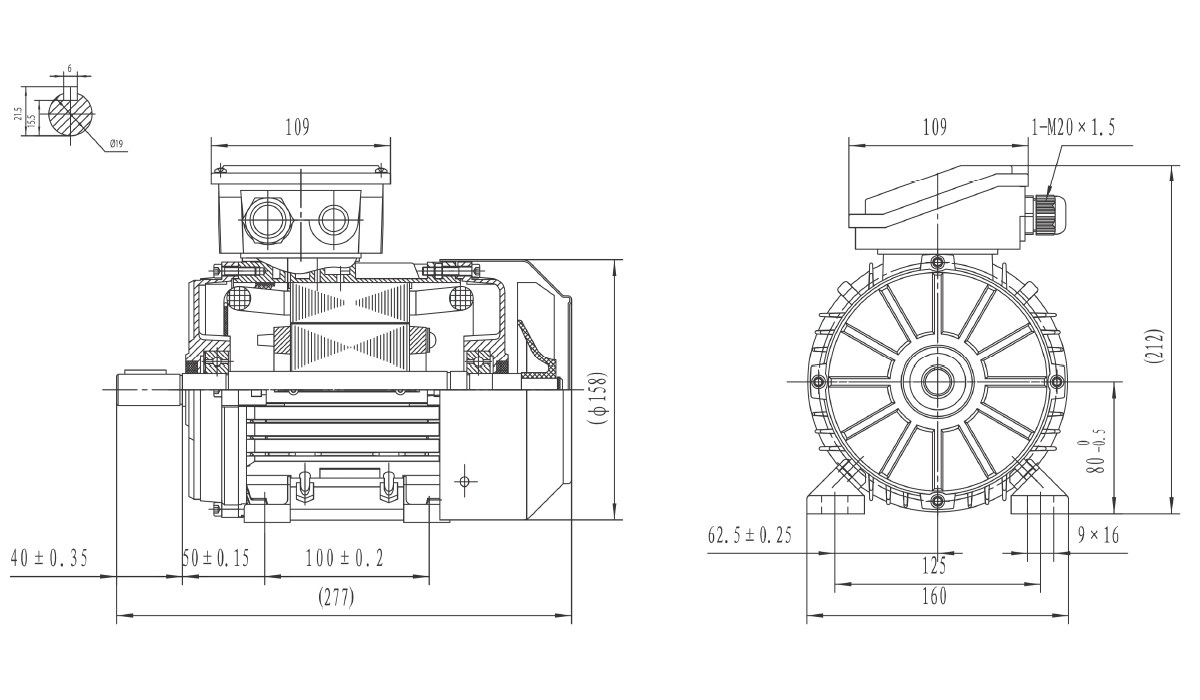

Dimensiuni motor cu talpă B3 IEC80 |
|
| Dimensiune ax (diametru x lungime) | Ø19 x 40 mm (pană 6×15,5) |
| Lungime totală (L) | (277) mm |
| Distanță găuri talpă (A x B) | A 125 mm (100 ±0,2 mm între găuri), B 100 mm (50 ±0,15 mm aux) |
| Distanță umăr ax – gaură talpă (C) | 40 ±0,35 mm |
| Înălțime ax (H) | 80 -0,5 mm |
| Înălțime totală cu cutie borne | (Ø158) corp / (212) cu borne |
| Lățime talpă / Găuri | 160 mm / 62,5 ±0,25 mm între picioare, slot 9×16 |
| Cutie borne | 109 mm |
| Intrare cablu cutie borne | 1-M20x1,5 |

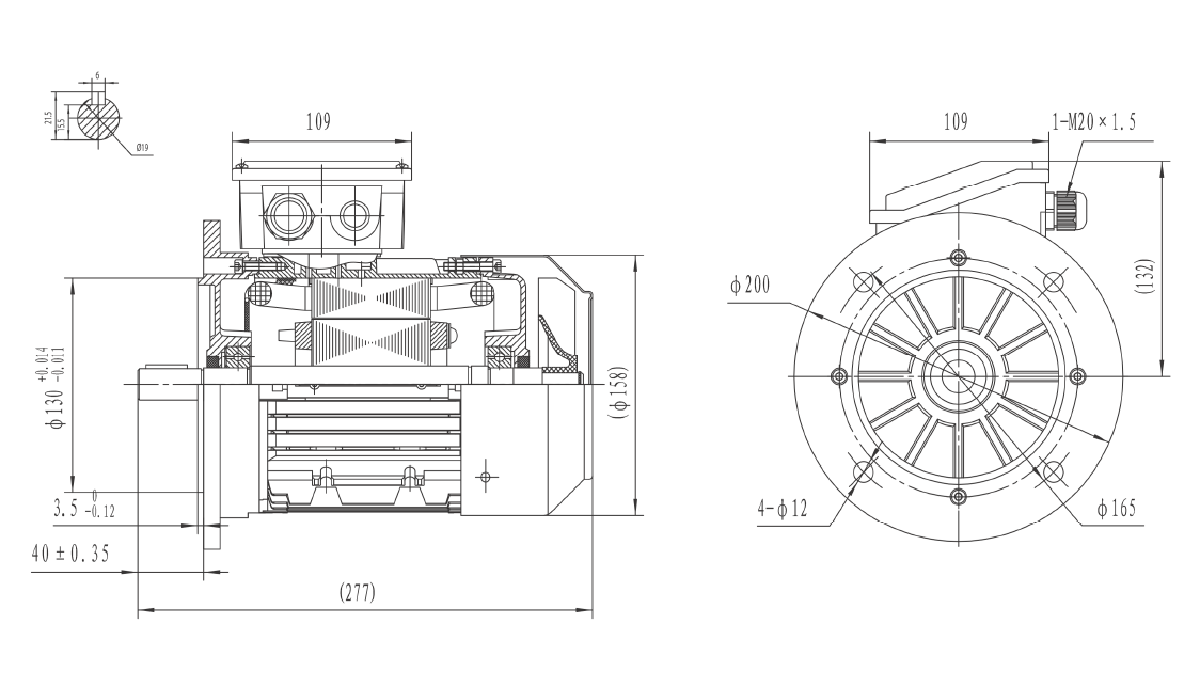

Dimensiuni motor cu flanșă mare B5 IEC80 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø19 x 40 mm (pană 6×15,5) |
| Lungime totală (L) | (277) mm |
| Flanșă B5 | Ø130 +0,014/-0,011 centrare / Ø165 PCD / Ø200 flanșă / 4-Ø12 găuri / 3,5 -0,12 mm grosime |
| Înălțime totală cu cutie borne | (Ø158) corp / (132) cu borne |
| Intrare cablu cutie borne | 1-M20x1,5 |

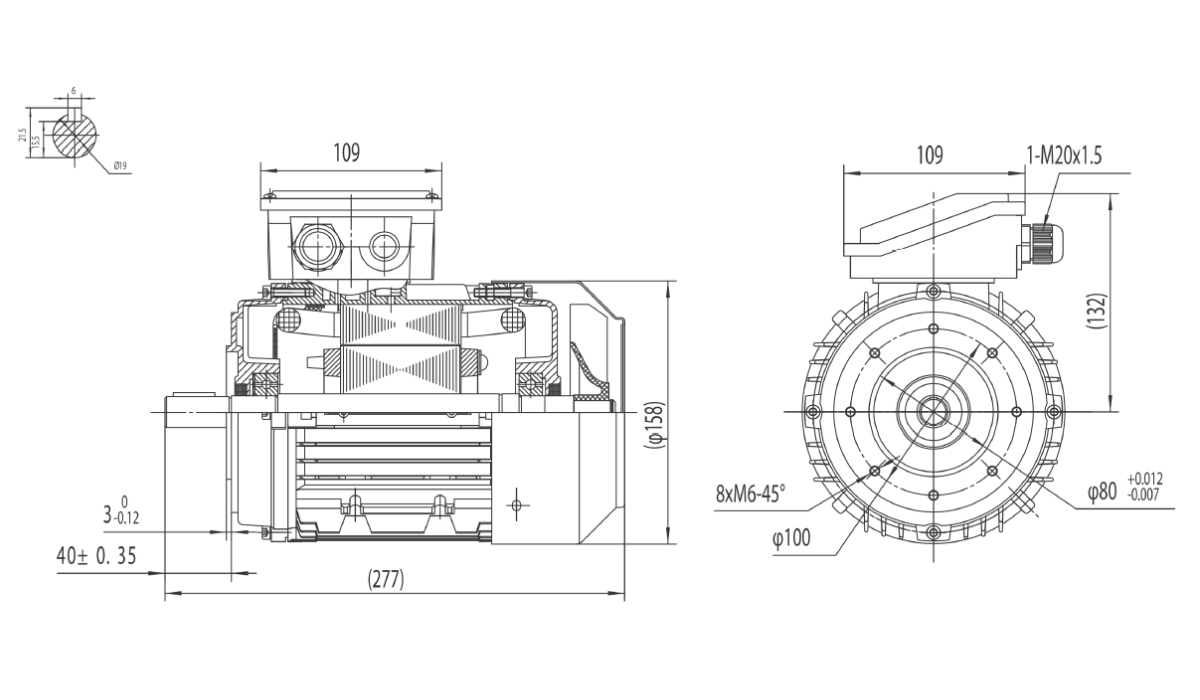

Dimensiuni motor cu flanșă mică B14 IEC80 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø19 x 40 mm (pană 6×15,5) |
| Lungime totală (L) | (277) mm |
| Flanșă B14 | Ø80 +0,012/-0,007 centrare / Ø100 flanșă / 8xM6-45° găuri / 3 -0,12 mm grosime |
| Înălțime totală cu cutie borne | (Ø158) corp / (132) cu borne |
| Intrare cablu cutie borne | 1-M20x1,5 |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (0,37 kW 1000 rpm):
-
Sisteme de conveiaj și linii de manipulare: Adecvat pentru benzi transportoare cu zale sau plaste modulare, mese rotative de sortare, alimentatoare industriale cu șnec și transportoare cu role pentru sarcini medii. Cuplul superior de la 1000 rpm asigură depășirea ușoară a inerției la pornirea sub sarcină.
-
Instalații de amestecare și omogenizare: Recomandat pentru agitatoare industriale ce vehiculează lichide cu vâscozitate moderată, tancuri de preparare chimică, mixere pentru soluții vâscoase și bazine de omogenizare din industria alimentară sau a vopselelor.
-
Grupuri de ventilație și suflante industriale: Ideal pentru acționarea ventilatoarelor centrifuge de debit constant, a sistemelor de exhaustare a noxelor în spații tehnice și a echipamentelor de uscare cu flux forțat de aer, unde turația redusă garantează un nivel acustic scăzut.
-
Integrare pe reductoare de turație (gabarit PAM 80 / NMRV 050 – 063): Soluție excelentă de cuplare la reductoare melcate sau coaxiale folosite la acționarea porților industriale, a ghilotinelor ușoare, a punților de transfer și a mecanismelor cu mișcare liniară.
-
Utilaje tehnologice și linii de împachetare: Utilizat cu succes pe pompe volumetrice de debit mediu, mașini de dozare masică, prese mecanice ușoare, precum și pe utilaje automate de debitat, ambalat și paletizat.
Motoarele standard de 0,37 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
