Caracteristici tehnice

Date electrice

Putere nominală motor

0,37 kW

Turație nominală motor

935 rpm 50Hz
1125 rpm 60Hz

Turație sincronă motor

1000 rpm (6 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

230 VΔ/50Hz
400 VY/50Hz
265 VΔ/60Hz
460 VY/60Hz

Cuplu nominal motor

3,78 Nm (Mn)

Curent nominal motor

2,08 A (VΔ/50Hz)
1,2 A (VY/50Hz)

Curent pornire motor

3,8 xIn

Cuplu pornire motor

1,9 xMn

Cuplu maxim motor

2,2 xMn

Pornire

D.O.L.

Clasă eficiență

IE2 sau superior

Randament

67,6% – 100% sarcină (50Hz) / 68% – 100% sarcină (60Hz)
63,8% – 75% sarcină (50Hz)
59,6% – 50% sarcină (50Hz)

Factor de putere cosφ

0,66 – 100% sarcină (50Hz / 60Hz)

Date generale

Mărime carcasă / Montaj

IEC/PAM 80
B14 (Flansa Mica)
*Optional
B3 (Talpa),
B5 (Flansa Mare)
B35 (Talpa + Flansa Mare)

Greutate / Material carcasă

8,9 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Clasă vibrații / Serviciu

A / S1

Direcție rotație

Bidirecțional

Intrare cablu

1-M20x1,5 + 1-M16x1,5

Standarde

IEC/DIN/ISO/VDE/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Vopsire

7030 – C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Rezistențe anticondens

n/a

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 63 dB(A)
LwA 72 dB(A)

Moment de inerție

0,00174 Kgm²

Tip rulmenți

NSK

Rulment parte antrenare DE

6204-ZZ-C3

Rulment parte neantrenare NDE

6204-ZZ-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

pe viață / pe viață

Inel compensare

NDE SIDE – standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

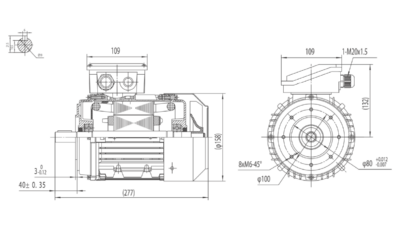

Dimensiuni

Dimensiune ax (diametru x lungime)

Ø19 x 40 mm (pană 6×15,5)

Lungime totală (L)

(277) mm

Flanșă B14

Ø80 +0,012/-0,007 centrare / Ø100 flanșă / 8xM6-45° găuri / 3 -0,12 mm grosime

Înălțime totală cu cutie borne

(Ø158) corp / (132) cu borne

Intrare cablu cutie borne

1-M20x1,5

Dimensiuni motor trifazat 0.37kW 1000rpm 80 ax 19mm B14 IE2

Motor trifazat 0.37kW 1000rpm 6 poli ax 19mm 80 cu flanșă B14 IE2

Motor electric trifazat 0.37kw 1000rpm 80 B14 IE2 aLL

Acest motor asincron trifazat din gama aLL este conceput pentru a oferi o funcționare stabilă și eficientă în aplicații industriale unde spațiul de montaj este limitat. Cu o putere de 0.37 kW (0.5 CP) și o configurație de 6 poli, motorul asigură o viteză de rotație de 1000 RPM, fiind ideal pentru mecanisme care necesită un echilibru între forță și o turație moderată.

Avantajele Gabaritului 80

Deși puterea este optimizată pentru sarcini ușoare spre medii, motorul este construit pe un gabarit de 80, asigurând o rezistență mecanică sporită și o disipare termică mai eficientă față de modelele mai mici.

Putere nominală: 0.37 kW
Turație: 1000 RPM (6 poli)
Diametru ax: 19 mm
Gabarit: 80

Montaj Versatil (B14 – Flanșă Mică)

Sistemul de prindere tip B14 este soluția perfectă pentru cuplarea directă pe reductoare sau în spații înguste din interiorul utilajelor. Flanșa mică de 120 mm oferă o estetică discretă și o instalare precisă.

Tip fixare: Flanșă B14 (mică)
Diametru flanșă: 120 mm
Construcție: Materiale rezistente la uzură pentru un regim de lucru continuu.

Aplicații și Recomandări Motor electric trifazat 0.37kw 1000rpm 80 B14 IE2 aLL

Datorită turației de 1000 RPM și a designului compact, acest motor marca aLL se regăsește frecvent în:

Sisteme de dozare și mixare: Unde precizia mișcării este esențială.
Ventilatoare industriale: Operare silențioasă la viteze medii.
Benzi transportoare de dimensiuni reduse: Ideale pentru linii de ambalare sau sortare.

Calitatea fabricației garantează o mentenanță simplificată și o durată de viață prelungită, respectând standardele europene de siguranță și performanță.
