Motor electric trifazat 0.37kw 1000rpm 80 B3 IE2 aLL
Cod: MET6 37 80B3 IE2 aLLCaracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 0,37 kW |
| Turație nominală motor | 935 rpm 50Hz 1125 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 3,78 Nm (Mn) |
| Curent nominal motor | 2,08 A (VΔ/50Hz) 1,2 A (VY/50Hz) |
| Curent pornire motor | 3,8 xIn |
| Cuplu pornire motor | 1,9 xMn |
| Cuplu maxim motor | 2,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2 sau superior |
| Randament | 67,6% – 100% sarcină (50Hz) / 68% – 100% sarcină (60Hz) 63,8% – 75% sarcină (50Hz) 59,6% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,66 – 100% sarcină (50Hz / 60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 80 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 8,9 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 63 dB(A) LwA 72 dB(A) |
| Moment de inerție | 0,00174 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6204-ZZ-C3 |
| Rulment parte neantrenare NDE | 6204-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

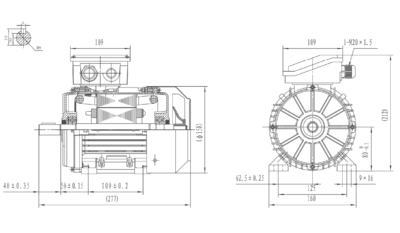

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø19 x 40 mm (pană 6×15,5) |
| Lungime totală (L) | (277) mm |
| Distanță găuri talpă (A x B) | A 125 mm (100 ±0,2 mm între găuri), B 100 mm (50 ±0,15 mm aux) |
| Distanță umăr ax – gaură talpă (C) | 40 ±0,35 mm |
| Înălțime ax (H) | 80 -0,5 mm |
| Înălțime totală cu cutie borne | (Ø158) corp / (212) cu borne |
| Lățime talpă / Găuri | 160 mm / 62,5 ±0,25 mm între picioare, slot 9×16 |
| Cutie borne | 109 mm |
| Intrare cablu cutie borne | 1-M20x1,5 |
Motor electric trifazat 0.37kw 1000rpm 80 B3 IE2 aLL
Când aplicația dumneavoastră industrială necesită cuplu ridicat, control precis și o funcționare lină la viteză redusă, acest motor electric trifazat 0.37kw 1000rpm 80 B3 IE2 aLL este soluția tehnică ideală. Proiectat pentru fiabilitate în aplicații care implică sarcini constante, acest motor este alegerea perfectă pentru acționarea reductoarelor, a benzilor transportoare lente, a malaxoarelor și a altor utilaje unde forța primează în fața vitezei.
Construcția sa clasică cu montaj pe tălpi (B3) asigură o instalare simplă și robustă pe orice platformă, oferind flexibilitate maximă în integrare. Clasa de eficiență IE2 garantează un consum redus de energie, traducându-se în costuri de operare mai mici, în timp ce alimentarea trifazată îi conferă o operare silențioasă și o durată de viață extinsă.
Avantaje Principale Motor electric trifazat 0.37kw 1000rpm 80 B3 IE2 aLL
- Cuplu Ridicat la Turație Redusă: Cele 1000 de rotații pe minut (6 poli) sunt ideale pentru aplicații care necesită forță mare de antrenare și o pornire lină sub sarcină.
- Eficiență Energetică (IE2): Reduce consumul de energie electrică comparativ cu motoarele standard, optimizând costurile de operare pe termen lung.
- Funcționare Stabilă și Precisă: Turația redusă asigură o mișcare constantă și predictibilă, esențială pentru dozatoare, benzi de sortare sau malaxoare.
- Montaj Standardizat și Versatil (B3): Prinderea pe tălpi este cea mai comună și flexibilă metodă de montaj, permițând o instalare rapidă și o aliniere ușoară.
Specificații Tehnice Motor electric trifazat 0.37kw 1000rpm 80 B3 IE2 aLL
Aplicații Ideale pentru Motor electric trifazat 0.37kw 1000rpm 80 B3 IE2 aLL
Acest motor cu turație redusă este proiectat pentru a excela în următoarele aplicații:
- Benzi transportoare lente: Pentru linii de asamblare, cuptoare industriale sau transportul materialelor fragile.
- Agitatoare și malaxoare: Pentru amestecarea lichidelor, a pulberilor sau a pastelor de vâscozitate redusă.
- Pompe cu lobi sau cu angrenaje: Pentru dozarea precisă a lichidelor în diverse procese industriale.
- Acționări pentru porți culisante și alte sisteme de deschidere automată.
- Utilaje agricole: Acționarea snecurilor, a selectoarelor sau a altor mecanisme cu viteză redusă.
Ghid de Alegere Corectă
Asigurați-vă că platforma de montaj a echipamentului dumneavoastră este compatibilă cu un motor cu prindere pe tălpi (B3) și gabarit 80. Verificați dimensiunile și distanța între găurile de fixare pentru o potrivire perfectă. Dacă aplicația necesită o cuplare directă pe fața utilajului, vă recomandăm varianta cu flanșă mică (B14) sau cu flanșă mare (B5).
Contactați echipa noastră de specialiști pentru consultanță tehnică și pentru a vă asigura că alegeți motorul perfect pentru aplicația dumneavoastră.
