Motor electric trifazat 0.37kw 1000rpm 71 B3
Cod: MET6 37 71B3Caracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 0,37 kW |
| Turație nominală motor | 890 rpm 50Hz 1070 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 3,97 Nm (Mn) |
| Curent nominal motor | 2,22 A (VΔ/50Hz) 1,28 A (VY/50Hz) |
| Curent pornire motor | 4 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,1 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2 sau superior |
| Randament | 65,4% – 100% sarcină (50Hz) 64,4% – 75% sarcină (50Hz) 58,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,64 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 71 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 7,2 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 61 dB(A) LwA 70 dB(A) |
| Moment de inerție | 0,00115 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6202-2RS-C3 |
| Rulment parte neantrenare NDE | 6202-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

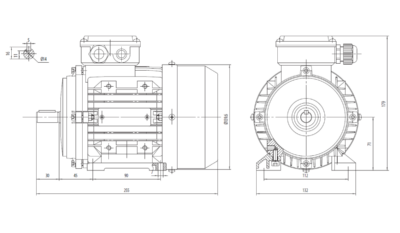

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm (pană 5×16) |
| Lungime totală (L) | 255 mm |
| Distanță găuri talpă (A x B) | A 90 mm, B 112 mm |
| Distanță umăr ax – gaură talpă (C) | 45 mm |
| Înălțime ax (H) | 71 mm |
| Înălțime totală cu cutie borne | Ø196 corp / 179 mm cu borne |
| Lățime talpă | 132 mm |
| Intrare cablu cutie borne | 1-M20x1,5 |
Motor electric trifazat 0.37kw 1000rpm 71 B3
Caracteristici Motor electric trifazat 0.37kw 1000rpm 71 B3:
- Putere: 0,37kw
- Turatie: 1000rpm/6poli
- Gabarit: 71
- Diametru AX: 14mm
- Fixare: Talpa
- Prindere: B3
- Fixare: Talpa
- Bobinaj: Cupru;
Motorul electric trifazat cu o putere de 0,37 kW și o viteză de rotație de 1000 rpm este un dispozitiv de acționare eficient și fiabil. Cu o dimensiune de 71 B3 și o talpă de fixare, aceasta poate fi ușor montată pe diverse echipamente mecanice.
Motorul este proiectat pentru a rula pe trei faze de alimentare și poate oferi o putere continuă de 0,37 kW în condiții de încărcare normală. Această putere este suficientă pentru o gamă largă de aplicații, de la mașini de prelucrare a lemnului sau a metalului, la pompe sau compresoare.
Cu o turatie de 1000 rpm și 6 poli, motorul poate fi utilizat în aplicații în care este necesară o viteză de rotație constantă și precisă. De asemenea, diametrul axului de 14mm îi conferă o rezistență și rigiditate adecvate pentru aplicațiile solicitante.
Talpa de fixare a motorului îl face ușor de montat pe o varietate de echipamente mecanice și asigură o poziție stabilă și sigură. Datorită fiabilității și performanței sale ridicate, motorul electric trifazat este o opțiune excelentă pentru aplicațiile industriale și comerciale.
