Motor vibrator trifazat 200/1 aLL
Cod: 2001TUn motor vibrator trifazat 200/1 aLL este soluția de pornire pentru procesele care necesită o vibrație profundă, lentă și cu putere mare de desprindere (1000 rpm). Generând o forță centrifugă de 1.8 kN (aproximativ 180 kgf), acest motovibrator compact este proiectat special pentru a preveni blocajele și a asigura curgerea, acolo unde vibrația de înaltă frecvență nu are efect de penetrare, cum ar fi golirea micro-buncărelor, a pâlniilor mici și activarea materialelor cu tendință de boltire.
Construit pentru a oferi fiabilitate industrială în format ultra-compact, modelul de motor vibrator trifazat 200/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită consumului extrem de redus de energie de doar 0.18 kW și a greutății minime de 21 kg, este alegerea ideală pentru integrarea pe utilaje ușoare, buncăre din inox de mici dimensiuni și sisteme de dozare unde este nevoie de o vibrație de 1000 rpm care să nu deterioreze structura.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 200/1 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 200/1 (6 poli, 1000 RPM la 50Hz) |
| Cod produs | 2001T |
| Marca | aLL industriaL |
| Forță centrifugă | 1,8 kN (~180 kgf) |
| Moment de lucru | 10,26 kg.cm |
| Dezechilibru | 5,13 kg.cm |
| Greutate proprie unitară | 21 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6205 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,18 kW |
| Curent nominal maxim | Y: 0,53 A |
| Factor de putere | 0,70 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M20x1.5 |

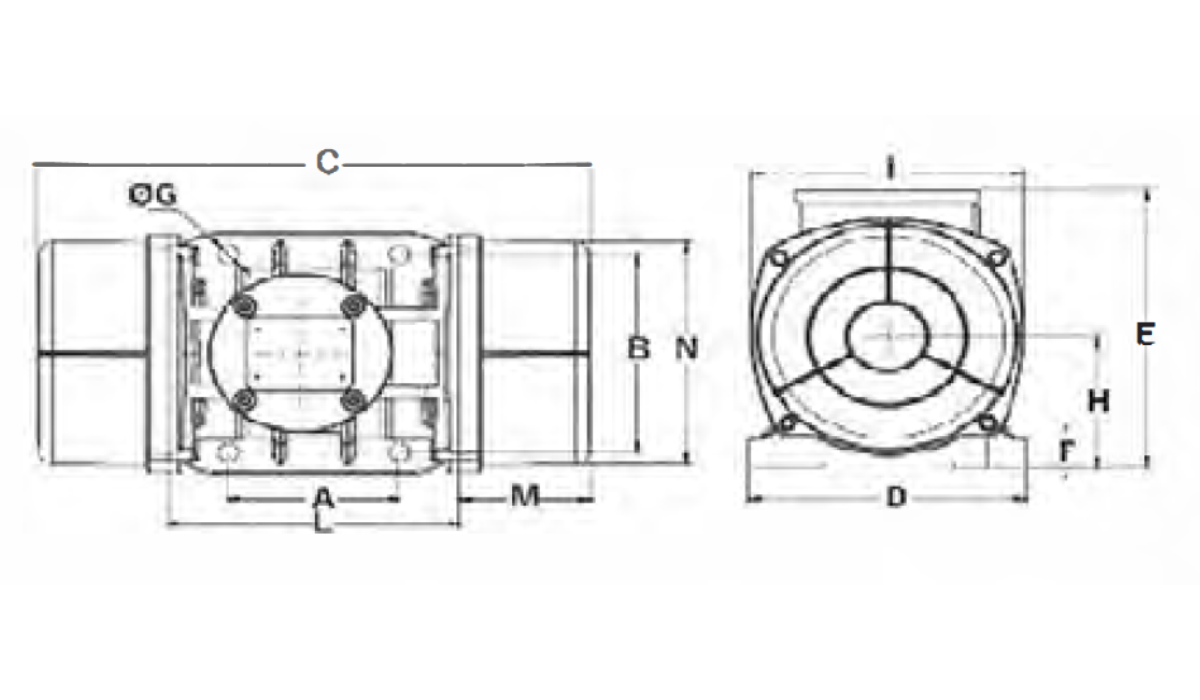

Dimensiuni gabarit și montaj ( Gabarit 40 ) |
|
| A – Interaxă găuri lungime | 105 mm |
| B – Interaxă găuri lățime | 140 mm |
| C – Lungime totală motor | 338 mm |
| D – Lățime talpă | 170 mm |
| E – Înălțime totală | 197 mm |
| F – Grosime talpă | 22 mm |
| G – Diametru găuri fixare | Ø 13 mm – 4 găuri |
| H – Înălțime ax | 95 mm |
| I – Lățime corp interior | 168 mm |
| L – Lățime cutie borne | 178 mm |
| M – Lungime capac mase | 80 mm |
| N – Diametru capace | 159 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 80 Nm (M12) |
| Șurub fixare | M12 |
| Șaibă | 13 X 24 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 200/1 aLL – 220/380V – 1000 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor Vibrator Trifazat 200/1 aLL
- Vibrație Profundă la 1000 RPM: Spre deosebire de modelele de 3000 RPM care vibrează superficial, frecvența de 1000 RPM asigură o undă de vibrație cu penetrare mare, ideală pentru desprinderea materialului blocat pe pereții buncărului, cu amplitudine superioară modelelor de 50/1 și 100/1.
- Cel mai Economic din Gama de 1000 RPM Gabarit 40: Cu o putere de doar 0.18 kW (180W), poate funcționa în regim S1 continuu, cu costuri energetice aproape nule, fiind perfect pentru a fi lăsat permanent pornit ca sistem anti-blocaj pe buncăre mici și medii.
- Design Ultra-Compact Gabarit 40: Cu o greutate de doar 21 kg și lungime de 338mm, se montează fără ranforsări pe cele mai ușoare construcții din tablă subțire sau inox, fiind primul prag de forță reală (180 kgf) la 1000 RPM în format compact.
- Fiabilitate Industrială Reală: Deși este un motovibrator compact de 1000 rpm, beneficiază de aceleași standarde ca modelele mari: bobinaj de cupru, protecție IP66, izolație Clasa F și rulmenți 6205 2Z C3 cu viață >100.000h.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 200/1 aLL este deosebit de eficient în:
- Prevenirea blocajelor (anti-boltire) în micro-buncăre și pâlnii mici pentru făină, zahăr, pulberi fine, ciment și agregate fine unde este nevoie de 180 kgf forță de desprindere.
- Alimentatoare vibrante de mici dimensiuni pentru industria farmaceutică și alimentară unde este nevoie de o curgere lentă și constantă cu debit mediu.
- Mese vibrante de laborator pentru compactarea probelor, eliminarea bulelor de aer din beton de test sau rășini, unde amplitudinea de la 1000 RPM asigură o compactare superioară.
- Site și ciururi de mici dimensiuni pentru cernere de control a materialelor granulare fine, cu randament mai mare decât modelele de 50/1 și 100/1.
Ghid de Alegere Corectă
Alegeți modelul 200/1 aLL atunci când aveți o structură ușoară-medie și aveți nevoie de o forță de 1.8 kN la 1000 RPM. Este soluția perfectă pentru a crea o vibrație de desprindere profundă, nu de transport rapid, pe buncăre de 0.3 – 0.8 mc. Dacă materialul nu curge din cauza frecării pe pereți și formează coșuri, acest model de 1.8 kN la 1000 rpm este mai eficient decât un model de 3000 rpm de 3 kN care ar compacta materialul. Pentru buncăre peste 1 metru cub, treceți la modelul 300/1 sau 500/1 aLL.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații de anti-blocaj.
