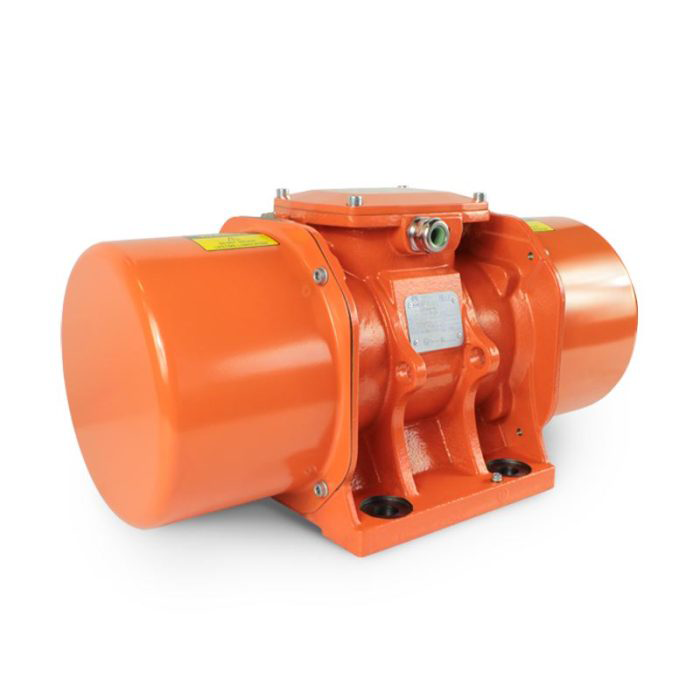

Motor vibrator trifazat 1100/1 aLL
Cod: 11001TUn motor vibrator trifazat 1100/1 aLL este soluția pentru buncărele și silozurile medii care necesită o vibrație ultra-profundă, lentă și cu putere mare de desprindere (1000 rpm). Generând o forță centrifugă de 11 kN (aproximativ 1100 kgf), acest motovibrator industrial este proiectat special pentru a preveni blocajele și a asigura curgerea, acolo unde vibrația de înaltă frecvență nu are efect de penetrare.
Construit pentru a oferi fiabilitate industrială, modelul de motor vibrator trifazat 1100/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită puterii de 0.75 kW și a greutății de 80 kg, este alegerea ideală pentru integrarea pe utilaje vibrante medii unde este nevoie de o vibrație de 1000 rpm cu amplitudine mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 1100/1 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 1100/1 (6 poli, 1000 RPM la 50Hz) |
| Cod produs | 11001T |
| Marca | aLL industriaL |
| Forță centrifugă | 11 kN (~1100 kgf) |
| Moment de lucru | 62,70 kg.cm |
| Dezechilibru | 31,35 kg.cm |
| Greutate proprie unitară | 80 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6308 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,75 kW |
| Curent nominal maxim | Y: 1,42 A |
| Factor de putere | 0,78 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M25x1.5 |

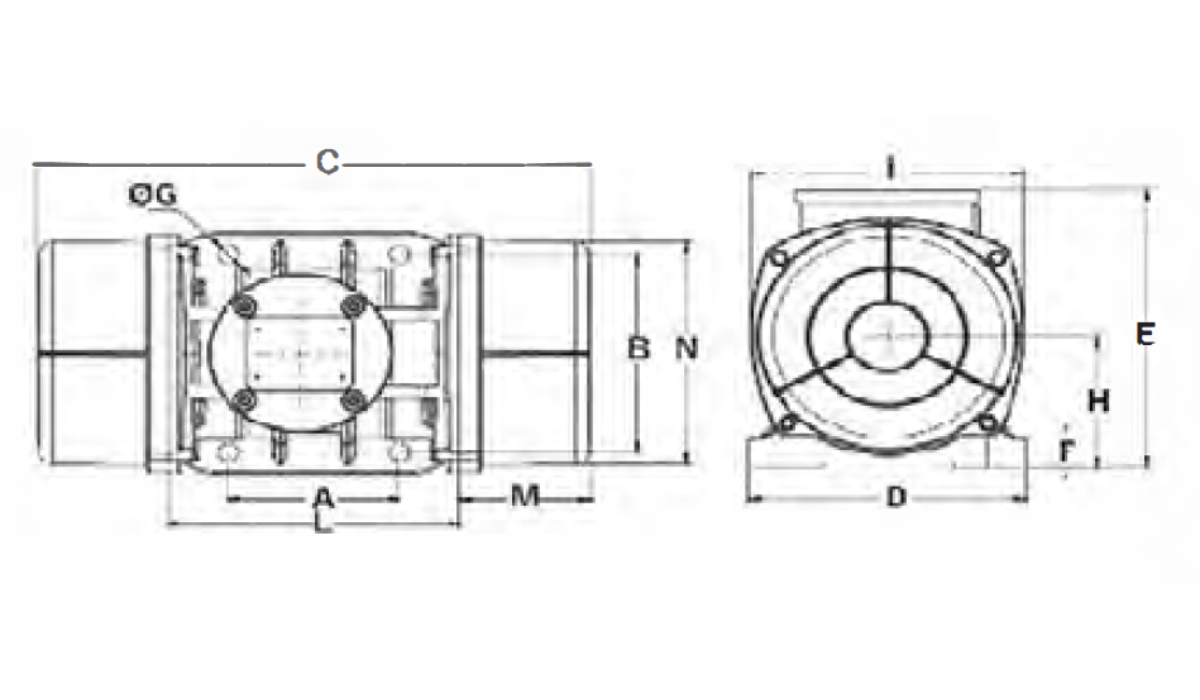

Dimensiuni gabarit și montaj ( Gabarit 60 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 190 mm |
| C – Lungime totală motor | 514.5 mm |
| D – Lățime talpă | 230 mm |
| E – Înălțime totală | 262 mm |
| F – Grosime talpă | 30 mm |
| G – Diametru găuri fixare | Ø 17 mm – 4 găuri |
| H – Înălțime ax | 122 mm |
| I – Lățime corp interior | 237 mm |
| L – Lățime cutie borne | 224.5 mm |
| M – Lungime capac mase | 145 mm |
| N – Diametru capace | 222 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 125 Nm (M16) |
| Șurub fixare | M16 |
| Șaibă | 17 X 30 |

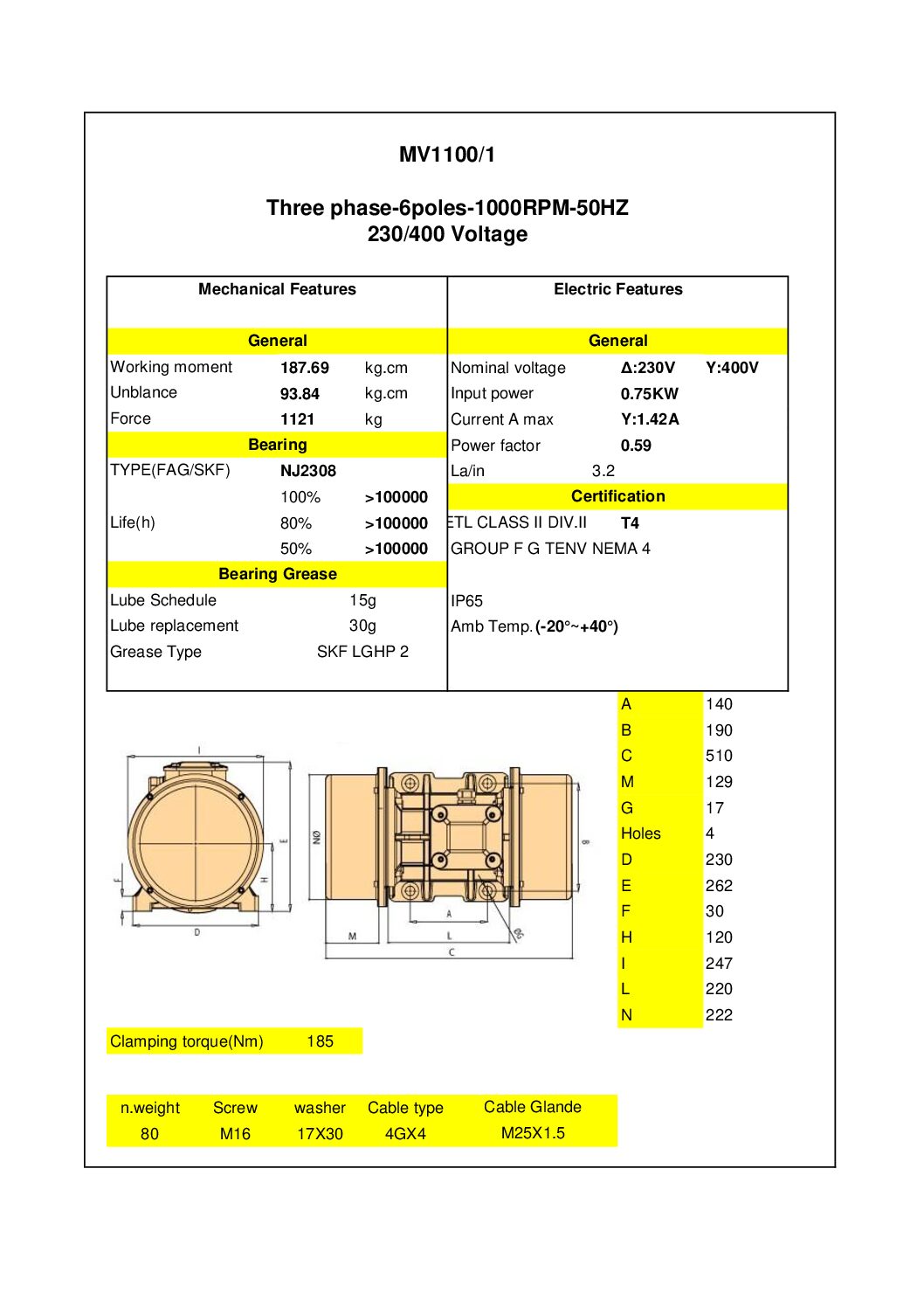

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 1100/1 aLL – 220/380V – 1000 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor Vibrator Trifazat 1100/1 aLL
- Vibrație Ultra-Profundă la 1000 RPM: Spre deosebire de modelele de 3000 RPM care vibrează superficial, frecvența de 1000 RPM asigură o undă de vibrație cu penetrare mare și amplitudine ridicată, ideală pentru desprinderea materialului blocat pe pereții silozurilor de 3-5 mc.
- Forță de 11 kN la Doar 0.75 kW – Cel Mai Eficient din Gabarit 60: Modelul 1100/1 aLL oferă 1100 kgf cu un consum de doar 0.75 kW, fiind perfect pentru regim S1 continuu ca sistem anti-blocaj permanent cu costuri energetice reduse.
- Design Industrial Compact Gabarit 60: Cu o greutate de 80 kg și lungime de 514.5mm, se montează pe construcții metalice medii fără structuri speciale, oferind forța maximă disponibilă în gabarit 60 la 1000 RPM.
- Fiabilitate Industrială Reală: Beneficiază de aceleași standarde ca modelele mari: bobinaj de cupru, protecție IP66, izolație Clasa F și rulmenți 6308 2Z C3 cu viață >100.000h, proiectat pentru industrie grea și medii cu praf abraziv.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 1100/1 aLL este deosebit de eficient în:
- Prevenirea blocajelor (anti-boltire) în buncăre medii și silozuri mici de 2-5 mc pentru ciment, var, făină, nisip, agregate fine și materiale cu coeziune mare.
- Alimentatoare vibrante de dimensiuni medii-mari pentru industria materialelor de construcții unde este nevoie de o curgere lentă și constantă la 1000 rpm.
- Mese vibrante medii pentru compactarea betonului și a prefabricatelor, eliminarea bulelor de aer și compactarea matrițelor de turnătorie grele.
- Site și ciururi vibrante medii pentru cernere și transport de materiale granulare, unde 11 kN asigură deblocare și transport eficient fără segregare.
Ghid de Alegere Corectă
Alegeți modelul 1100/1 aLL atunci când aveți o structură medie și aveți nevoie de o forță de 11 kN la 1000 RPM. Este soluția perfectă pentru a crea o vibrație de desprindere profundă pe buncăre de 3 – 5 mc. Dacă materialul nu curge din cauza frecării pe pereți și formează bolți consolidate, acest model de 11 kN la 1000 rpm este mai eficient decât un model de 3000 rpm de 18 kN. Pentru buncăre peste 5 metri cubi, treceți la modelul 1500/1 sau 1600/1 aLL, iar pentru structuri peste 8 mc la 2100/1 aLL.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații de anti-blocaj.
