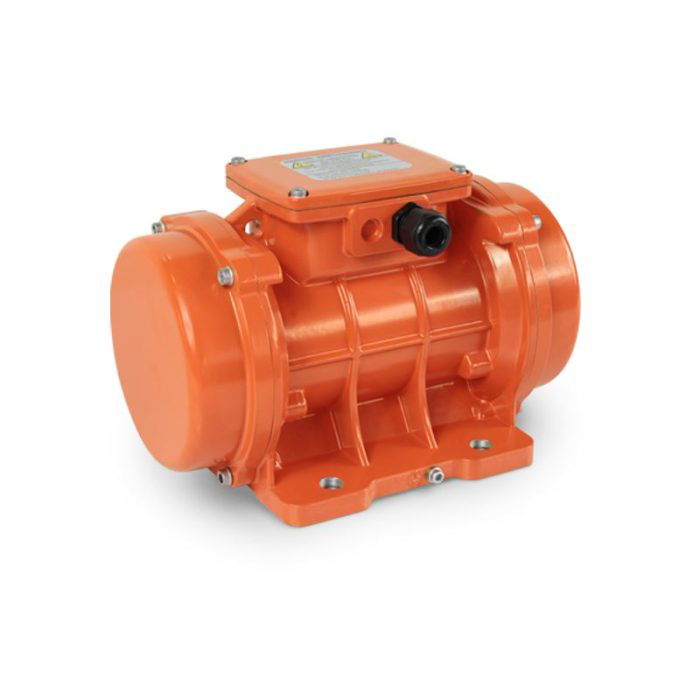

Motor vibrator trifazat 50/1 aLL
Cod: 501TUn motor vibrator trifazat 50/1 aLL este soluția de pornire pentru procesele care necesită o vibrație profundă, lentă și cu putere mare de desprindere (1000 rpm). Generând o forță centrifugă de 0.5 kN (aproximativ 50 kgf), acest motovibrator compact este proiectat special pentru a preveni blocajele și a asigura curgerea, acolo unde vibrația de înaltă frecvență nu are efect de penetrare, cum ar fi golirea micro-buncărelor, a pâlniilor mici și activarea materialelor cu tendință de boltire.
Construit pentru a oferi fiabilitate industrială în format ultra-compact, modelul de motor vibrator trifazat 50/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită consumului extrem de redus de energie de doar 0.12 kW și a greutății minime de 13.1 kg, este alegerea ideală pentru integrarea pe utilaje ușoare, buncăre din inox de mici dimensiuni și sisteme de dozare unde este nevoie de o vibrație de 1000 rpm care să nu deterioreze structura.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 50/1 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 50/1 (6 poli, 1000 RPM la 50Hz) |
| Cod produs | 501T |
| Marca | aLL industriaL |
| Forță centrifugă | 0,5 kN (~50 kgf) |
| Moment de lucru | 2,85 kg.cm |
| Dezechilibru | 1,42 kg.cm |
| Greutate proprie unitară | 13,1 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6204 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,12 kW |
| Curent nominal maxim | Y: 0,4 A |
| Factor de putere | 0,70 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M20x1.5 |

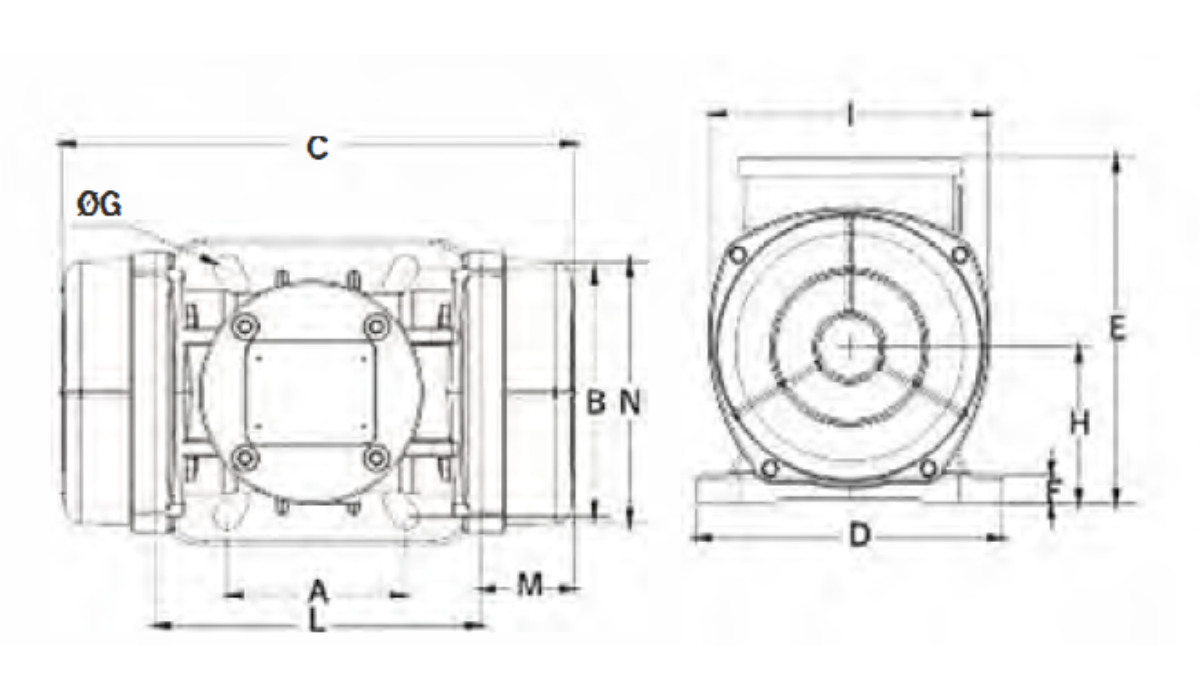

Dimensiuni gabarit și montaj ( Gabarit 30 ) |
|
| A – Interaxă găuri lungime | 90 mm |
| B – Interaxă găuri lățime | 125 mm |
| C – Lungime totală motor | 307 mm |
| D – Lățime talpă | 130 mm |
| E – Înălțime totală | 175 mm |
| F – Grosime talpă | 14 mm |
| G – Diametru găuri fixare | Ø 13 mm – 4 găuri |
| H – Înălțime ax | 78 mm |
| I – Lățime corp interior | 142 mm |
| L – Lățime cutie borne | 163 mm |
| M – Lungime capac mase | 72 mm |
| N – Diametru capace | 134 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 80 Nm (M12) |
| Șurub fixare | M12 |
| Șaibă | 13 X 24 |

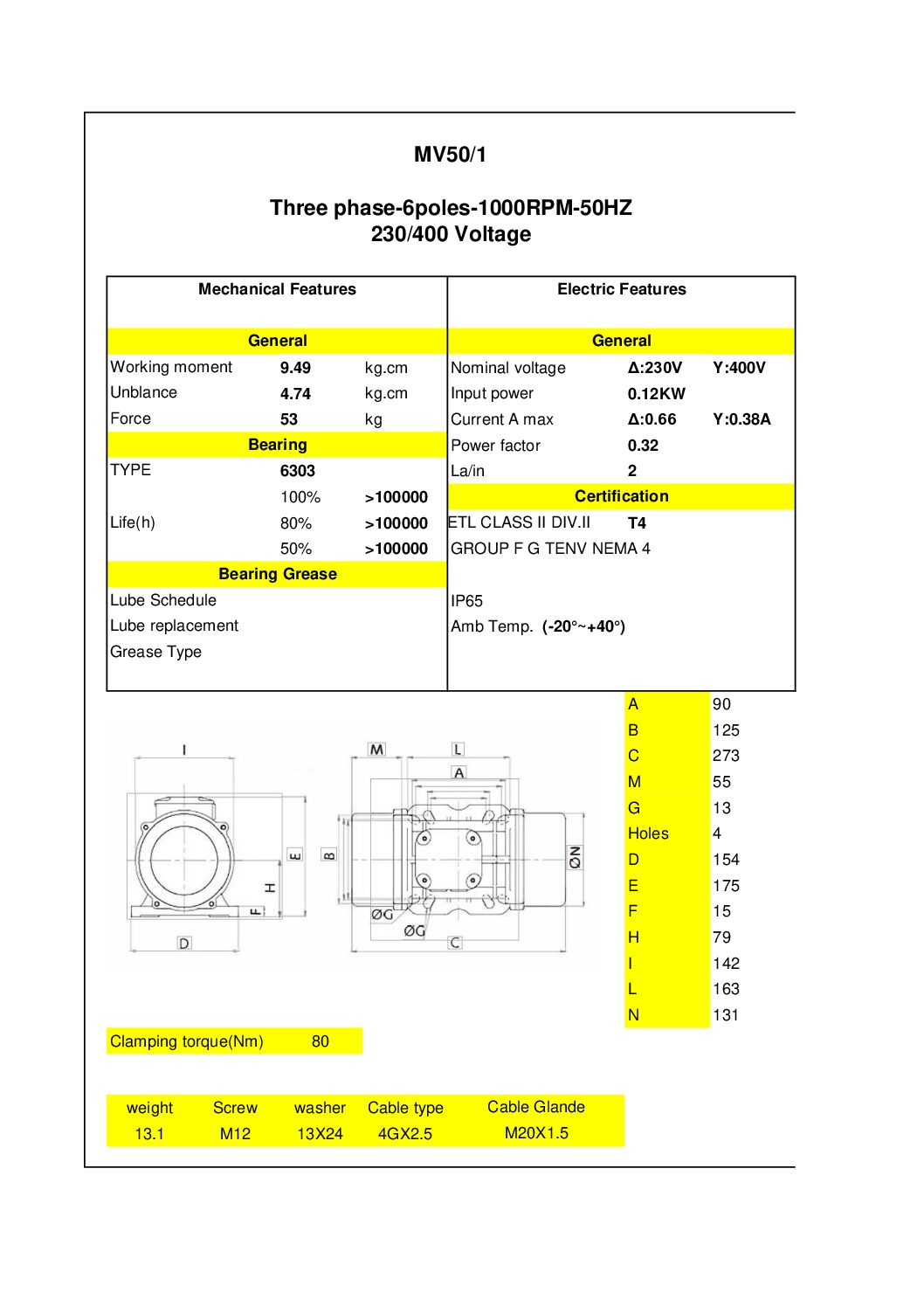

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 50/1 aLL – 220/380V – 1000 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor Vibrator Trifazat 50/1 aLL
- Vibrație Ultra-Profundă la 1000 RPM: Spre deosebire de modelele de 3000 RPM care vibrează superficial, frecvența de 1000 RPM a modelului 50/1 aLL asigură o undă de vibrație cu penetrare maximă și amplitudine mare, ideală pentru desprinderea materialului coeziv blocat pe pereții buncărului fără a-l compacta suplimentar.
- Cel mai Economic din Gama de 1000 RPM Gabarit 30: Cu o putere de doar 0.12 kW (120W), poate funcționa în regim S1 continuu cu costuri energetice aproape nule, fiind perfect pentru a fi lăsat permanent pornit ca sistem anti-blocaj și anti-boltire pe micro-buncăre și pâlnii mici.
- Design Industrial Compact Gabarit 30: Cu o greutate de doar 13.1 kg și lungime totală de 307mm, se montează fără ranforsări pe cele mai ușoare construcții din tablă subțire sau inox alimentar de 1-2mm, acolo unde un motovibrator de 7.8 kN ar deforma structura.
- Fiabilitate Industrială Reală: Deși este cel mai mic motovibrator de 1000 rpm din gama aLL, beneficiază de aceleași standarde ca modelele mari: bobinaj 100% cupru, protecție IP66 complet etanșă, izolație Clasa F și rulmenți 6204 2Z C3 cu viață >100.000h la 100% forță.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 50/1 aLL este deosebit de eficient în:
- Prevenirea blocajelor (anti-boltire) în micro-buncăre și pâlnii mici pentru făină, zahăr, pulberi fine farmaceutice și chimice, lapte praf și condimente unde curgerea este dificilă.
- Alimentatoare vibrante de mici dimensiuni pentru industria farmaceutică și alimentară unde este nevoie de o curgere lentă și constantă, dozată precis la 1000 rpm fără segregare.
- Mese vibrante de laborator pentru compactarea probelor, eliminarea bulelor de aer din beton de test, rășini epoxidice, ciocolată sau matrițe de turnătorie cu amplitudine mare.
- Site și ciururi de mici dimensiuni pentru cernere de control a materialelor granulare fine, unde frecvența joasă de 1000 RPM asigură o sitare eficientă fără aruncarea materialului.
Ghid de Alegere Corectă
Alegeți modelul 50/1 aLL atunci când aveți o structură foarte ușoară și aveți nevoie de cea mai mică forță disponibilă la 1000 RPM. Este soluția perfectă pentru a crea o vibrație de desprindere profundă, nu de transport rapid. Dacă materialul nu curge din cauza frecării pe pereți și formează coșuri sau bolți, acest model de 0.5 kN la 1000 rpm este mult mai eficient decât un model de 3000 rpm de 1 kN care ar tasa materialul. Pentru buncăre de 0.2 – 0.5 metri cubi, treceți la modelul 100/1 sau 200/1 aLL, iar pentru capacități peste 0.8 mc, la modelul 300/1 aLL.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații de anti-blocaj.
