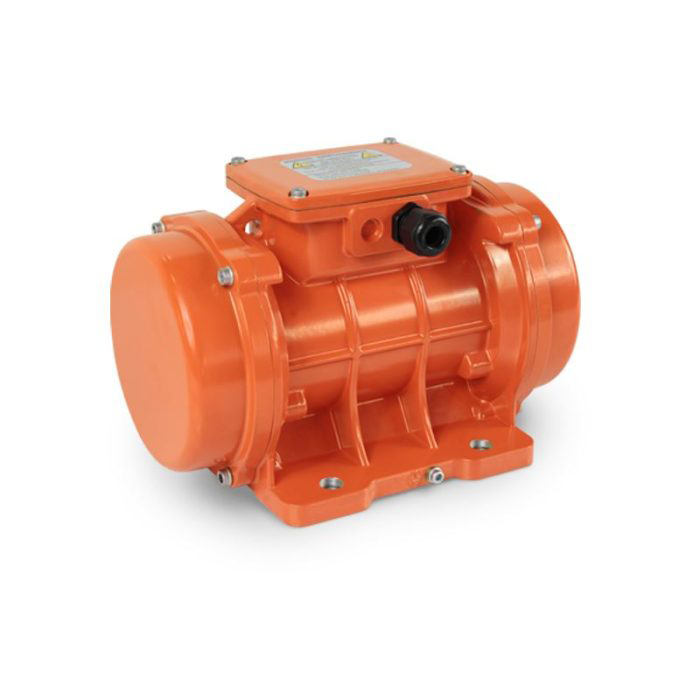

Motor vibrator trifazat 500/1 aLL
Cod: 5001TUn motor vibrator trifazat 500/1 aLL este soluția de pornire pentru procesele care necesită o vibrație profundă, lentă și cu putere mare de desprindere (1000 rpm). Generând o forță centrifugă de 5 kN (aproximativ 500 kgf), acest motovibrator compact este proiectat special pentru a preveni blocajele și a asigura curgerea, acolo unde vibrația de înaltă frecvență nu are efect de penetrare, cum ar fi golirea micro-buncărelor, a pâlniilor mici și activarea materialelor cu tendință de boltire.
Construit pentru a oferi fiabilitate industrială în format ultra-compact, modelul de motor vibrator trifazat 500/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită consumului extrem de redus de energie de doar 0.55 kW și a greutății minime de 36.5 kg, este alegerea ideală pentru integrarea pe utilaje ușoare, buncăre din inox de mici dimensiuni și sisteme de dozare unde este nevoie de o vibrație de 1000 rpm care să nu deterioreze structura.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 500/1 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 500/1 (6 poli, 1000 RPM la 50Hz) |
| Cod produs | 5001T |
| Marca | aLL industriaL |
| Forță centrifugă | 5 kN (~500 kgf) |
| Moment de lucru | 28,50 kg.cm |
| Dezechilibru | 14,25 kg.cm |
| Greutate proprie unitară | 36,5 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6206 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,55 kW |
| Curent nominal maxim | Y: 1,2 A |
| Factor de putere | 0,70 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M20x1.5 |

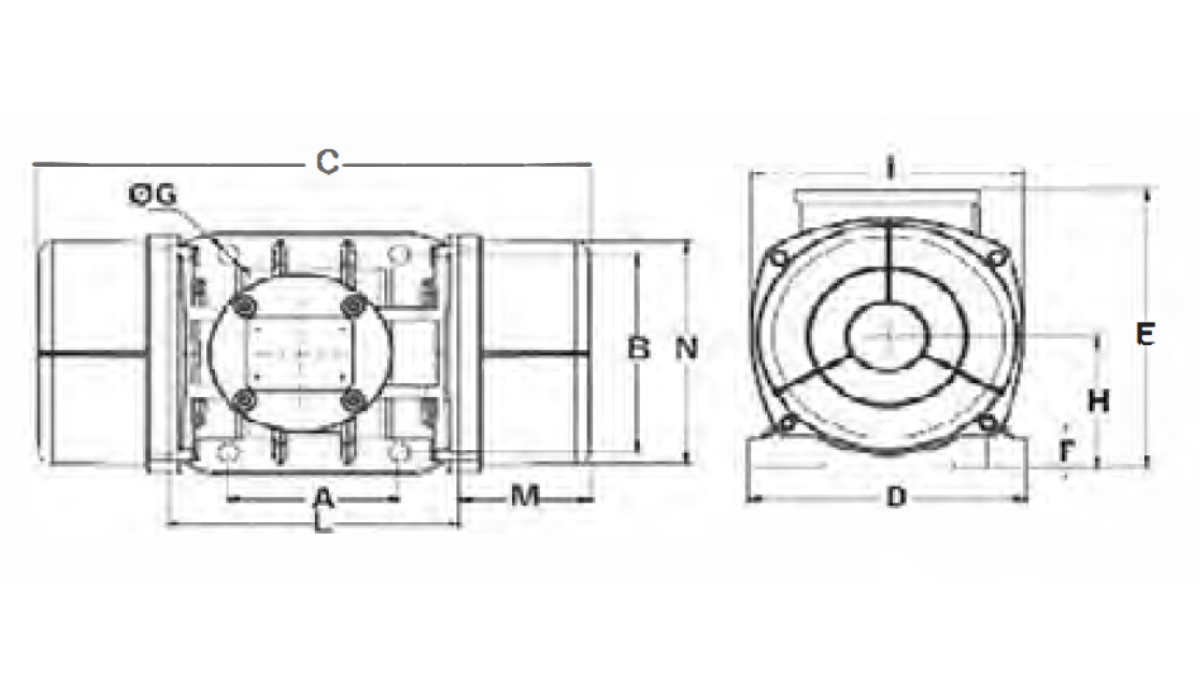

Dimensiuni gabarit și montaj ( Gabarit 50 ) |
|
| A – Interaxă găuri lungime | 120 mm |
| B – Interaxă găuri lățime | 170 mm |
| C – Lungime totală motor | 458 mm |
| D – Lățime talpă | 208 mm |
| E – Înălțime totală | 210 mm |
| F – Grosime talpă | 24 mm |
| G – Diametru găuri fixare | Ø 17 mm – 4 găuri |
| H – Înălțime ax | 95 mm |
| I – Lățime corp interior | 180 mm |
| L – Lățime cutie borne | 205 mm |
| M – Lungime capac mase | 126 mm |
| N – Diametru capace | 170 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 125 Nm (M16) |
| Șurub fixare | M16 |
| Șaibă | 17 X 30 |

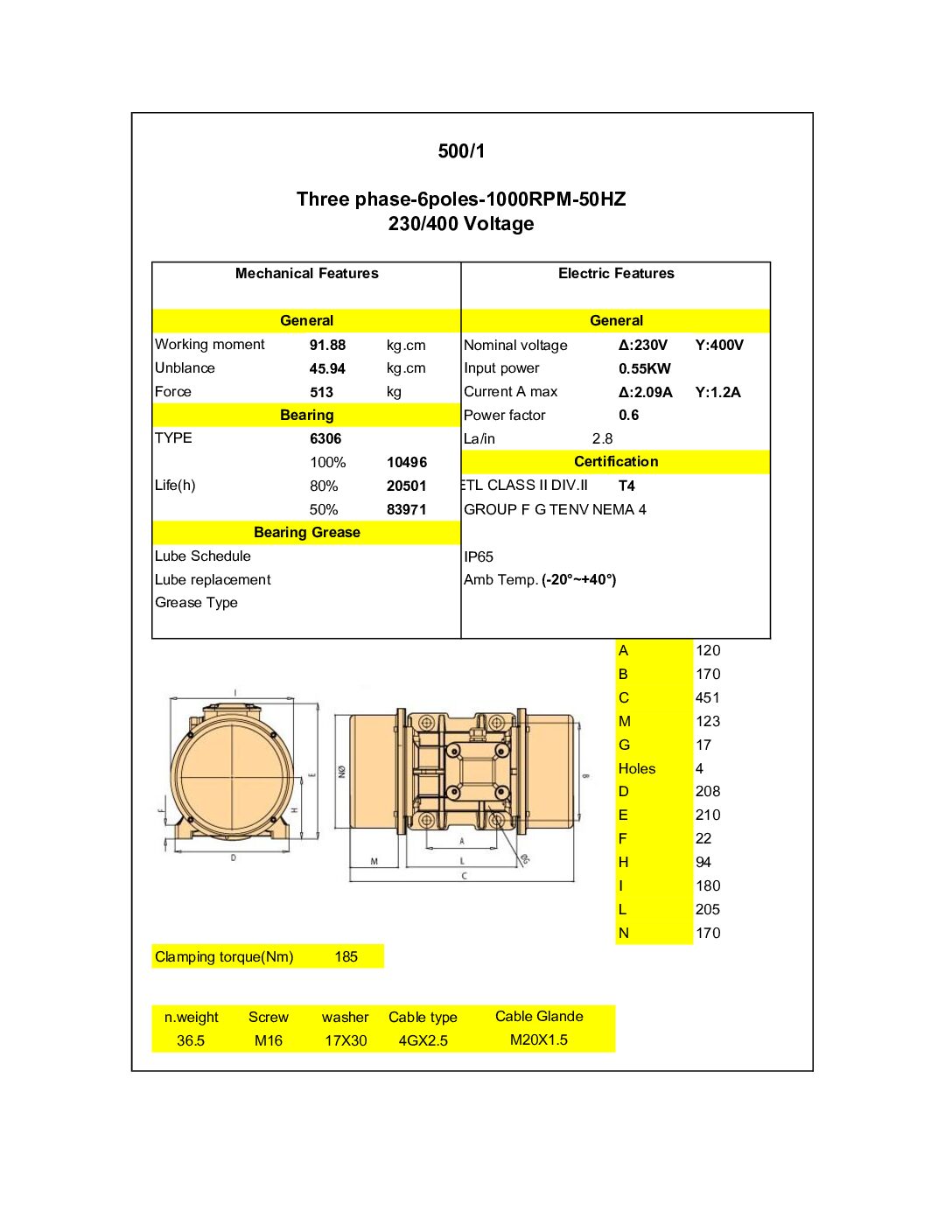

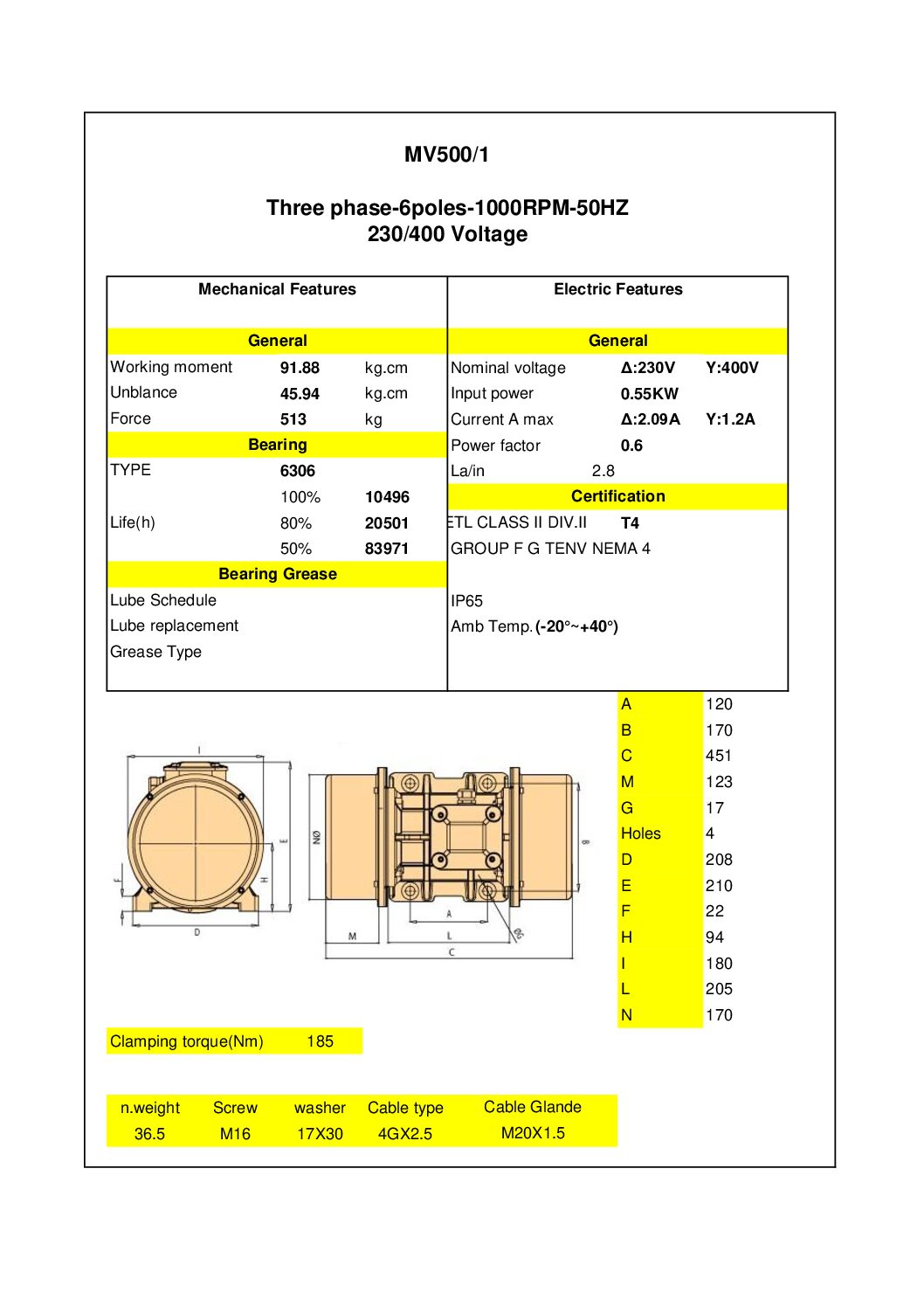

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 500/1 aLL – 220/380V – 1000 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor Vibrator Trifazat 500/1 aLL
- Vibrație Profundă la 1000 RPM: Spre deosebire de modelele de 3000 RPM care vibrează superficial, frecvența de 1000 RPM asigură o undă de vibrație cu penetrare mare, ideală pentru desprinderea materialului blocat pe pereții buncărului, cu forță de 500 kgf optimă pentru materiale coezive medii.
- Cel mai Economic din Gama de 1000 RPM Gabarit 50 cu Forță Mare: Cu o putere de doar 0.55 kW, poate funcționa în regim S1 continuu, cu costuri energetice reduse, fiind perfect pentru a fi lăsat permanent pornit ca sistem anti-blocaj pe buncăre de 1.5-2.5 mc.
- Design Ultra-Compact Gabarit 50: Cu o greutate de doar 36.5 kg și lungime de 458mm, se montează fără ranforsări majore pe construcții din tablă medie sau inox, fiind pragul superior de forță în gabarit 50 la 1000 RPM.
- Fiabilitate Industrială Reală: Beneficiază de aceleași standarde ca modelele mari: bobinaj de cupru, protecție IP66, izolație Clasa F și rulmenți 6206 2Z C3 cu viață >100.000h, construit pentru medii industriale grele.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 500/1 aLL este deosebit de eficient în:
- Prevenirea blocajelor (anti-boltire) în micro-buncăre și pâlnii mici pentru făină, zahăr, pulberi fine, ciment, var și agregate fine cu tendință de boltire accentuată.
- Alimentatoare vibrante de mici dimensiuni pentru industria farmaceutică și alimentară unde este nevoie de o curgere lentă și constantă cu debit mare la 1000 rpm.
- Mese vibrante de laborator pentru compactarea probelor, eliminarea bulelor de aer din beton de test sau rășini, unde 5 kN asigură o compactare superioară față de gama 40/15 – 300/1.
- Site și ciururi de mici dimensiuni pentru cernere de control a materialelor granulare fine, cu capacitate de transport și deblocare îmbunătățită.
Ghid de Alegere Corectă
Alegeți modelul 500/1 aLL atunci când aveți o structură ușoară-medie și aveți nevoie de o forță de 5 kN la 1000 RPM. Este soluția perfectă pentru a crea o vibrație de desprindere profundă, nu de transport rapid, pe buncăre de 1.5 – 2.5 mc. Dacă materialul nu curge din cauza frecării pe pereți și formează coșuri consolidate, acest model de 5 kN la 1000 rpm este mai eficient decât un model de 3000 rpm de 8 kN. Pentru buncăre peste 2.5 metri cubi, treceți la modelul 800/1 sau 1100/1 aLL.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații de anti-blocaj.
