Motor vibrator trifazat 90/15 aLL
Cod: 9015TUn motor vibrator trifazat 90/15 aLL este soluția de deblocare eficientă pentru procesele care necesită o vibrație profundă și constantă la frecvență medie (1500 rpm). Generând o forță centrifugă de 0.9 kN (aproximativ 91 kgf), acest motovibrator din Gabarit 20 este de 3 ori mai puternic decât modelul 40/15, păstrând același tipar de prindere, fiind proiectat special pentru golirea buncărelor mici, activarea jgheaburilor de alimentare și prevenirea blocajelor de material cu granulație medie.
Construit pentru a oferi fiabilitate industrială în format compact, modelul de motor vibrator trifazat 90/15 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și jeturi de apă (IP65). Datorită consumului redus de doar 0.12 kW și a greutății de 6.8 kg, este alegerea ideală pentru integrarea în utilaje ușoare, silozuri mici și alimentatoare vibrante unde este nevoie de o vibrație de 1500 rpm cu putere de desprindere superioară.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 90/15 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 90/15 (4 poli, 1500 RPM la 50Hz) |
| Cod produs | 9015T |
| Marca | aLL industriaL |
| Forță centrifugă | 0,9 kN (~91 kgf) |
| Moment de lucru | 3,65 kg.cm |
| Dezechilibru | 1,82 kg.cm |
| Greutate proprie unitară | 6,8 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP65 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6203 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP65 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,12 kW |
| Curent nominal maxim | Y: 0,31 A |
| Factor de putere | 0,70 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M20x1.5 |

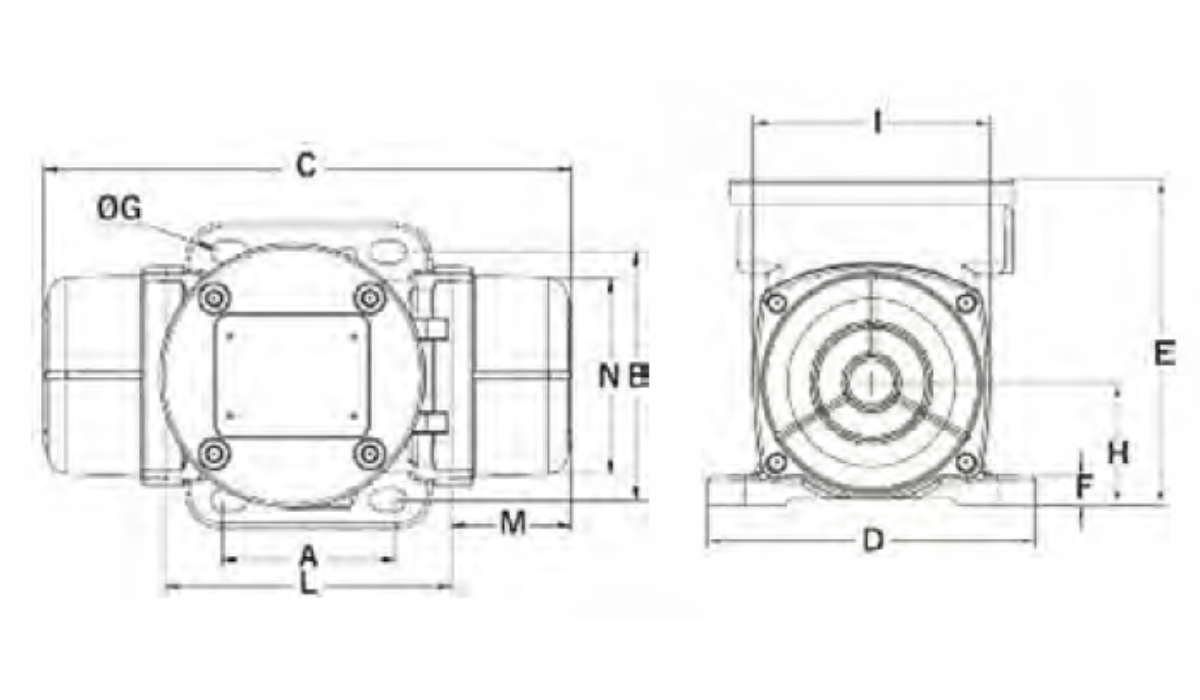

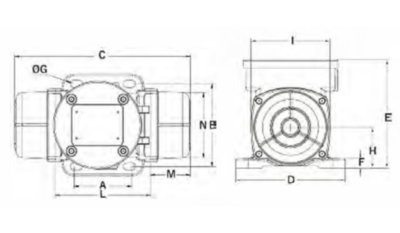

Dimensiuni gabarit și montaj ( Gabarit 20 ) |
|
| A – Interaxă găuri lungime | 62-74 mm |
| B – Interaxă găuri lățime | 106 mm |
| C – Lungime totală motor | 233 mm |
| D – Lățime talpă | 130 mm |
| E – Înălțime totală | 155 mm |
| F – Grosime talpă | 13 mm |
| G – Diametru găuri fixare | Ø 9 mm – 4 găuri |
| H – Înălțime ax | 63,5 mm |
| I – Lățime corp interior | 119 mm |
| L – Lățime cutie borne | 123 mm |
| M – Lungime capac mase | 55 mm |
| N – Diametru capace | 111 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 23 Nm (M8) |
| Șurub fixare | M8 |
| Șaibă | 8,4 X 16 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 90/15 aLL – 220/380V – 1500 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului 90/15 aLL
- Forță Triplă în Același Gabarit: Cu 0.9 kN, oferă de 3 ori mai multă forță decât modelul 40/15, păstrând interaxul A 62-74mm, permițând un upgrade direct fără modificarea suportului.
- Vibrație de Adâncime 1500 RPM: Frecvența de 4 poli asigură o penetrare excelentă în material, ideală pentru desprinderea materialelor care se tasează, spre deosebire de vibrația superficială de 3000 RPM.
- Consum Redus, Impact Mare: Cu doar 0.12 kW putere absorbită, este extrem de economic pentru funcționare continuă S1, fiind perfect ca sistem anti-arcadă permanent.
- Construcție Robustă IP65: Protecție completă la praf și jeturi de apă, bobinaj de cupru și rulmenți 6203 2Z C3, garantând o durată de viață de peste 100.000 de ore chiar și în medii cu praf.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 90/15 aLL este deosebit de eficient în:
- Golirea buncărelor și silozurilor mici de 100-500 kg pentru nisip, ciment, cereale, granule plastice.
- Jgheaburi și alimentatoare vibrante ușoare pentru transport lent și controlat, unde 3000 RPM ar arunca materialul.
- Site de control și cernere pentru materiale cu granulație medie, unde este nevoie de o amplitudine mai mare.
- Compactare pe mese vibrante mici pentru prefabricate ușoare, dale și elemente de beton cu înălțime redusă.
Ghid de Alegere Corectă
Alegeți modelul 90/15 aLL atunci când modelul 40/15 de 0.3 kN nu mai face față și materialul rămâne blocat. Este pragul ideal de putere pentru structuri ușoare-medii, oferind un salt semnificativ de forță fără a necesita ranforsări majore ale buncărului. Dacă aveți un buncăr sub 1 metru cub cu material care curge greu, acesta este modelul corect la 1500 rpm. Pentru buncăre peste 1 mc sau materiale foarte coezive, urcați spre gama 200/15 – 300/15.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1500 RPM pentru aplicații de deblocare și transport.
