Cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42)
Cod: HRCE130Un cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42) este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 1610 cu fixare pe exterior. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.

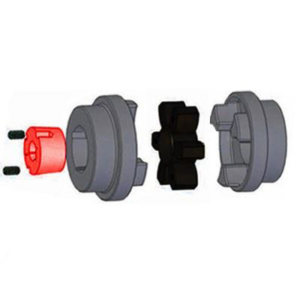

Modelul este format din doua semicuple din fonta GG25 tip HRCE (H) cu fixare pe exterior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42)
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC130 BC1610 (12-42) fixare pe exterior / HRCE (Tip H – Fixare pe exterior) / Cod cupla: 045P0003 |
| Cod produs | HRCE130 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe exterior – bucsa se monteaza pe exteriorul flansei, permitand demontarea fara a deplasa utilajele si fara a demonta cuplajul. |
| Componenta cuplaj complet | 2 semicuple HRCE Tip H + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 1610 (12-42) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 5,46 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,00780 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 315 Nm |
| Cuplu Maxim | 720 Nm |
| Rigiditate dinamica | 130 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,4 mm / Axial: +0,8 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 130 daca puterea de calcul ≤ 47,5 kW la 1440 rpm / 52,8 kW la 1600 rpm / 59,4 kW la 1800 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 130 mm |
| Lungime semicuple – B | 105 mm |
| Dimensiune (intre flanse) – E | 50 mm |
| Dimensiune (combinatii flanse) – F, F† | 53 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. F se refera la combinatiile FF (HRCi/HRCi), FH (HRCi/HRCE), HH (HRCE/HRCE), FB (HRCi/HRCP), HB (HRCE/HRCP), BB (HRCP/HRCP). |
| Dimensiune (spatiu element) – G | 36 mm |
| Lungime totala asamblata L | 89 mm (FF) / 110 mm (FB/HB) / 131 mm (BB) – Pentru varianta HH (HRCE/HRCE) cu 2 bucse 1610 montate pe exterior |
Date alezaj – HRCE (H) fixare pe exterior cu bucsa 1610 |
|
| Tip constructiv | HRCE (H FIXARE PE EXTERIOR) CU BUCSA TAPER LOCK – H (FIXARE PE EXTERIOR) HRCE conform desenului F/H/H din fisa |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. Varianta pe exterior permite scoaterea bucsei fara a desface cuplajul. |
| Diametru alezaj cu bucsa 1610 | 12 – 42 mm / 1 1/2″ – gama de alezaje disponibile cu bucsa 1610 (12-42) |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 60 mm (Max.) – pentru varianta pregaurita HRCP (B) 130, Pilot H9 15 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 42 mm / 1 1/2″ cu bucsa marime 1610 – limita maxima pentru aceasta marime |
| Marime Bucsa Taper Lock compatibila | 1610 – varianta BC1610 (12-42) |
| Surub peste pana | M10 – surubul de strangere al bucsei Taper Lock |
| Dimensiuni C / D / J† | C: 18,0 mm / D: 26,5 mm / J†: 38 mm (pentru HRCi 130 F si HRCE 130 H) – J reprezinta spatiul necesar pentru manevrarea cheii. C: 39 mm / D: 47,5 mm (pentru HRCP B 130) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 130 | HRCi (Tip F – Fixare pe interior): 045P0002 / HRCE (Tip H – Fixare pe exterior): 045P0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045P0004 / Element Standard Temp. -40°C/+100°C: 045P0009 |
| Compatibil cu | Element elastic HRC 130 Standard 045P0009, Element F.R.A.S. 045P0006, Flanse HRCi 130 Tip F (045P0002) si HRCE 130 Tip H (045P0003). Pentru acest produs HRC130 BC1610 (12-42) fixare pe exterior ai nevoie de 2 bucse Taper Lock 1610 cu alezaj la alegere intre 12-42mm. Compatibil si in combinatii mixte FB (HRCi/HRCP) sau HB (HRCE/HRCP). Material: GG25. Toleranta alezajului este H7. |
| Nota generala | Toate dimensiunile sunt in milimetri, daca nu se specifica altfel. Material: GG25. Toleranta alezajului este H7, daca nu se specifica altfel. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 5,46 kg valabila pentru tip FF (HRCi/HRCi) echipat cu bucse Taper Lock de dimensiuni medii. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului. Turatiile maxime ale cuplajului sunt calculate pe baza vitezei periferice admisibile pentru materialul butucului. |
Ce este un Cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42) si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42) este varianta HRCE 130 Tip H, cu montarea bucsei Taper Lock 1610 pe exteriorul flansei, pentru o lungime totala de 89 mm in varianta FF/HH si acces facil la suruburi. Spre deosebire de varianta cu fixare pe interior, aceasta permite demontarea bucsei fara a muta cuplajul.
Modelul de cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42) – cod cupla: 045P0003 – permite alezaje de la 12 la 42 mm cu bucsa 1610 si compenseaza dezalinieri paralel 0,4 mm, axial +0,8 mm si unghiular pana la 1°. Alegerea se face pe baza puterii de calcul: Putere de calcul = Putere utilaj x Factor serviciu (Fs 1,12 pentru motor electric 8-16 ore sarcina uniforma). Daca puterea de calcul ≤ 47,5 kW la 1440 rpm, HRC 130 este corect dimensionat.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42)
- Design Ultra-Compact si Fail-Safe 89mm – Fixare pe exterior: Diametru exterior 130 mm, lungime totala 89 mm in varianta HH (HRCE/HRCE) cu 2 bucse pe exterior. Acces usor la suruburi – nu trebuie sa desfaci cuplajul pentru a scoate bucsa. Conexiune fail-safe cu gheare interconectate.
- Montaj rapid cu bucsa 1610 – Demontare fara deplasare: Nu necesita prelucrare – alegi alezajul 12-42mm si montezi direct pe ax. Fixarea pe exterior permite extractia rapida a bucsei cu suruburile de extractie, fara a deplasa motorul sau utilajul.
- Amortizarea Vibratiilor: Elementul elastic din cauciuc -40°C/+100°C absoarbe socurile. Putere nominala 47,5 kW la 1440 rpm, 95,0 kW la 2880 rpm, 99 kW la 3000 rpm. Cuplu nominal 315 Nm, maxim 720 Nm. Rigiditate 130 Nm/°.
- Flexibilitate la alezaj: Bucsa 1610 acopera de la 12mm la 42mm (1 1/2″) cu aceeasi flansa – schimbi doar bucsa daca schimbi motorul, nu tot cuplajul.
- Solutie completa: 2 semicuple HRCE 130 H + 1 element elastic 045P0009 + 2 bucse 1610 (12-42). Masa 5,46 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42)
Conform tabelului cu factori de serviciu din fisa tehnica din imagini, un cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42) acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor. In acest regim, cuplajul HRC130 BC1610 asigura functionare silentioasa la turatii de pana la 3600 rpm.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate. Se recomanda montarea penelor cu joc la partea superioara in cazul utilizarii bucselor Taper Lock pentru aplicatii cu fluctuatii de sarcina.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura. Pentru aceste aplicatii cu fluctuatii mari de cuplu, fisa recomanda analiza de torsiune.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42) este compatibil cu element elastic standard 045P0009 (cauciuc -40°C / +100°C). Pentru montaj cu bucsa, cod flansa HRCE 130 Tip H este 045P0003, iar pentru fixare pe interior alege HRCi 130 Tip F (045P0002) cu aceeasi bucsa 1610. Greutatea redusa de 5,46 kg si momentul de inertie de 0,00780 kgm² fac din HRC 130 solutia compacta pentru puteri medii. Atentie la selectie: pentru compresoare centrifuge majorati factorul de serviciu cu 1,15.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42) pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15. Se recomanda montarea penelor (cu joc la partea superioara, in cazul utilizarii bucselor Taper Lock) pentru aplicatiile in care se prevad fluctuatii de sarcina. Cazuri speciale: Pentru aplicatii care implica socuri puternice, vibratii si fluctuatii semnificative ale cuplului, precum si pentru utilizare cu miscare alternativa, contactati departamentul tehnic aLL industriaL pentru analiza de torsiune.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42)
Modelul de cuplaj elastic cu gheare HRC130 bucsa fixare pe exterior BC1610 (12-42) este proiectat pentru intretinere facila. Pentru detalii privind cuplajele HRC adecvate pentru actionari care utilizeaza volante de motor SAE, consultati aLL industrial. Toate dimensiunile sunt in milimetri, material GG25. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
