Cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior

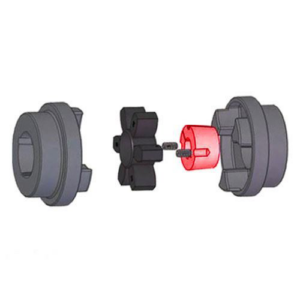

Cod: HRCi130Un cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 1610. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.
Modelul este format din doua semicuple din fonta GG25 tip HRCi (F) cu fixare pe interior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC130 BC1610 (12|42) fixare pe interior / HRCi (Tip F – Fixare pe interior) / Cod cupla: 045P0002 |
| Cod produs | HRCi130 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe interior – bucsa se monteaza din interiorul flansei, pentru lungime totala compacta. |
| Componenta cuplaj complet | 2 semicuple HRCi Tip F + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 1610 (12|42) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 5,46 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,00780 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 315 Nm |
| Cuplu Maxim | 720 Nm |
| Rigiditate dinamica | 130 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,4 mm / Axial: +0,8 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 130 daca puterea de calcul ≤ 47,5 kW la 1440 rpm / 52,8 kW la 1600 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 130 mm |
| Lungime semicuple – B | 105 mm |
| Dimensiune (intre flanse) – E | 50 mm |
| Dimensiune (combinatii flanse) – F, F† | 53 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. |
| Dimensiune (spatiu element) – G | 36 mm |
| Lungime totala asamblata L | 89 mm (FF) / 110 mm (FB/HB) / 131 mm (BB) |
Date alezaj – HRCi (F) fixare pe interior cu bucsa 1610 |
|
| Tip constructiv | HRCi (F FIXARE PE INTERIOR) CU BUCSA TAPER LOCK |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. |
| Diametru alezaj cu bucsa 1610 | 12 – 42 mm / 1 5/8″ – gama de alezaje disponibile cu bucsa 1610 (12|42) |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 60 mm (Max.) – pentru varianta pregaurita HRCP (B) 130, Pilot H9 15 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 42 mm / 1 5/8″ cu bucsa marime 1610 – limita maxima pentru aceasta marime |
| Marime Bucsa Taper Lock compatibila | 1610 – varianta BC1610 (12|42) |
| Surub peste pana | M10 |
| Dimensiuni C / D / J† | C: 18,0 mm / D: 26,5 mm / J†: 38 mm (pentru HRCi 130 F si HRCE 130 H) / C: 39 mm / D: 47,5 mm (pentru HRCP B) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 130 | HRCi (Tip F – Fixare pe interior): 045P0002 / HRCE (Tip H – Fixare pe exterior): 045P0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045P0004 / Element Standard Temp. -40°C/+100°C: 045P0009 |
| Compatibil cu | Element elastic HRC 130 Standard 045P0009, Element F.R.A.S. 045P0006, Flanse HRCi 130 Tip F (045P0002) si HRCE 130 Tip H (045P0003). Pentru acest produs HRC130 BC1610 (12|42) fixare pe interior ai nevoie de 2 bucse Taper Lock 1610 cu alezaj la alegere intre 12-42mm. Material: GG25. |
| Nota generala | Toate dimensiunile sunt in milimetri. Material: GG25. Toleranta alezajului este H7. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 5,46 kg valabila pentru tip FF echipat cu bucse Taper Lock medii. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului. |
Ce este un Cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior este varianta HRCi 130 Tip F, cu montarea bucsei Taper Lock 1610 pe interiorul flansei, pentru o lungime totala minima de 89 mm.
Modelul de cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior – cod cupla: 045P0002 – permite alezaje de la 12 la 42 mm cu bucsa 1610 si compenseaza dezalinieri paralel 0,4 mm, axial +0,8 mm si unghiular pana la 1°. Daca puterea de calcul ≤ 47,5 kW la 1440 rpm, HRC 130 este corect dimensionat.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior
- Design Ultra-Compact si Fail-Safe 89mm: Diametru exterior 130 mm, lungime totala 89 mm in varianta FF (HRCi/HRCi) cu 2 bucse pe interior.
- Montaj rapid cu bucsa 1610: Alegi alezajul 12-42mm si montezi direct pe ax.
- Amortizarea Vibratiilor: Putere nominala 47,5 kW la 1440 rpm, 95 kW la 2880 rpm. Cuplu nominal 315 Nm, maxim 720 Nm. Rigiditate 130 Nm/°.
- Flexibilitate la alezaj: Bucsa 1610 acopera de la 12mm la 42mm (1 5/8″) cu aceeasi flansa.
- Solutie completa: 2 semicuple HRCi 130 F + 1 element elastic 045P0009 + 2 bucse 1610 (12|42). Masa 5,46 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor. In acest regim, cuplajul HRC130 BC1610 asigura functionare silentioasa la turatii de pana la 3600 rpm.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura. Pentru aceste aplicatii cu fluctuatii mari de cuplu, fisa recomanda analiza de torsiune.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior este compatibil cu element elastic standard 045P0009 si varianta F.R.A.S. 045P0006. Pentru montaj cu bucsa, cod flansa HRCi 130 Tip F este 045P0002, iar pentru fixare pe exterior alege HRCE 130 Tip H (045P0003) cu aceeasi bucsa 1610. Greutatea redusa de 5,46 kg si momentul de inertie de 0,00780 kgm² fac din HRC 130 solutia compacta pentru puteri medii.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC130 BC1610 (12|42) fixare pe interior
Modelul de cuplaj elastic cu gheare HRC130 BC1610 fixare pe interior este proiectat pentru intretinere facila. F.R.A.S. disponibil la comanda. Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
