Motor trifazat 4kW 3000rpm Ax 28mm IEC100-112 - Vezi lista completa de produse
Specificatii motor trifazat 4kW 3000rpm Ax 28mm IEC100
Date electrice |
|
|---|---|
| Putere nominală motor | 4 kW (4000W) |
| Turație nominală motor | 2860 rpm 50Hz 3435 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 13,36 Nm (Mn) |
| Curent nominal motor | 7,68 A (VΔ/50Hz) 4,50 A (VY/50Hz) *conform placă: 77.68 / 45.03 |
| Curent pornire motor | 7,5 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 92,9% – 100% sarcină (50Hz) 92,4% – 75% sarcină (50Hz) 91,6% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,89 – 100% sarcină |
Date generale |
|

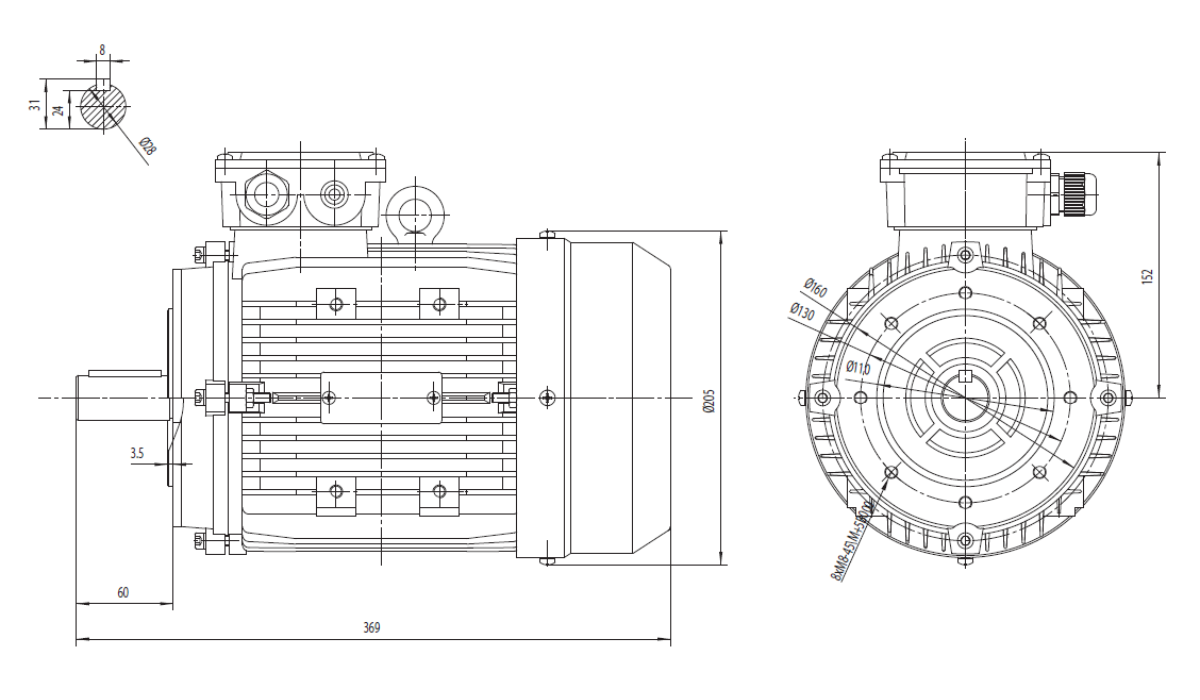

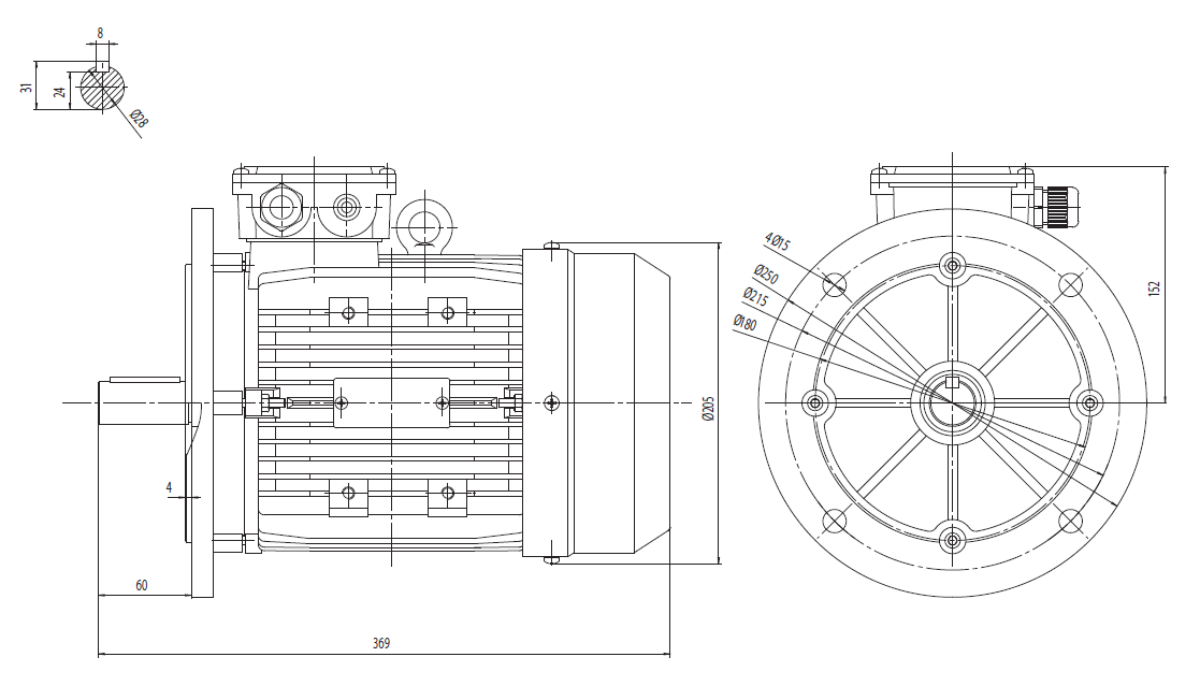

| Mărime carcasă / Montaj | IEC/PAM 100 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 26 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 77 dB(A) LwA 87 dB(A) |
| Moment de inerție | 0,00393 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6206-2RS-C3 |
| Rulment parte neantrenare NDE | 6206-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

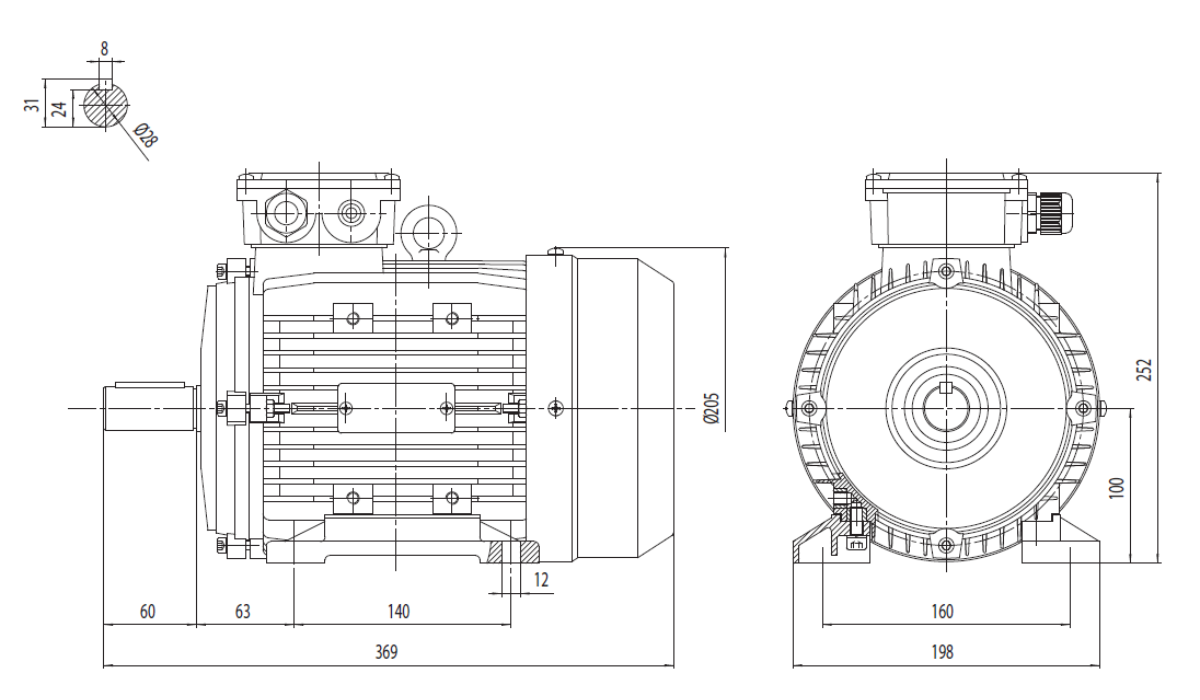

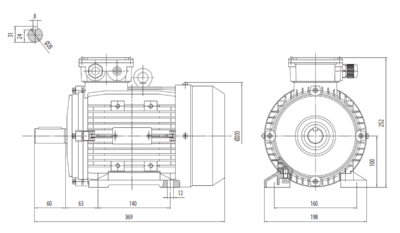

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø28 x 60 mm |
| Lungime totală (L) | 369 mm |
| Distanță găuri talpă (A x B) | A 160 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 63 mm |
| Înălțime ax (H) | 100 mm |
| Înălțime totală cu cutie borne | 252 mm |
| Lățime talpă | 198 mm |
| Intrare cablu cutie borne | 2-M20x1,5 |
Specificatii motor trifazat Motor trifazat 4kW 3000rpm Ax 28mm IEC112
Date electrice |
|
|---|---|
| Putere nominală motor | 4 kW (4000W) |
| Turație nominală motor | 2890 rpm 50Hz 3470 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 13,22 Nm (Mn) |
| Curent nominal motor | 7,39 A (VΔ/50Hz) 4,28 A (VY/50Hz) |
| Curent pornire motor | 9,7 xIn |
| Cuplu pornire motor | 3,4 xMn |
| Cuplu maxim motor | 3,8 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 85,8% – 100% sarcină (50Hz) 87,1% – 75% sarcină (50Hz) 87% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,91 – 100% sarcină |
Date generale |
|

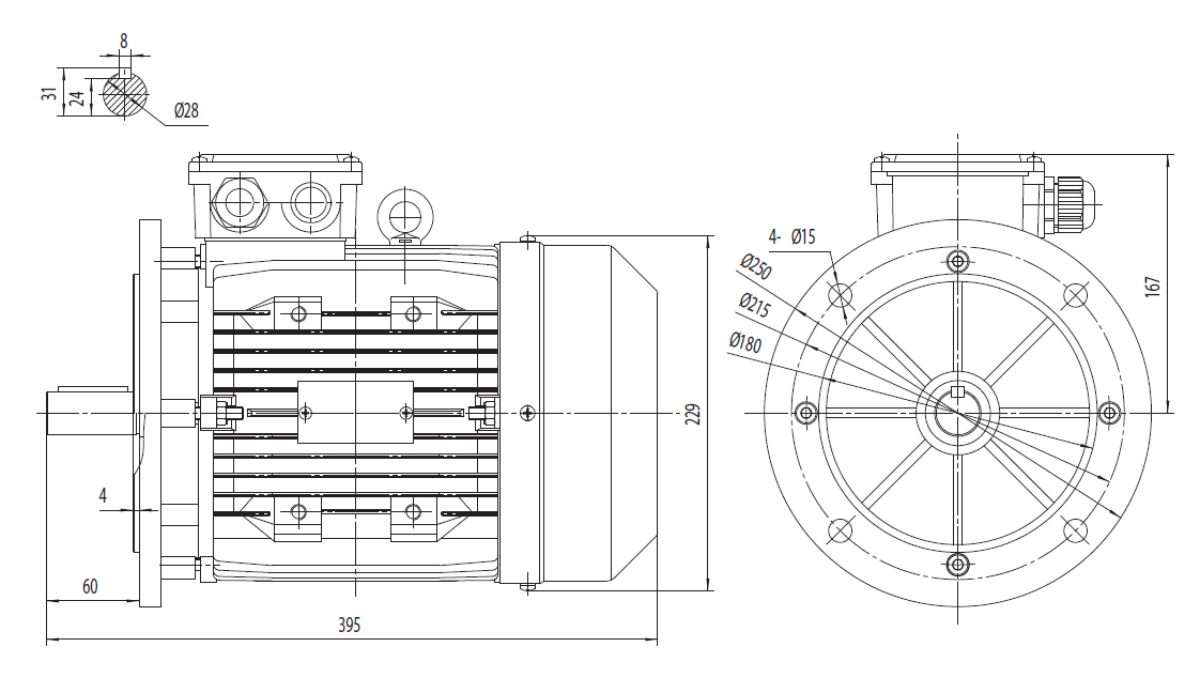

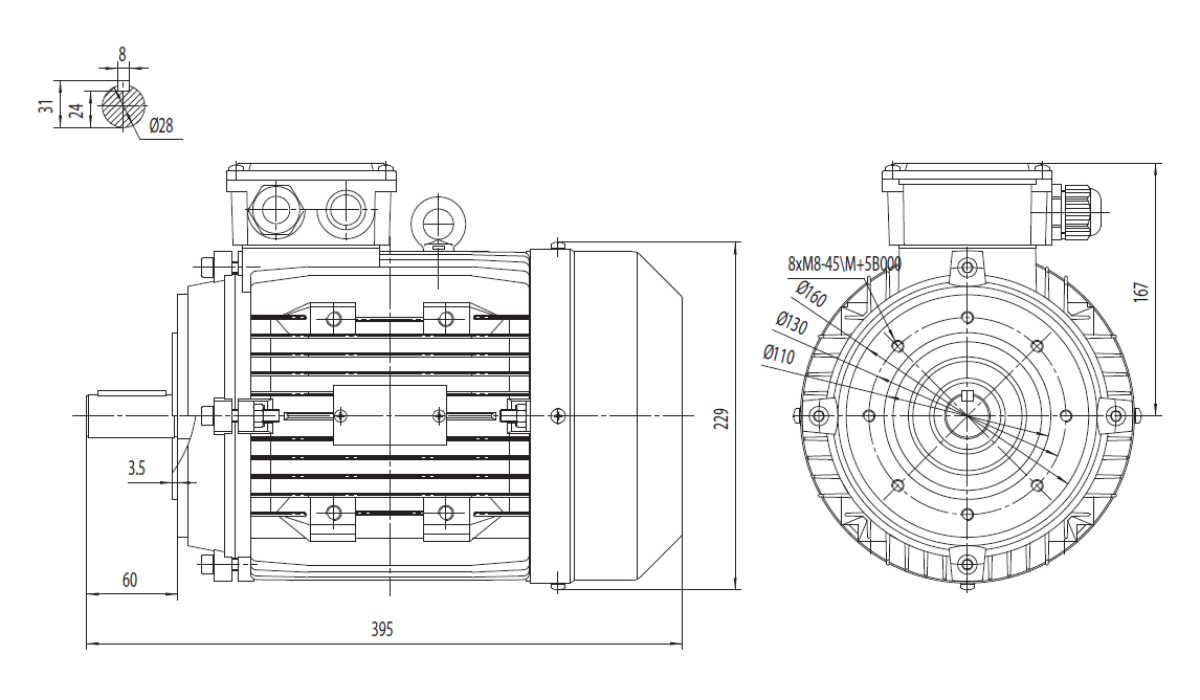

| Mărime carcasă / Montaj | IEC/PAM 112 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 26,4 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 78 dB(A) LwA 88 dB(A) |
| Moment de inerție | 0,00623 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6306-2RS-C3 |
| Rulment parte neantrenare NDE | 6206-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

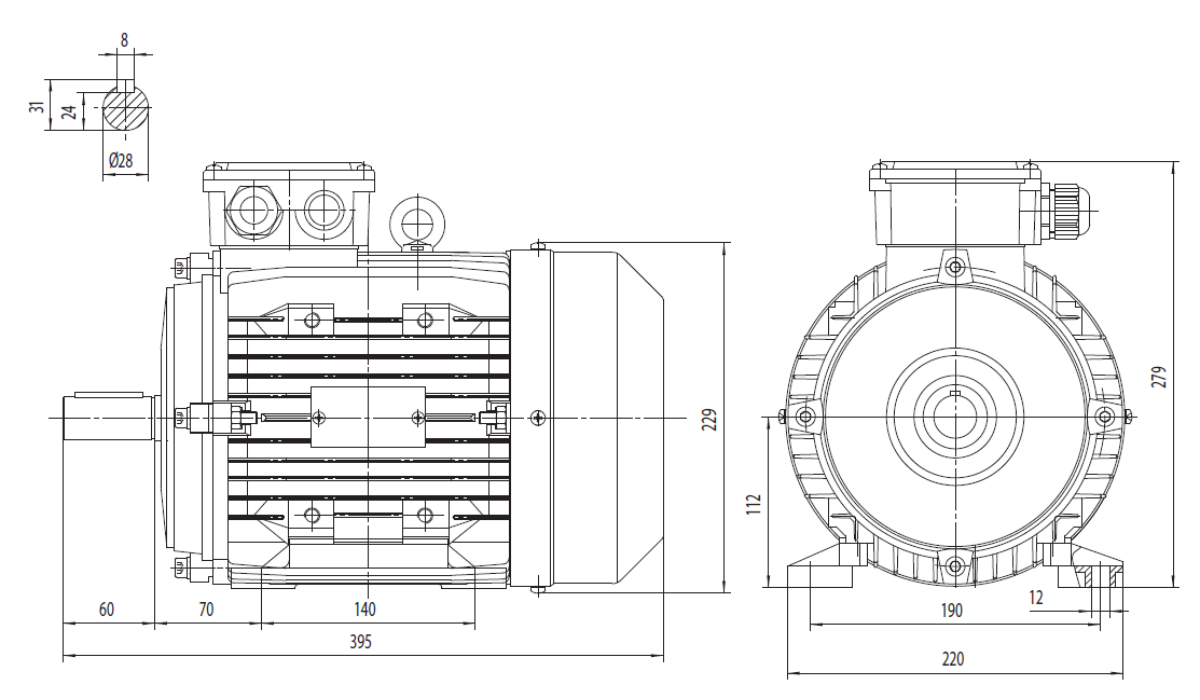

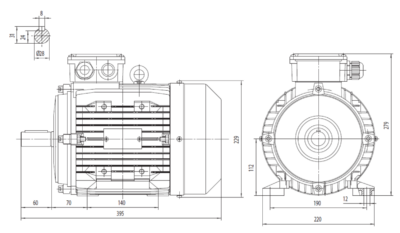

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø28 x 60 mm |
| Lungime totală (L) | 395 mm |
| Distanță găuri talpă (A x B) | A 190 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 70 mm |
| Înălțime ax (H) | 112 mm |
| Înălțime totală cu cutie borne | 279 mm |
| Lățime talpă | 220 mm |
| Intrare cablu cutie borne | 2-M20x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe industriale de mare debit | Pompe centrifuge utilizate în instalații de alimentare cu apă, sisteme de răcire, stații de pompare și procese industriale continue. |
| Ventilatoare pentru procese tehnologice | Ventilatoare centrifugale și axiale destinate instalațiilor HVAC industriale, uscătoarelor și sistemelor de exhaustare. |
| Compresoare industriale de capacitate medie | Acționarea compresoarelor utilizate în rețele pneumatice, linii de producție și aplicații industriale cu funcționare intensivă. |
| Instalații de transport materiale | Transportoare cu bandă, elevatoare și sisteme mecanizate pentru manipularea produselor și materialelor în fabrici. |
| Utilaje pentru industria plasticului | Extrudere auxiliare, sisteme de alimentare și echipamente utilizate în procesarea materialelor plastice. |
| Echipamente pentru industria lemnului | Mașini de debitare, frezare, rindeluire și instalații de extracție a rumegușului. |
| Instalații de ventilare agricolă | Sisteme de circulație a aerului pentru ferme, hale de depozitare și spații de procesare agricolă. |
| Mașini de reciclare și sortare | Acționarea mecanismelor de transport, separare și manipulare a materialelor reciclabile. |
| Mixere și agitatoare industriale | Rezervoare de amestec și procese de omogenizare pentru lichide și materiale cu vâscozitate redusă sau medie. |
| Motoreductoare pentru sarcini industriale | Cuplarea cu reductoare pentru obținerea unui cuplu ridicat în aplicații de transport, ridicare și procesare. |
Motorul electric trifazat 4 kW 3000 rpm reprezintă trecerea către o clasă de motoare proiectată pentru exploatare industrială susținută și aplicații cu solicitări mecanice mai ridicate. Puterea de 4 kW și turația de 3000 rpm permit dezvoltarea unor debite importante în pompe și ventilatoare, precum și antrenarea eficientă a compresoarelor și sistemelor de transport industrial.
Este disponibil în două gabarite constructive, ambele cu ax de 28 mm: IEC 100, mai compact, și IEC 112, cu o carcasă mai robustă. Deoarece diametrul axului este identic la ambele variante, compatibilitatea cu pompe și transmisii rămâne aceeași — diferența dintre cele două gabarite ține de dimensiunile flanșei de montaj, distanța dintre orificiile de prindere și lungimea totală a motorului, aspecte care pot influența spațiul de montaj disponibil pe echipament. Ambele configurații oferă o structură robustă, capabilă să transmită puterea necesară către utilaje care operează în regim continuu.
Comparativ cu motoarele din gabaritul IEC 90, această clasă oferă o rezervă suplimentară de performanță și o capacitate mai mare de adaptare la procese industriale complexe, fiind frecvent utilizată în producție, infrastructură, agricultură și instalații tehnologice moderne.
