Motor vibrator trifazat 100/1 aLL

Cod
1001T
Marcă
aLL industriaL

Motor vibrator trifazat 100/1 aLL industriaL de calitate superioara, la preturi competitive, disponibile in stoc sau la comanda!

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Greutate motor12,2 kg
Putere0,12 kW
Greutate maximă vibrată105 kg
Model100/1
Alimentare curentTrifazata
Unitate de măsurăbuc

Cote

Dimensiunile din vizualizarea 3D, în milimetri, fiecare cu sursa ei.

Un motor vibrator trifazat 100/1 aLL este soluția de pornire pentru procesele care necesită o vibrație profundă, lentă și cu putere mare de desprindere (1000 rpm). Generând o forță centrifugă de 1 kN (aproximativ 100 kgf), acest motovibrator compact este proiectat special pentru a preveni blocajele și a asigura curgerea, acolo unde vibrația de înaltă frecvență nu are efect de penetrare, cum ar fi golirea micro-buncărelor, a pâlniilor mici și activarea materialelor cu tendință de boltire.

Construit pentru a oferi fiabilitate industrială în format ultra-compact, modelul de motor vibrator trifazat 100/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită consumului extrem de redus de energie de doar 0.12 kW și a greutății minime de 13.8 kg, este alegerea ideală pentru integrarea pe utilaje ușoare, buncăre din inox de mici dimensiuni și sisteme de dozare unde este nevoie de o vibrație de 1000 rpm care să nu deterioreze structura.

Performanțe Tehnice și Specificații – Motor vibrator trifazat 100/1 aLL

Date tehnice generale

Tip echipament

Motor vibrator trifazat 100/1 (6 poli, 1000 RPM la 50Hz)

Cod produs

1001T

Marca

aLL industriaL

Forță centrifugă

1 kN (~100 kgf)

Moment de lucru

5,70 kg.cm

Dezechilibru

2,85 kg.cm

Greutate proprie unitară

13,8 kg

Bobinaj

Cupru

Clasă de protecție

IP66

Clasă de izolație

Clasa F

Rulment

TIP (FAG/SKF) 6204 2Z C3

Durată de viață rulment

100% - >100000 h

Protecție și Certificări

IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°)

Specificații electrice și alimentare

Tensiune nominală

Δ: 220V / Y: 380V - 220/380V

Putere absorbită

0,12 kW

Curent nominal maxim

Y: 0,4 A

Factor de putere

0,70

Tip cablu / Presetupă

Cablu 4G X 1,5 / Presetupă M20x1.5

Dimensiuni gabarit și montaj ( Gabarit 30 )

A - Interaxă găuri lungime

90 mm

B - Interaxă găuri lățime

125 mm

C - Lungime totală motor

307 mm

D - Lățime talpă

155 mm

E - Înălțime totală

175 mm

F - Grosime talpă

14 mm

G - Diametru găuri fixare

Ø 13 mm - 4 găuri

H - Înălțime ax

78 mm

I - Lățime corp interior

142 mm

L - Lățime cutie borne

163 mm

M - Lungime capac mase

72 mm

N - Diametru capace

134 mm

Date montaj și fixare

Cuplu de strângere

80 Nm (M12)

Șurub fixare

M12

Șaibă

13 X 24

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 100/1 aLL - 220/380V - 1000 RPM - 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.

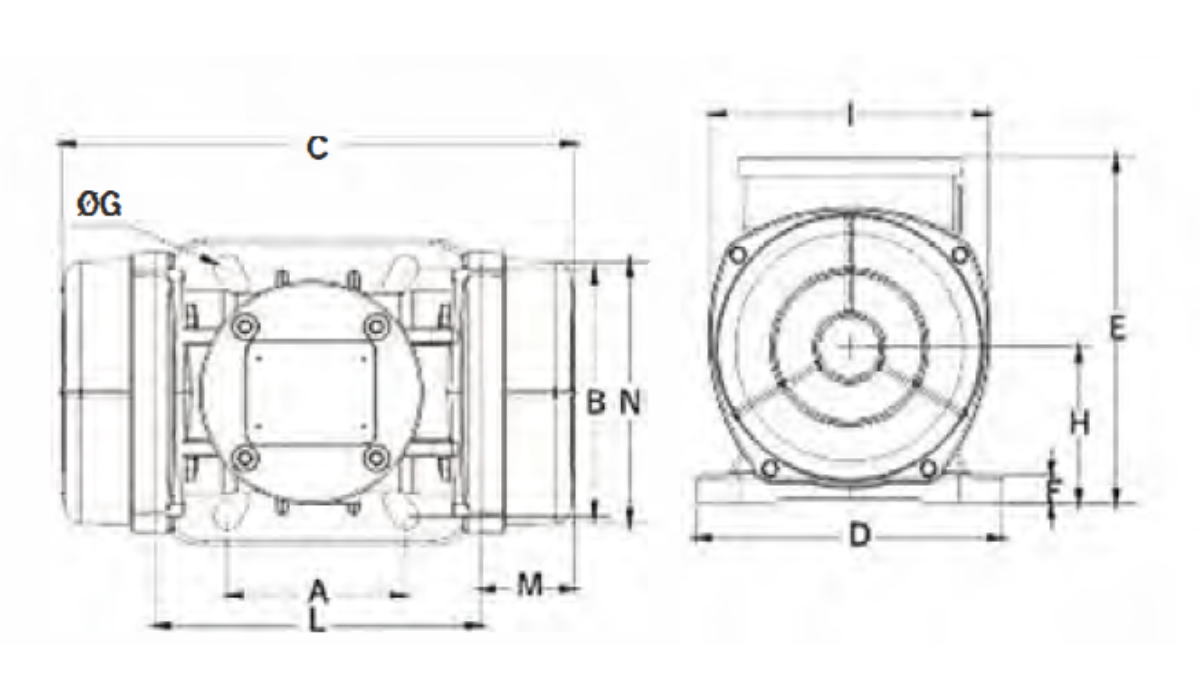

Dimensiuni motor vibrator trifazat 100/1 aLL

Avantaje Specifice modelului de Motor Vibrator Trifazat 100/1 aLL

  • Vibrație Profundă la 1000 RPM: Spre deosebire de modelele de 3000 RPM care vibrează superficial, frecvența de 1000 RPM asigură o undă de vibrație cu penetrare mare, ideală pentru desprinderea materialului blocat pe pereții buncărului, chiar și la materiale ușor umede sau coezive.
  • Forță Dublă cu Același Consum - 1 kN la 0.12 kW: Modelul 100/1 aLL oferă 100 kgf cu același consum de 0.12 kW ca modelul 50/1, fiind cel mai eficient din punct de vedere energetic din Gabarit 30. Poate funcționa în regim S1 continuu ca sistem anti-blocaj permanent.
  • Design Ultra-Compact Gabarit 30: Cu o greutate de doar 13.8 kg și lungime de 307mm, se montează fără ranforsări pe cele mai ușoare construcții din tablă subțire sau inox, identic ca amprentă cu 50/1 dar cu 100% mai multă forță de desprindere.
  • Fiabilitate Industrială Reală: Beneficiază de aceleași standarde ca modelele mari: bobinaj de cupru, protecție IP66, izolație Clasa F și rulmenți 6204 2Z C3 cu viață >100.000h, proiectat pentru medii cu praf intens.


Aplicații Specifice Recomandate

Acest model de motor vibrator trifazat 100/1 aLL este deosebit de eficient în:

  • Prevenirea blocajelor (anti-boltire) în micro-buncăre și pâlnii mici pentru făină, zahăr, pulberi fine, ciment și var hidratat unde modelul 50/1 este la limită.
  • Alimentatoare vibrante de mici dimensiuni pentru industria farmaceutică și alimentară unde este nevoie de o curgere lentă și constantă cu debit ușor mai mare decât la 50/1.
  • Mese vibrante de laborator pentru compactarea probelor, eliminarea bulelor de aer din beton de test sau rășini, cu forță de compactare superioară.
  • Site și ciururi de mici dimensiuni pentru cernere de control a materialelor granulare fine, unde forța de 1 kN asigură o curgere mai bună prin sită.

Ghid de Alegere Corectă

Alegeți modelul 100/1 aLL atunci când aveți o structură foarte ușoară și aveți nevoie de o forță mică dar superioară modelului 50/1 la 1000 RPM. Este soluția perfectă pentru a crea o vibrație de desprindere profundă, nu de transport rapid, pe buncăre de 0.2-0.4 mc. Dacă materialul nu curge din cauza frecării pe pereți și formează coșuri, acest model de 1 kN la 1000 rpm este mai eficient decât un model de 3000 rpm de 2 kN. Pentru buncăre peste 0.5 metri cubi, treceți la modelul 200/1 sau 300/1 aLL.

Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații de anti-blocaj.
