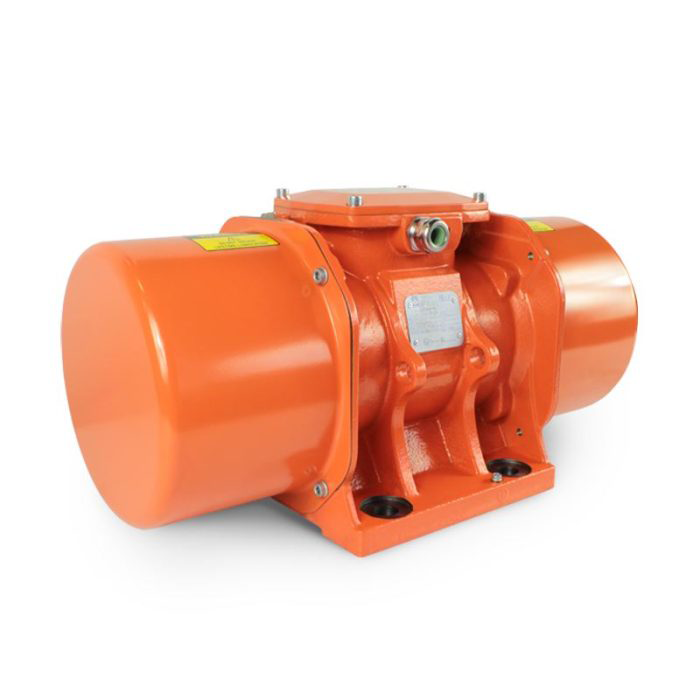

Motor vibrator trifazat 10000/1 aLL
Cod: 100001TUn motor vibrator trifazat 10000/1 aLL este soluția supremă pentru silozurile industriale gigant și instalațiile de minerit și metalurgie grea care necesită o vibrație ultra-profundă, lentă și cu putere extremă de desprindere (1000 rpm). Generând o forță centrifugă de 100 kN (aproximativ 10000 kgf), acest motovibrator industrial super-greu este modelul de intrare în gabarit 90, proiectat special pentru cele mai severe blocaje.
Construit pentru industrie super-grea, modelul de motor vibrator trifazat 10000/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită puterii de 7.6 kW și a greutății de 386 kg, este alegerea ideală pentru silozuri gigant și concasoare unde este nevoie de o vibrație de 1000 rpm cu amplitudine absolută maximă.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 10000/1 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 10000/1 (6 poli, 1000 RPM la 50Hz) |
| Cod produs | 100001T |
| Marca | aLL industriaL |
| Forță centrifugă | 100 kN (~10000 kgf) |
| Moment de lucru | 570,00 kg.cm |
| Dezechilibru | 285,00 kg.cm |
| Greutate proprie unitară | 386 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6322 2Z C4 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 380V / Y: 660V – 380/660V |
| Putere absorbită | 7,6 kW |
| Curent nominal maxim | Y: 14 A |
| Factor de putere | 0,85 |
| Tip cablu / Presetupă | Cablu 4G X 6 / Presetupă M32x1.5 |

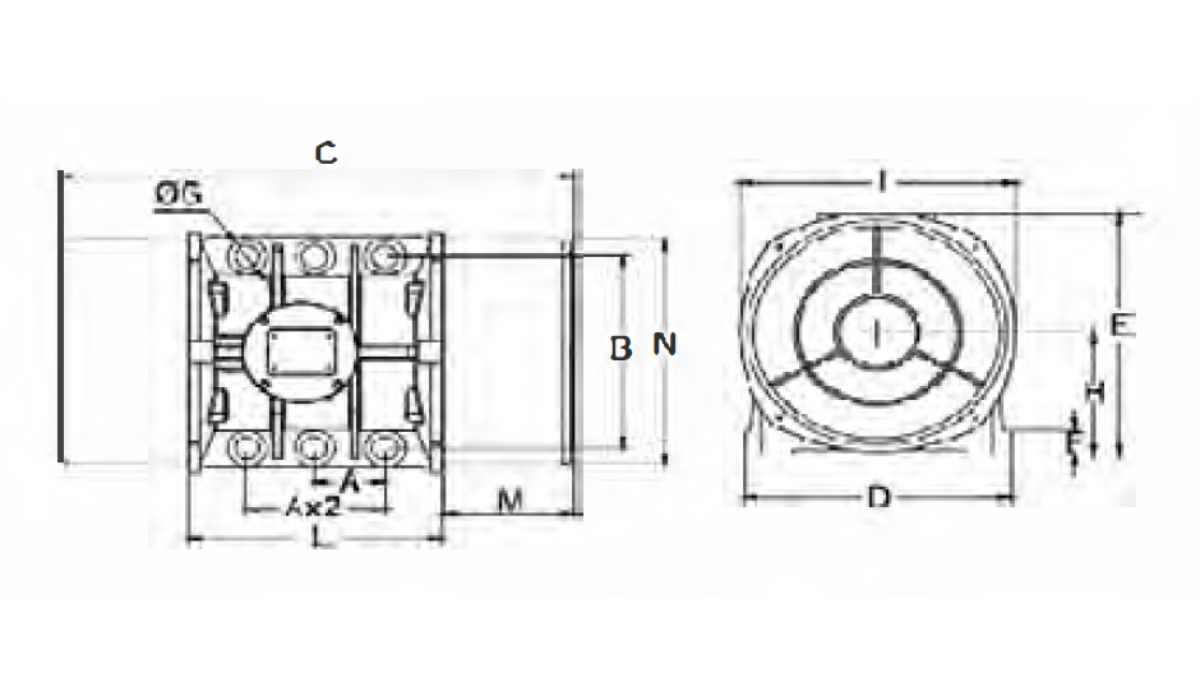

Dimensiuni gabarit și montaj ( Gabarit 90 ) |
|
| A – Interaxă găuri lungime | 125 mm |
| B – Interaxă găuri lățime | 380 mm |
| C – Lungime totală motor | 925.5 mm |
| D – Lățime talpă | 446 mm |
| E – Înălțime totală | 415 mm |
| F – Grosime talpă | 42 mm |
| G – Diametru găuri fixare | Ø 39 mm – 4 găuri |
| H – Înălțime ax | 206 mm |
| I – Lățime corp interior | 400 mm |
| L – Lățime cutie borne | 405.5 mm |
| M – Lungime capac mase | 260 mm |
| N – Diametru capace | 378 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 840 Nm (M36) |
| Șurub fixare | M36 |
| Șaibă | 39 X 72 |

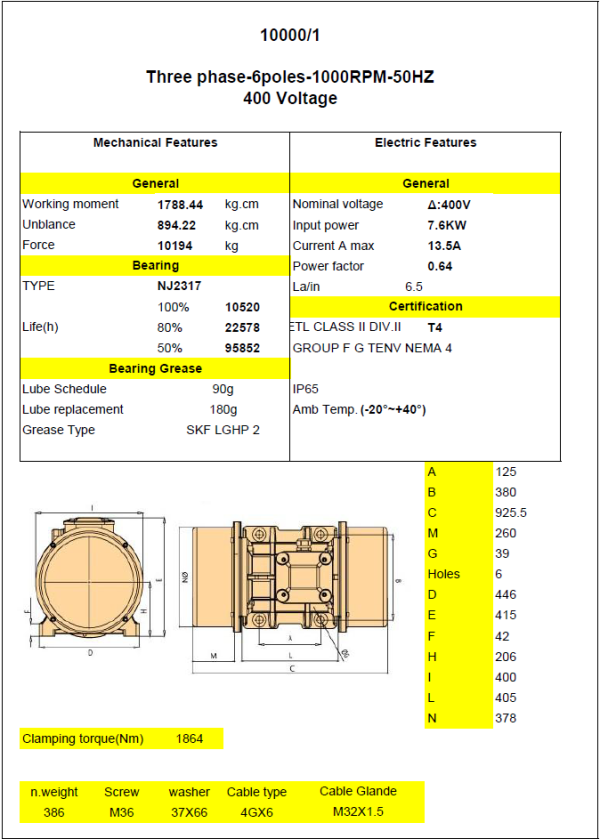

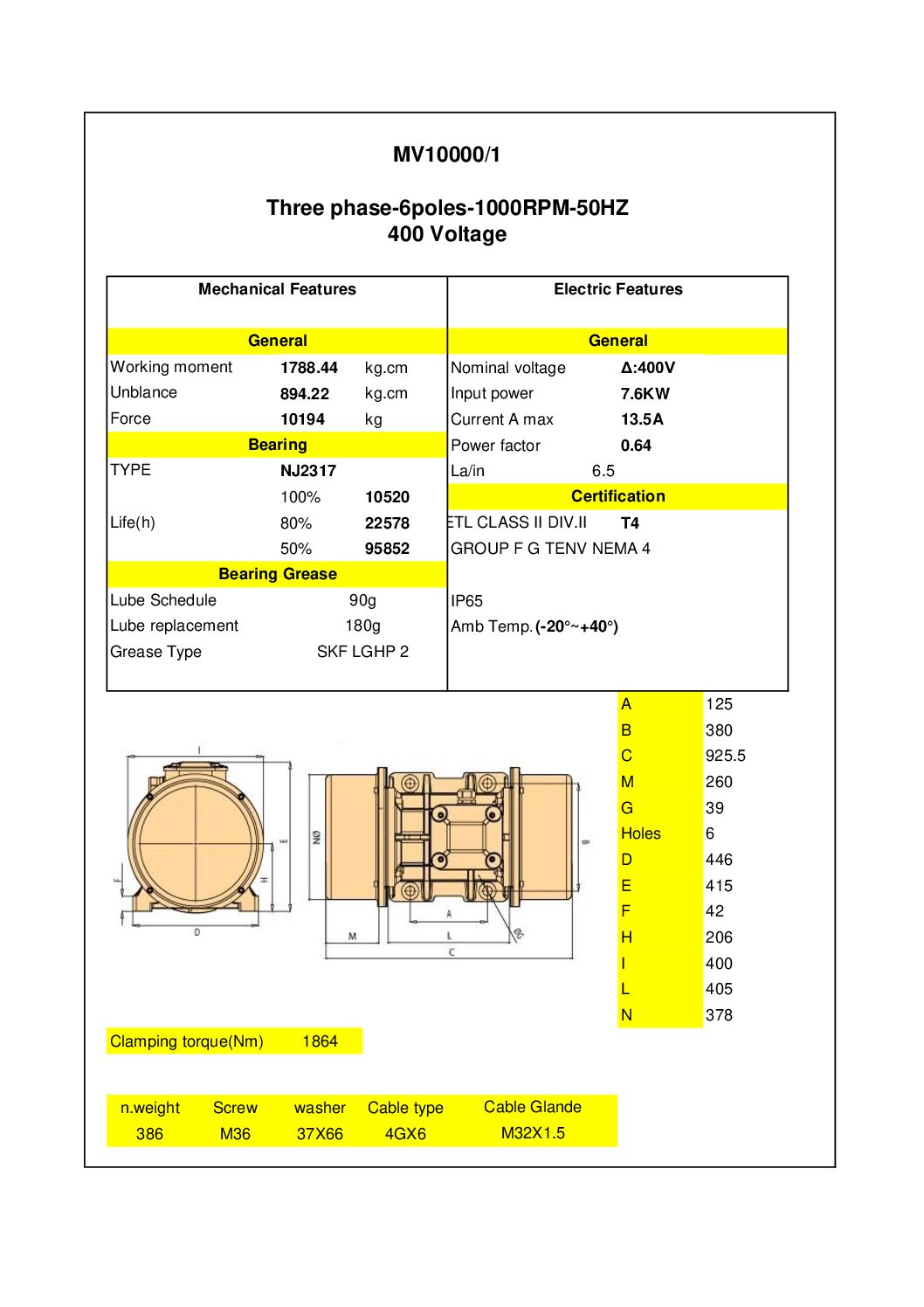

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 10000/1 aLL – 380/660V – 1000 RPM – 50Hz – conform tabel oficial; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor Vibrator Trifazat 10000/1 aLL
- Vibrație Ultra-Profundă la 1000 RPM – Intrare Gabarit 90: Spre deosebire de modelele de 3000 RPM care compactează, frecvența de 1000 RPM asigură o undă de vibrație cu penetrare maximă și amplitudine absolută maximă, fiind modelul de intrare în gabaritul 90 cu 100 kN pentru silozuri de 60-90 mc.
- Forță de 100 kN la 7.6 kW – Putere Gigant: Modelul 10000/1 aLL oferă 10000 kgf cu un consum de doar 7.6 kW și alimentare 380/660V, fiind perfect pentru regim S1 continuu pe structuri gigant cu blocaje cronice extreme și materiale masive.
- Design Industrial Gigant Gabarit 90: Cu o greutate de 386 kg și lungime de 925.5mm, este construit pentru structuri metalice gigant ranforsate, oferind forță de spargere a bolților masive din ciment, clincher și minereuri în instalații de mare capacitate.
- Fiabilitate Industrială Reală: Beneficiază de standarde de top: bobinaj de cupru, protecție IP66, izolație Clasa F și rulmenți 6322 2Z C4 cu viață >100.000h, proiectat pentru industrie grea continuă și medii abrazive extreme.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 10000/1 aLL este deosebit de eficient în:
- Prevenirea blocajelor (anti-boltire) în silozuri industriale gigant de 60-90 mc pentru ciment, clincher, var, zgură, minereuri grele și materiale cu coeziune extremă și blocaje masive cronice.
- Alimentatoare vibrante gigant pentru industria cimentului, minerit și metalurgie grea unde este nevoie de o curgere lentă și constantă cu amplitudine maximă la 1000 rpm.
- Mese vibrante gigant pentru compactarea betonului și a prefabricatelor gigant, eliminarea bulelor de aer și compactarea matrițelor de turnătorie de mari dimensiuni.
- Site și ciururi vibrante gigant pentru cernere și transport de materiale granulare super-grele, unde 100 kN asigură deblocare și transport eficient fără segregare.
Ghid de Alegere Corectă
Alegeți modelul 10000/1 aLL atunci când aveți o structură gigant ranforsată și aveți nevoie de forța de intrare de 100 kN în gabarit 90 la 1000 RPM, cu alimentare 380/660V. Este soluția perfectă pentru a crea o vibrație de desprindere ultra-profundă pe silozuri de 60 – 90 mc. Dacă materialul formează bolți masive și cronice, acest model de 100 kN la 1000 rpm este mai eficient decât un model de 3000 rpm de 180 kN. Pentru silozuri peste 90 metri cubi, treceți la modelul 13000/1 aLL în gabarit 90 sau la seria 15000/1 în gabarit 105.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații gigant.
