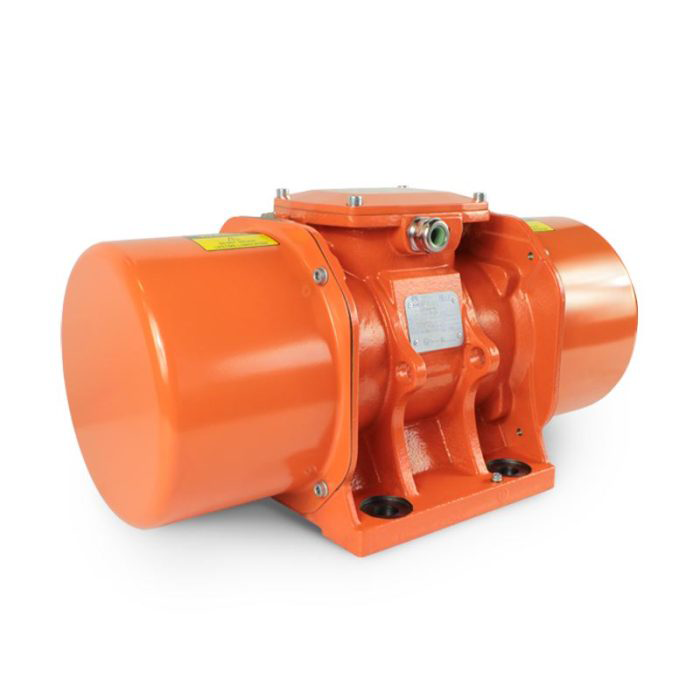

Motor vibrator trifazat 3800/1 aLL
Cod: 38001TUn motor vibrator trifazat 3800/1 aLL este soluția pentru silozurile industriale extra-mari care necesită o vibrație ultra-profundă, lentă și cu putere extremă de desprindere (1000 rpm). Generând o forță centrifugă de 38 kN (aproximativ 3800 kgf), acest motovibrator industrial greu este modelul de intrare în gabarit 80, proiectat special pentru a sparge bolțile extrem de consolidate din materiale cu coeziune maximă.
Construit pentru industrie extra-grea, modelul de motor vibrator trifazat 3800/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită puterii de 2.5 kW și a greutății de 216 kg, este alegerea ideală pentru silozuri foarte mari și alimentatoare vibrante extra-grele unde este nevoie de o vibrație de 1000 rpm cu amplitudine maximă.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 3800/1 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 3800/1 (6 poli, 1000 RPM la 50Hz) |
| Cod produs | 38001T |
| Marca | aLL industriaL |
| Forță centrifugă | 38 kN (~3800 kgf) |
| Moment de lucru | 216,60 kg.cm |
| Dezechilibru | 108,30 kg.cm |
| Greutate proprie unitară | 216 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6316 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 2,5 kW |
| Curent nominal maxim | Y: 5,5 A |
| Factor de putere | 0,82 |
| Tip cablu / Presetupă | Cablu 4G X 2,5 / Presetupă M32x1.5 |

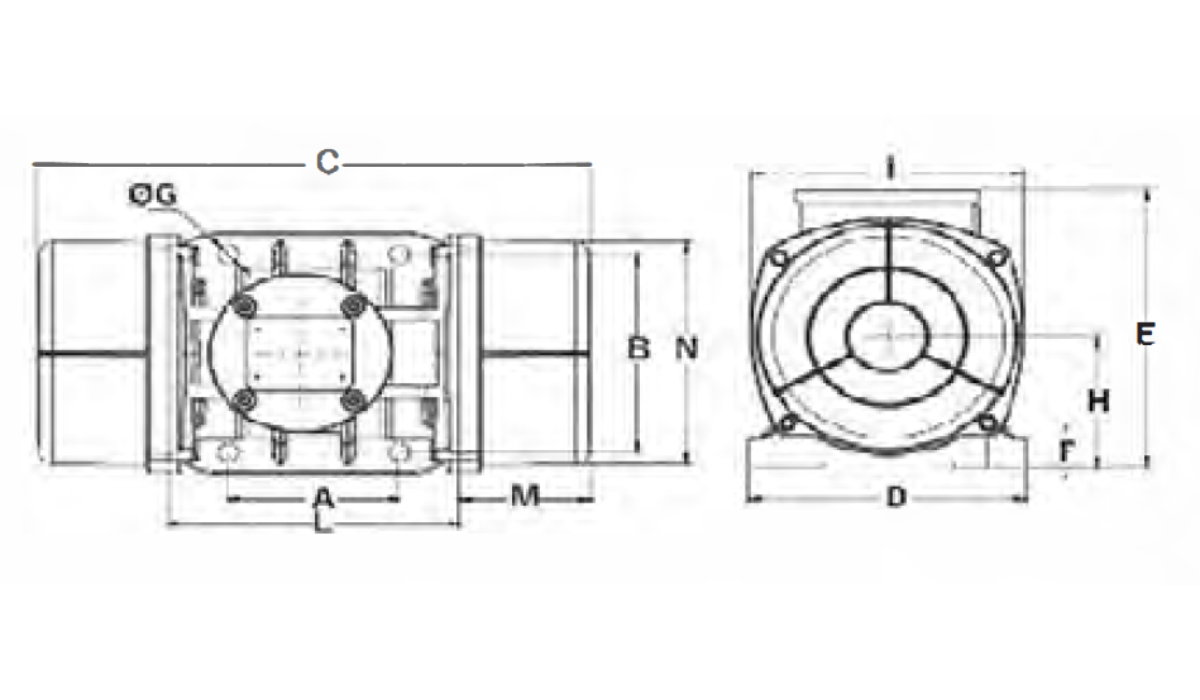

Dimensiuni gabarit și montaj ( Gabarit 80 ) |
|
| A – Interaxă găuri lungime | 180 mm |
| B – Interaxă găuri lățime | 280 mm |
| C – Lungime totală motor | 687.5 mm |
| D – Lățime talpă | 336 mm |
| E – Înălțime totală | 353 mm |
| F – Grosime talpă | 35 mm |
| G – Diametru găuri fixare | Ø 26 mm – 4 găuri |
| H – Înălțime ax | 170 mm |
| I – Lățime corp interior | 335 mm |
| L – Lățime cutie borne | 321.5 mm |
| M – Lungime capac mase | 183 mm |
| N – Diametru capace | 311 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 490 Nm (M24) |
| Șurub fixare | M24 |
| Șaibă | 26 X 50 |

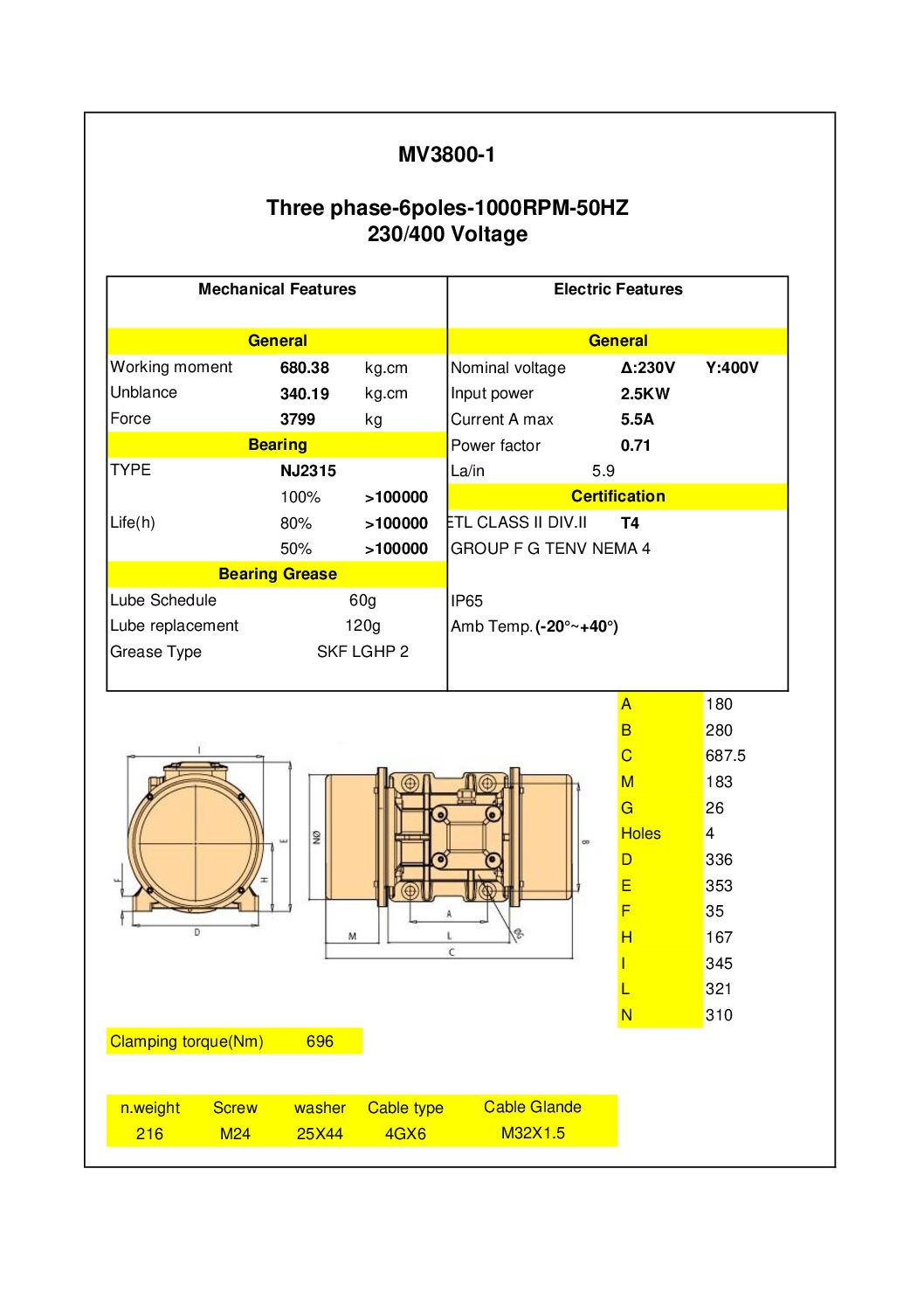

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 3800/1 aLL – 220/380V – 1000 RPM – 50Hz – conform tabel oficial; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor Vibrator Trifazat 3800/1 aLL
- Vibrație Ultra-Profundă la 1000 RPM – Intrare Gabarit 80: Spre deosebire de modelele de 3000 RPM care compactează, frecvența de 1000 RPM asigură o undă de vibrație cu penetrare maximă și amplitudine maximă, fiind modelul de intrare în gabaritul 80 cu 38 kN pentru silozuri de 15-25 mc.
- Forță de 38 kN la 2.5 kW – Putere Extremă: Modelul 3800/1 aLL oferă 3800 kgf cu un consum de doar 2.5 kW și alimentare standard 220/380V, fiind perfect pentru regim S1 continuu pe structuri extra-mari cu blocaje cronice.
- Design Industrial Extra-Robust Gabarit 80: Cu o greutate de 216 kg și lungime de 687.5mm, este construit pentru structuri metalice extra-ranforsate, oferind forță de spargere a bolților extrem de consolidate înainte de modelul 4700/1.
- Fiabilitate Industrială Reală: Beneficiază de standarde de top: bobinaj de cupru, protecție IP66, izolație Clasa F și rulmenți 6316 2Z C3 cu viață >100.000h, proiectat pentru industrie grea continuă și medii abrazive extreme.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 3800/1 aLL este deosebit de eficient în:
- Prevenirea blocajelor (anti-boltire) în silozuri industriale extra-mari de 15-25 mc pentru ciment, var, clincher, nisip, agregate grele și materiale cu coeziune extremă și blocaje cronice.
- Alimentatoare vibrante extra-grele pentru industria materialelor de construcții, minerit și reciclare unde este nevoie de o curgere lentă și constantă cu amplitudine maximă la 1000 rpm.
- Mese vibrante extra-mari pentru compactarea betonului și a prefabricatelor foarte grele, eliminarea bulelor de aer și compactarea matrițelor de turnătorie de mari dimensiuni.
- Site și ciururi vibrante extra-mari pentru cernere și transport de materiale granulare grele, unde 38 kN asigură deblocare și transport eficient fără segregare.
Ghid de Alegere Corectă
Alegeți modelul 3800/1 aLL atunci când aveți o structură extra-mare ranforsată și aveți nevoie de forța de intrare de 38 kN în gabarit 80 la 1000 RPM, cu alimentare 220/380V. Este soluția perfectă pentru a crea o vibrație de desprindere ultra-profundă pe silozuri de 15 – 25 mc. Dacă materialul formează bolți extrem de consolidate, acest model de 38 kN la 1000 rpm este mai eficient decât un model de 3000 rpm de 60 kN. Pentru silozuri peste 25 metri cubi, treceți la modelul 4700/1 aLL în gabarit 80 sau la seria 5200/1 în gabarit 85.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații extra-grele.
