Motor vibrator trifazat 4700/1 aLL
Cod: 47001TUn motor vibrator trifazat 4700/1 aLL este soluția pentru silozurile industriale extra-mari care necesită o vibrație ultra-profundă, lentă și cu putere extremă de desprindere (1000 rpm). Generând o forță centrifugă de 47 kN (aproximativ 4700 kgf), acest motovibrator industrial greu este vârful gamei în gabarit 80, proiectat special pentru a sparge bolțile extrem de consolidate din materiale cu coeziune maximă și umiditate ridicată.
Construit pentru industrie extra-grea, modelul de motor vibrator trifazat 4700/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită puterii de 3.2 kW și a greutății de 231 kg, este alegerea ideală pentru silozuri foarte mari și alimentatoare vibrante extra-grele unde este nevoie de o vibrație de 1000 rpm cu amplitudine maximă.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 4700/1 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 4700/1 (6 poli, 1000 RPM la 50Hz) |
| Cod produs | 47001T |
| Marca | aLL industriaL |
| Forță centrifugă | 47 kN (~4700 kgf) |
| Moment de lucru | 267,90 kg.cm |
| Dezechilibru | 133,95 kg.cm |
| Greutate proprie unitară | 231 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6316 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 3,2 kW |
| Curent nominal maxim | Y: 6,5 A |
| Factor de putere | 0,82 |
| Tip cablu / Presetupă | Cablu 4G X 4 / Presetupă M32x1.5 |

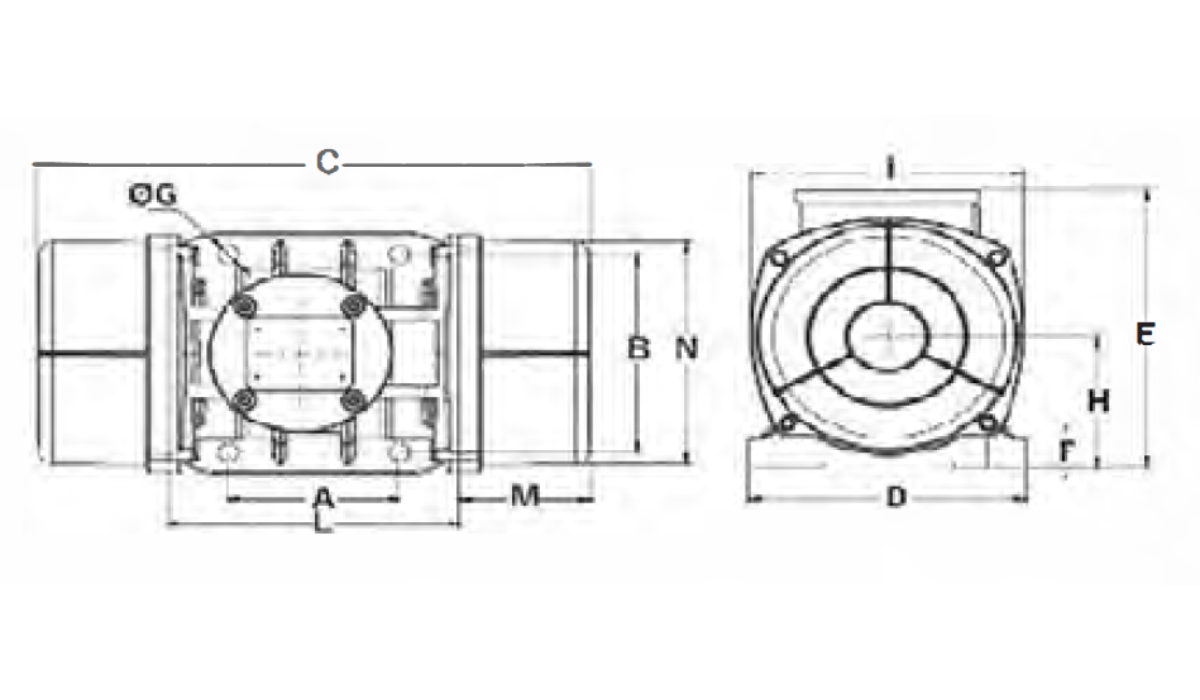

Dimensiuni gabarit și montaj ( Gabarit 80 ) |
|
| A – Interaxă găuri lungime | 180 mm |
| B – Interaxă găuri lățime | 280 mm |
| C – Lungime totală motor | 732.5 mm |
| D – Lățime talpă | 336 mm |
| E – Înălțime totală | 353 mm |
| F – Grosime talpă | 35 mm |
| G – Diametru găuri fixare | Ø 26 mm – 4 găuri |
| H – Înălțime ax | 170 mm |
| I – Lățime corp interior | 335 mm |
| L – Lățime cutie borne | 321.5 mm |
| M – Lungime capac mase | 208 mm |
| N – Diametru capace | 311 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 490 Nm (M24) |
| Șurub fixare | M24 |
| Șaibă | 26 X 50 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 4700/1 aLL – 220/380V – 1000 RPM – 50Hz – conform tabel oficial; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor Vibrator Trifazat 4700/1 aLL
- Vibrație Ultra-Profundă la 1000 RPM – Vârf de Gamă Gabarit 80: Spre deosebire de modelele de 3000 RPM care compactează, frecvența de 1000 RPM asigură o undă de vibrație cu penetrare maximă și amplitudine maximă, fiind cel mai puternic model din gabarit 80 cu 47 kN pentru silozuri de 20-30 mc.
- Forță de 47 kN la 3.2 kW – Maxim în Gabarit 80: Modelul 4700/1 aLL oferă 4700 kgf cu un consum de doar 3.2 kW și alimentare standard 220/380V, fiind perfect pentru regim S1 continuu pe structuri extra-mari cu blocaje cronice.
- Design Industrial Extra-Robust Gabarit 80: Cu o greutate de 231 kg și lungime de 732.5mm, este construit pentru structuri metalice extra-ranforsate, oferind forța maximă de spargere a bolților extrem de consolidate înainte de trecerea la gabarit 85.
- Fiabilitate Industrială Reală: Beneficiază de standarde de top: bobinaj de cupru, protecție IP66, izolație Clasa F și rulmenți 6316 2Z C3 cu viață >100.000h, proiectat pentru industrie grea continuă și medii abrazive extreme.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 4700/1 aLL este deosebit de eficient în:
- Prevenirea blocajelor (anti-boltire) în silozuri industriale extra-mari de 20-30 mc pentru ciment, var, clincher, nisip, agregate grele și materiale cu coeziune extremă și blocaje cronice.
- Alimentatoare vibrante extra-grele pentru industria materialelor de construcții, minerit și reciclare unde este nevoie de o curgere lentă și constantă cu amplitudine maximă la 1000 rpm.
- Mese vibrante extra-mari pentru compactarea betonului și a prefabricatelor foarte grele, eliminarea bulelor de aer și compactarea matrițelor de turnătorie de mari dimensiuni.
- Site și ciururi vibrante extra-mari pentru cernere și transport de materiale granulare grele, unde 47 kN asigură deblocare și transport eficient fără segregare.
Ghid de Alegere Corectă
Alegeți modelul 4700/1 aLL atunci când aveți o structură extra-mare ranforsată și aveți nevoie de forța maximă de 47 kN în gabarit 80 la 1000 RPM, cu alimentare 220/380V. Este soluția perfectă pentru a crea o vibrație de desprindere ultra-profundă pe silozuri de 20 – 30 mc. Dacă materialul formează bolți extrem de consolidate, acest model de 47 kN la 1000 rpm este mai eficient decât un model de 3000 rpm de 80 kN. Pentru silozuri peste 30 metri cubi, treceți la modelul 5200/1 sau 6500/1 aLL în gabarit 85.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații extra-grele.
