Motor vibrator trifazat MVE 12000/1 OLI
Cod: MVE 12000/1E-100A0Un motor vibrator trifazat MVE 12000/1 de la OLI este motorul de 12580 kg forță din Gabarit 100 cu 6 găuri care trece la clasa de 12,5 tone la 1000 rpm. Cu moment de 2253 kgcm la 50Hz și 522 kg greutate, este motorul pe care îl alegi când MVE 10000/1 de 9986 kg este la limită pentru buncărul de 25-35 mc cu boltă foarte mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 12000/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 12000/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 12000/1E-100A0 |
| Cod produs | MVE120001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 522 kg (50Hz) |
| Greutate maxima vibrata | 12580 kg (50Hz) |
| Moment dinamic (Wm) | 2253 kgcm (50Hz) / 1126,5 kgcm static |
| Turație nominală | 1000 rpm (50Hz) – 6 poli |
| Protecție și Certificări | IP66 | II2D Ex tb IIIC Tx Db IP66 | IECEx | CL II DIV 2 Gr F,G T4 | CE – Tx 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 380-415 V Delta – 50 Hz (Trifazat Delta) |
| Putere nominală absorbită (P1) | 7,99 kW (50Hz) Δ |
| Curent nominal maxim (In) | 15,00 A la 400V Δ |
| Raport curent de pornire (Ia / In) | 5,00 |
| Factor de putere / Tip cablu | 0,77 / 4G6 110°C – M32 110°C |

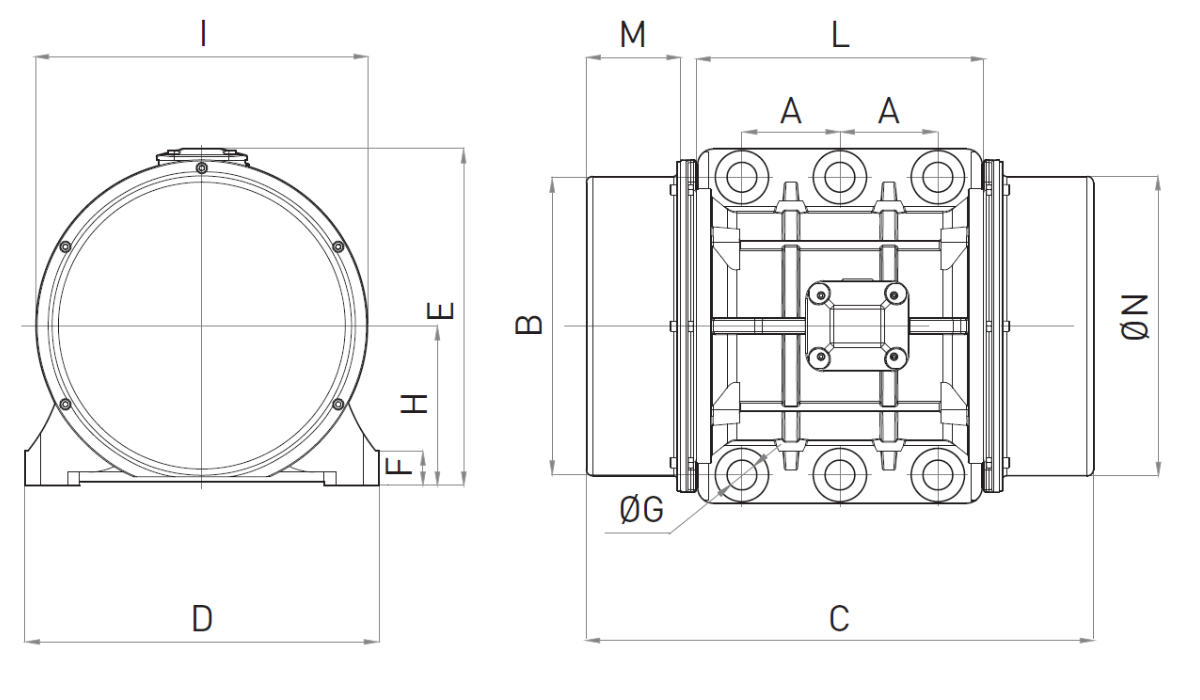

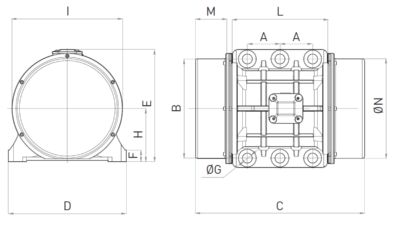

Dimensiuni gabarit și montaj ( Gabarit 100 – FIG E ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 440 mm |
| ØG – Găuri de fixare | Ø 45 mm (6 găuri) |
| C – Lungime totală motor | 1020 mm |
| D – Lățime talpă | 530 mm |
| E – Înălțime totală | 484 mm |
| F – Grosime talpă | 37 mm |
| H – Înălțime ax | 232 mm |
| I – Lățime corp interior | 446 mm |
| L – Lățime cutie borne | 470 mm |
| M – Lungime capac mase | 275 mm |
| N – Diametru capace | 424 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 12000/1:
Acest motor vibrator trifazat MVE 12000/1 este dedicat forței de 12580 kg la 1000 rpm unde 9986 kg a fost depășit.
- Buncăre și silozuri de 25-35 mc pentru ciment, agregate foarte grele cu boltă de 3000-3800 mm
- Jgheaburi vibrante de 9-13 m cu tablă de 30-40 mm și flux lent cu amplitudine foarte mare
- Site vibrante de 4000-5000 mm pentru sortare extra grea la 1000 rpm
- Alimentatoare vibrante unde moment de 2253 kgcm asigură desprindere constantă
- Mese vibrante pentru prefabricate gigant unde 12580 kg asigură compactare uniformă
- Structuri de 522 kg – optim pentru tablă de 35-45 mm cu ranforsare extremă și prindere în 6 puncte M42
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 12000/1:
Motorul vibrator trifazat MVE 12000/1 îți oferă 12580 kg la 50Hz cu moment de 2253 kgcm, cu greutate de 522 kg. Este primul din Gabarit 100 FIG E la 1000 rpm cu 6 găuri M42.
Cu putere de 7,99 kW Delta și curent de 15,00A la 400V Δ, Ia/In 5,00, factor de putere 0,77, presetupă M32 110°C, IP66 și Clasa Tx 135°C. Talpă de 37 mm și prindere 140×440 Ø45 pentru 12580 kg forță continuă la 1000 rpm. Rulment NJ2320 cu viață 19704h la 100% C.F.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 25% peste MVE 10000/1 (12580 vs 9986 kg) cu salt la Gabarit 100 și prindere 140×440 Ø45 cu 6 găuri – prima talpă de 100
- Moment de 2253 kgcm vs 1788,44 kgcm la 10000/1 – +464 kgcm pentru amplitudine mult mai mare la aceeași viteză
- Greutate de 522 kg vs 385,8 kg la 10000/1 – carcasă cu 136 kg mai grea pentru stabilitate la 12,5 tone
- Alimentare 380-415V Delta vs Y la 10000/1 – trecere la clasa de curent mare 15A Delta pentru 12,5 tone
- Prinde clasa de 12,5 tone la 1000 rpm cu FIG E – ideal pentru trecerea la aplicații de buncăre industriale gigant unde Gabarit 90E nu mai este suficient
Când să alegi acest motor vibrator trifazat MVE 12000/1?
Alege-l când MVE 10000/1 vibrează, dar bolta de peste 2800 mm din buncărul de 25-35 mc nu cade și talpa cu Ø38 începe să joace.
Dacă ai nevoie de 12580 kg forță continuă, Gabarit 100 de 1020 mm cu 6 găuri Ø45 M42 și curent de 15,00A Delta, MVE 12000/1 trifazat 6 poli model MVE 12000/1E-100A0 cod MVE120001T este soluția corectă între 10000/1 prea mic și 13000/1 deja de 13009 kg.
