Motor vibrator trifazat MVE 200/1 OLI
Cod: MVE 200/1E-40A0Un motor vibrator trifazat MVE 200/1 de la OLI este motorul de 187 kg forță din Gabarit 40 care trece la clasa de 180 kg. Cu moment de 33,49 kgcm la 50Hz și 19,6 kg greutate, este motorul pe care îl alegi când MVE 100/1 de 105 kg este la limită pentru buncărul de 0,2-0,5 mc cu boltă mică.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 200/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 200/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 200/1E-40A0 |
| Cod produs | MVE2001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 19,6 kg (50Hz) / 19,6 kg (60Hz) |
| Greutate maxima vibrata | 187 kg (50Hz) / 188 kg (60Hz) |
| Moment dinamic (Wm) | 33,49 kgcm (50Hz) / 23,38 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T100°C IP66 (Zona 22) | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,18 kW (50Hz) / 0,21 kW (60Hz) – 0,24 / 0,28 Hp |
| Curent nominal maxim (In) | 0,53 A la 400V Y / 0,51 A la 460V Y |
| Raport curent de pornire (Ia / In) | 1,00 / 1,00 |
| Tip presetupă cablu | M20 |

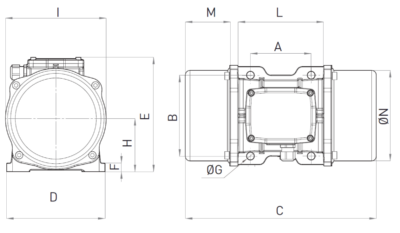

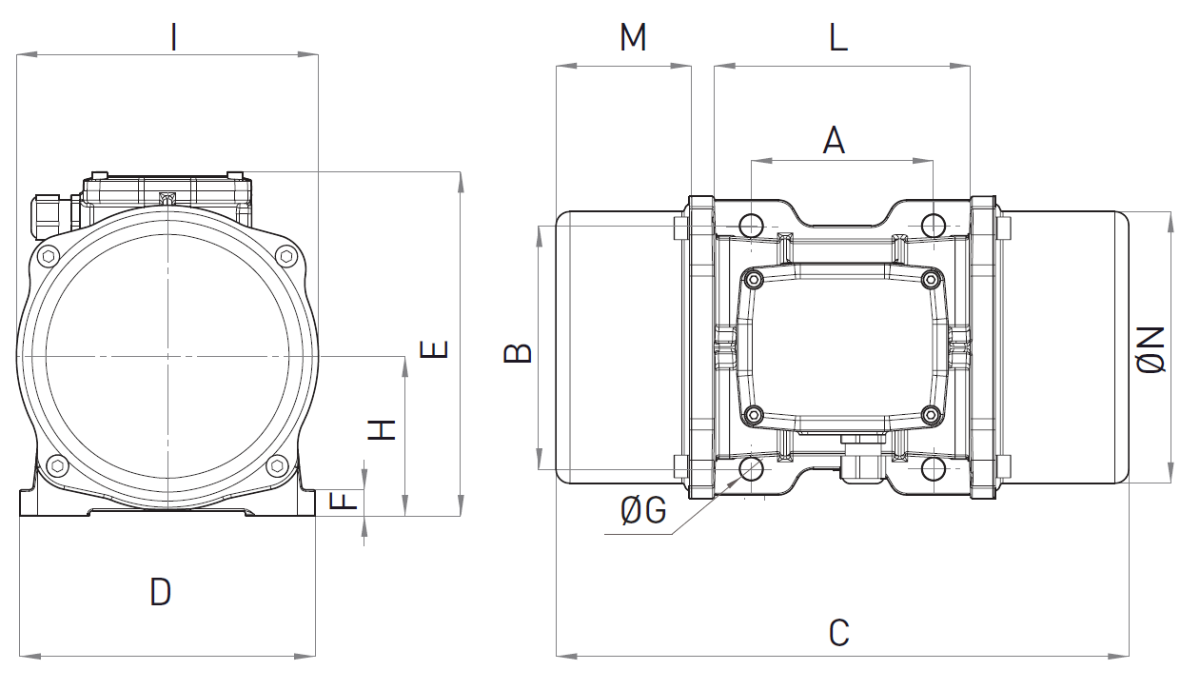

Dimensiuni gabarit și montaj ( Gabarit 40 ) |
|
| A – Interaxă găuri lungime | 105 mm |
| B – Interaxă găuri lățime | 140 mm |
| ØG – Găuri de fixare | Ø 13 mm (4 găuri) |
| C – Lungime totală motor | 338 mm |
| D – Lățime talpă | 168 mm |
| E – Înălțime totală | 196 mm |
| F – Grosime talpă | 22 mm |
| H – Înălțime ax | 92 mm |
| I – Lățime corp interior | 169 mm |
| L – Lățime cutie borne | 178 mm |
| M – Lungime capac mase | 75 mm |
| N – Diametru capace | 158 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 200/1:
Acest motor vibrator trifazat MVE 200/1 este dedicat forței de 187 kg la 1000 rpm unde 105 kg a fost depășit.
- Buncăre mici de 0,2-0,5 mc pentru nisip fin, ciment, făină cu boltire medie
- Jgheaburi vibrante de 1-2,5 m cu tablă de 3-6 mm pentru transport lent cu amplitudine mare
- Site vibrante de 500-900 mm pentru sortare fină la 1000 rpm
- Alimentatoare vibrante unde 187 kg asigură desprindere fără tasare
- Dozatoare de aditivi unde vibrația de 1000 rpm nu sparge granulația
- Structuri ușoare unde 19,6 kg permite montaj pe tablă de 4-5 mm
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 200/1:
Motorul vibrator trifazat MVE 200/1 îți oferă 187 kg la 50Hz și 188 kg la 60Hz cu moment de 33,49 kgcm, cu greutate de 19,6 kg. Este primul din Gabarit 40 cu prindere fixă 105×140.
Cu putere de 0,18 kW și curent de 0,53A la 400V, Ia/In 1,00, presetupă M20, IP66 și Clasa Temp 100°C. Talpă de 22 mm pentru 187 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 78% peste MVE 100/1 (187 vs 105 kg) cu salt la Gabarit 40 și prindere 105×140 Ø13
- Trece de la foratură multiplă la prindere fixă – mai rigid pentru 33 kgcm
- Greutate de 19,6 kg vs 12,2 kg la 100/1 – carcasă mai grea pentru moment de 33,49 kgcm
- Putere de 0,18 kW vs 0,12 kW la 100/1 – motor mai puternic pentru clasa de 180 kg
- Rămâne cu Ia/In 1,00 – pornire ultra-lină, ideal pentru alimentare cu invertor de la 20Hz
Când să alegi acest motor vibrator trifazat MVE 200/1?
Alege-l când MVE 100/1 vibrează, dar materialul din buncărul de 0,2-0,5 mc nu curge complet. Este pragul de 187 kg la 1000 rpm.
Dacă ai nevoie de 187 kg forță continuă, Gabarit 40 de 338 mm și curent de 0,53A, MVE 200/1 trifazat 6 poli este soluția corectă între 100/1 prea mic și 300/1 deja de 267 kg.
