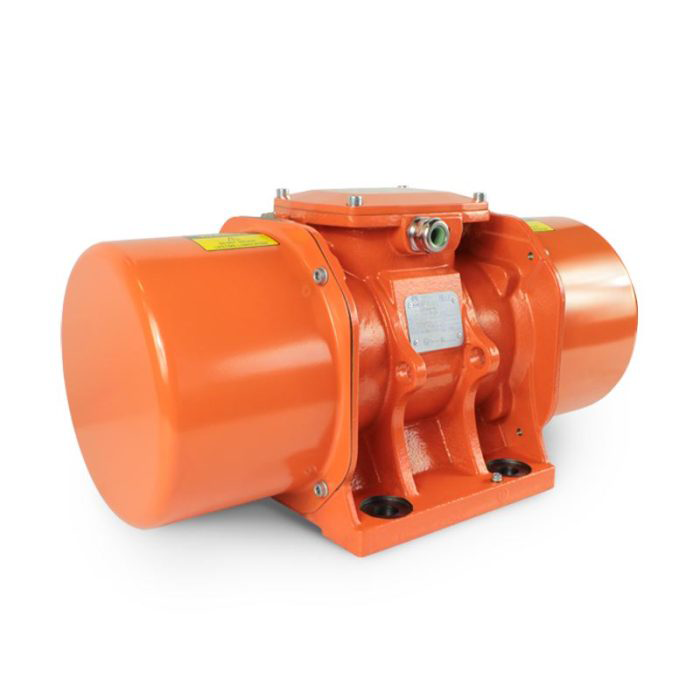

Motor vibrator trifazat 13000/1 aLL
Cod: 130001TUn motor vibrator trifazat 13000/1 aLL este soluția supremă pentru silozurile industriale gigant și instalațiile de minerit și metalurgie grea care necesită o vibrație ultra-profundă, lentă și cu putere extremă de desprindere (1000 rpm). Generând o forță centrifugă de 130 kN (aproximativ 13000 kgf), acest motovibrator industrial super-greu este vârful gamei în gabarit 90, proiectat special pentru cele mai severe blocaje masive.
Construit pentru industrie super-grea, modelul de motor vibrator trifazat 13000/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită puterii de 10 kW și a greutății de 422 kg, este alegerea ideală pentru silozuri gigant și concasoare unde este nevoie de o vibrație de 1000 rpm cu amplitudine absolută maximă și forță de șoc supremă.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 13000/1 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 13000/1 (6 poli, 1000 RPM la 50Hz) |
| Cod produs | 130001T |
| Marca | aLL industriaL |
| Forță centrifugă | 130 kN (~13000 kgf) |
| Moment de lucru | 741,00 kg.cm |
| Dezechilibru | 370,50 kg.cm |
| Greutate proprie unitară | 422 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6322 2Z C4 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 380V / Y: 660V – 380/660V |
| Putere absorbită | 10 kW |
| Curent nominal maxim | Y: 16,4 A |
| Factor de putere | 0,85 |
| Tip cablu / Presetupă | Cablu 4G X 6 / Presetupă M32x1.5 |

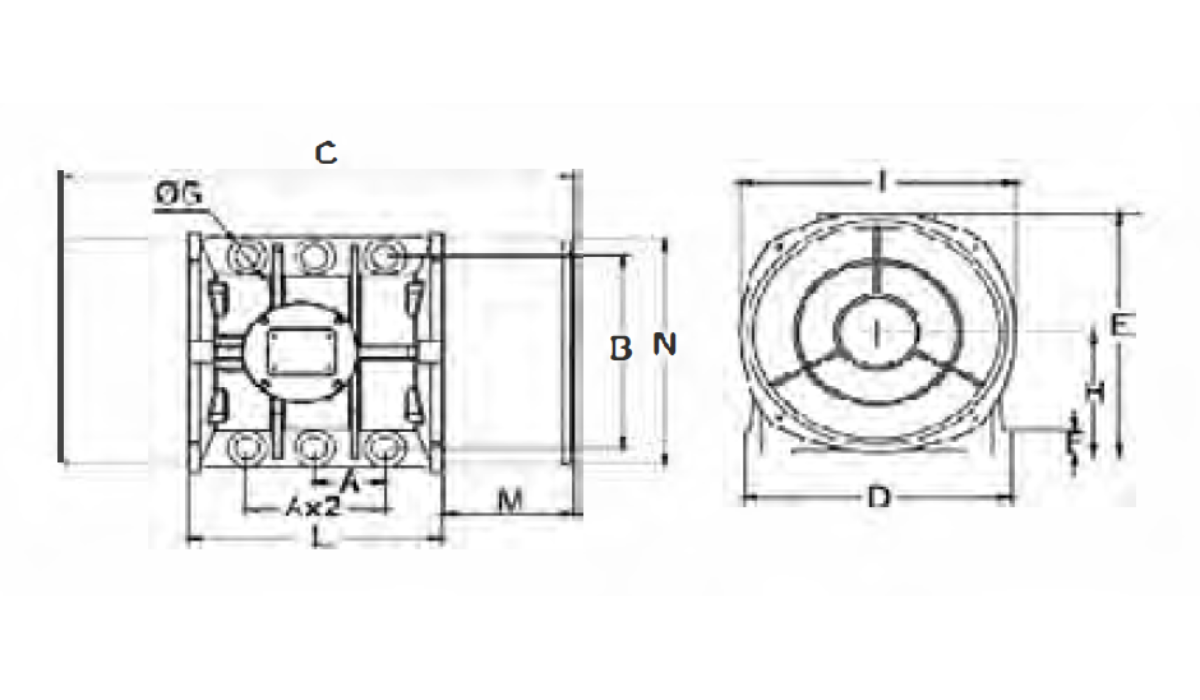

Dimensiuni gabarit și montaj ( Gabarit 90 – Fig. D ) |
|
| A – Interaxă găuri lungime | 125 mm |
| B – Interaxă găuri lățime | 380 mm |
| C – Lungime totală motor | 965.5 mm |
| D – Lățime talpă | 446 mm |
| E – Înălțime totală | 415 mm |
| F – Grosime talpă | 42 mm |
| G – Diametru găuri fixare | Ø 39 mm – 4 găuri |
| H – Înălțime ax | 206 mm |
| I – Lățime corp interior | 400 mm |
| L – Lățime cutie borne | 405.5 mm |
| M – Lungime capac mase | 280 mm |
| N – Diametru capace | 378 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 840 Nm (M36) |
| Șurub fixare | M36 |
| Șaibă | 39 X 72 |

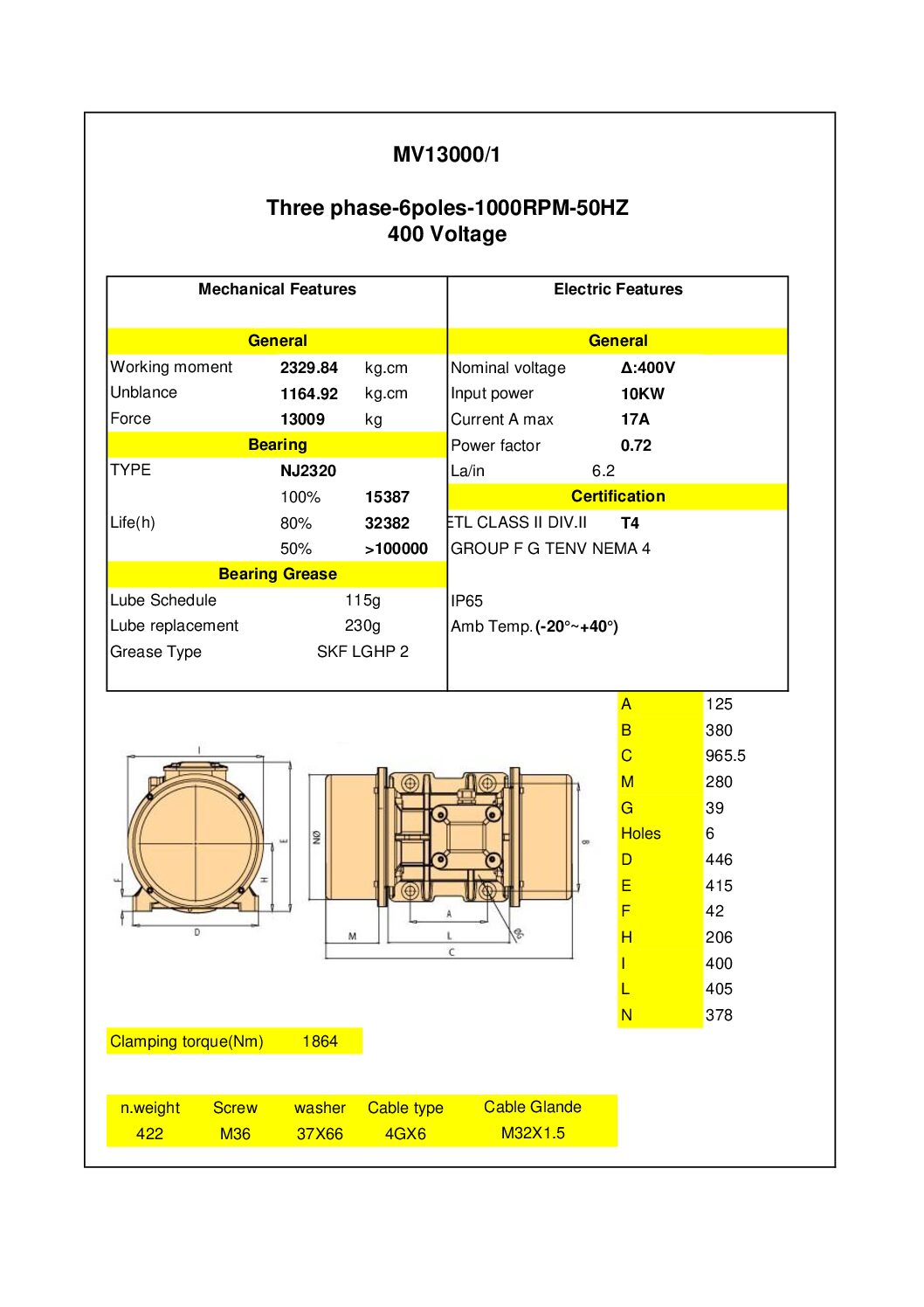

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 13000/1 aLL – 380/660V – 1000 RPM – 50Hz – conform tabel oficial atasat; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor Vibrator Trifazat 13000/1 aLL
- Vibrație Ultra-Profundă la 1000 RPM – Vârf de Gamă Gabarit 90 Fig. D: Spre deosebire de modelele de 3000 RPM care compactează, frecvența de 1000 RPM asigură o undă de vibrație cu penetrare maximă și amplitudine absolută maximă, fiind cel mai puternic model din gabarit 90 cu 130 kN pentru silozuri de 80-120 mc.
- Forță de 130 kN la 10 kW – Maxim Absolut în Gabarit 90: Modelul 13000/1 aLL oferă 13000 kgf cu alimentare 380/660V, fiind perfect pentru regim S1 continuu pe structuri gigant cu blocaje cronice extreme.
- Design Industrial Gigant Gabarit 90: Cu o greutate de 422 kg și lungime de 965.5mm, este construit pentru structuri metalice gigant ranforsate, oferind forța supremă de spargere a bolților masive înainte de trecerea la gabarit 105.
- Fiabilitate Industrială Reală: Beneficiază de standarde de top: bobinaj de cupru, protecție IP66, izolație Clasa F și rulmenți 6322 2Z C4 cu viață >100.000h, proiectat pentru industrie grea continuă.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 13000/1 aLL este deosebit de eficient în:
- Prevenirea blocajelor (anti-boltire) în silozuri industriale gigant de 80-120 mc pentru ciment, clincher, var, zgură, minereuri grele și materiale cu coeziune extremă.
- Alimentatoare vibrante gigant pentru industria cimentului, minerit și metalurgie grea unde este nevoie de o curgere lentă și constantă cu amplitudine absolută maximă la 1000 rpm.
- Mese vibrante gigant pentru compactarea betonului și a prefabricatelor gigant, eliminarea bulelor de aer și compactarea matrițelor de turnătorie.
- Site și ciururi vibrante gigant pentru cernere și transport de materiale granulare super-grele, unde 130 kN asigură deblocare și transport eficient.
Ghid de Alegere Corectă
Alegeți modelul 13000/1 aLL atunci când aveți o structură gigant ranforsată și aveți nevoie de forța maximă de 130 kN în gabarit 90 la 1000 RPM, cu alimentare 380/660V. Este soluția perfectă pentru a crea o vibrație de desprindere ultra-profundă pe silozuri de 80 – 120 mc. Pentru silozuri peste 120 metri cubi, treceți la seria 15000/1 (144 kN), 17500/1 sau 19500/1 aLL în gabarit 105.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații gigant.
