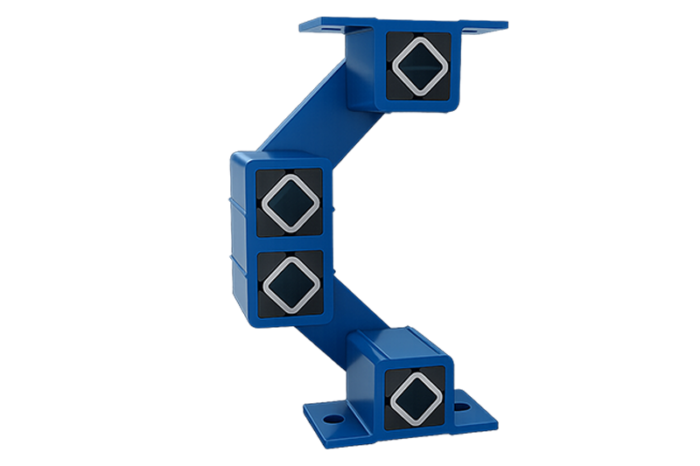

Element de directionare a vibrarii AB 15

Cod
AB-15

Element de directionare a vibrarii AB 15 de calitate superioara, la pret avantajos, disponibil in stoc sau la comanda!

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Greutate3,4 kg
Încărcare maximă800 N
Încărcare minimă250 N
TipAB15
Mărime15
Unitate de măsurăbuc

Element de Direcționare a Vibrării AB 15 ROSTA – Ghidaj Compact pentru Sarcini Ușoare (50 – 160 N)

Modelul de element de direcționare a vibrării AB 15 ROSTA este cel mai compact element din seria AB, fiind special proiectat pentru ghidarea precisă și izolarea vibrațiilor pe echipamente industriale de talie mică. Cu o capacitate de încărcare cuprinsă între 50 N și 160 N per element și o greutate redusă de doar 0.5 kg, AB 15 ROSTA asigură o mișcare oscilatorie liniară perfect controlată.
Datorită structurii hibride formate din profil din aluminiu și construcție sudată din oțel vopsit albastru, acest element elimină contactul direct metal-pe-metal, reducând zgomotul din hala de producție și protejând cadrul utilajului împotriva oboselii structurale.

Performanțe Tehnice și Specificații – AB 15 ROSTA

Date tehnice generale

Tip element

AB 15 ROSTA (Element oscilant antivibrație)

Greutate proprie unitară

0,5 kg

Sarcina admisă per element (Gmin – Gmax)

50 – 160 N (~5,1 – 16,3 kg)
(Capacitate utilaj pe 4 suporturi: 20 – 65 kg)

Frecvență proprie de rezonanță (Gmin – Gmax)
(zona critică ce trebuie evitată în funcționare)

4,0 – 2,8 Hz (echivalent cu 240 – 168 rot/min) – frecvența naturală la care elementul tinde să intre în rezonanță. În exploatare normală se recomandă evitarea funcționării continue în această zonă pentru a preveni amplificarea vibrațiilor.

Cota de poziționare sub sarcină (Z)

65 mm(distanță de montaj recomandată)

Rigiditate dinamică verticală (cd)

10 N/mm

Rigiditate dinamică orizontală (cd)

6 N/mm

Materiale și protecție anticoroziune

Profil din aluminiu, corp din oțel sudat

Eficiență de izolare la turații de lucru

La 720 rpm (12 Hz)

Amplitudine max. (sw): 14 mm | Grad izolare (K = 4.1): ~75% din vibrații oprite

La 960 rpm (16 Hz)

Amplitudine max. (sw): 12 mm | Grad izolare (K = 6.2): ~84% din vibrații oprite

La 1440 rpm (24 Hz)

Amplitudine max. (sw): 8 mm | Grad izolare (K = 9.3): ~89% din vibrații oprite

Dimensiuni gabarit, cote și montaj - Element de direcționare a vibrațiilor AB 15

A (in stare libera)

168 mm – Înălțime totală în stare liberă (neîncărcat)

A* (la comprimare maxima)

114 mm – Înălțime totală la comprimare maximă (160 N)

B (neincarcat)

70 mm – Amprentă / lățime orizontală neîncărcat

B* (la sarcina maxima)

88 mm – Lățime orizontală la sarcină maximă

C

80 mm – Lungime diagonală braț oscilant

D

Ø 7 mm – Găuri fixare(Recomandat șuruburi M6)

E

50 mm – Interaxă între găurile de fixare de pe talpă

F

65 mm – Lățime talpă / flanșă de fixare

H

3 mm – Grosime talpă de fixare

Schiță tehnică dimensiuni și montaj element de direcționare a vibrării AB 15

Domenii de Utilizare Specifice

Elementul de direcționare a vibrațiilor AB 15 ROSTA este recomandat pentru aplicații cu sarcini reduse, unde este necesară ghidarea precisă a mișcărilor oscilante și limitarea solicitărilor asupra structurii. Utilizat frecvent la alimentatoare vibrante compacte, echipamente de sortare și sisteme industriale ușoare, modelul AB 15 contribuie la funcționarea stabilă și la reducerea uzurii componentelor. Pentru specificații complete, dimensiuni și întreaga gamă disponibilă, consultați categoria Elemente de direcționare a vibrațiilor AB.

Element de Direcționare a Vibrării AB 15 ROSTA

Cum se montează un element de direcționare a vibrării AB 15?
Instalarea unui element de direcționare a vibrării AB 15 se face prin fixarea fermă pe cadrul rigid al utilajului folosind șuruburi M6 corespunzătoare orificiilor de ø7 mm, asigurând o aliniere paralelă a tuturor suporturilor.

De ce să alegi un element de direcționare a vibrării AB 15 în locul arcurilor clasice?
Alegând un element de direcționare a vibrării AB 15 beneficiezi de ghidaj liniar precis, eliminarea vibrațiilor transversale și o funcționare complet silențioasă, fără să fie nevoie de lubrifiere periodică.

Cauți eficiență și zero mentenanță pentru echipamentele tale mici? Adaugă elementul AB 15 în cererea ta de ofertă și primești consultanță tehnică gratuită pentru dimensionare!

Element de directionare a vibrarii pentru AB 15 pentru montarea motoarelor vibratoare și a echipamentelor industriale
