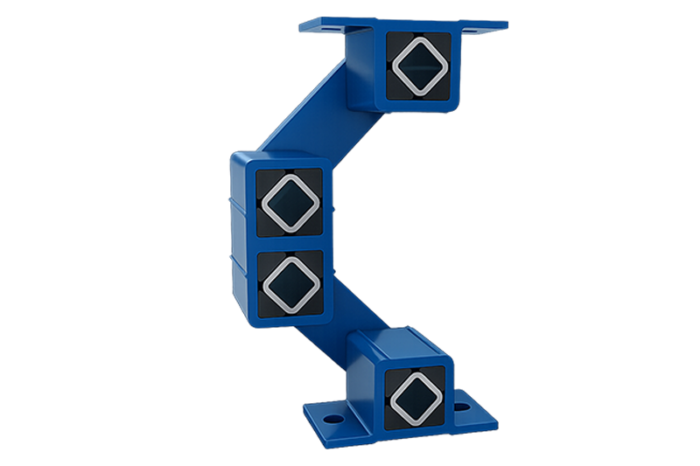

Element de directionare a vibrarii AB 18

Cod
AB-18

Element de directionare a vibrarii AB 18 de calitate superioara, la pret avantajos, disponibil in stoc sau la comanda!

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Greutate3,4 kg
Încărcare maximă800 N
Încărcare minimă250 N
TipAB18
Mărime18
Unitate de măsurăbuc

Element de Direcționare a Vibrării AB 18 ROSTA – Stabilitate și Control pentru Echipamente Medii-Ușoare (120 – 350 N)

Modelul de element de direcționare a vibrării AB 18 ROSTA oferă echilibrul ideal între dimensiunile compacte și o capacitate sporită de preluare a sarcinilor dinamice, fiind calibrat pentru intervale de 120 N până la 350 N per element. Proiectat pentru a garanta o traiectorie liniară fără abateri laterale, AB 18 ROSTA optimizează transportul materialelor pe jgheaburi și site vibrante.

Fabricați cu un corp din aluminiu de înaltă precizie și elemente din oțel sudat, acești suporturi oscilante absorb eficient forțele de reacție din dinamică, eliminând necesitatea gresării sau a întreținerii periodice.

Performanțe Tehnice și Specificații – AB 18 ROSTA



Date tehnice generale

Tip element

AB 18 ROSTA (Element oscilant antivibrație)

Greutate proprie unitară

1,2 kg

Sarcina admisă per element (Gmin – Gmax)

120 – 350 N (~12,2 – 35,7 kg)
(Capacitate utilaj pe 4 suporturi: 49 – 143 kg)

Frecvență proprie de rezonanță (Gmin – Gmax)
(zona critică ce trebuie evitată în funcționare)

3,7 – 2,6 Hz (echivalent cu 222 – 156 rot/min) – frecvența naturală la care elementul tinde să intre în rezonanță. În exploatare normală se recomandă evitarea funcționării continue în această zonă pentru a preveni amplificarea vibrațiilor.

Cota de poziționare sub sarcină (Z)

80 mm(distanță de montaj recomandată)

Rigiditate dinamică verticală (cd)

20 N/mm

Rigiditate dinamică orizontală (cd)

14 N/mm

Materiale și protecție anticoroziune

Profil din aluminiu, corp din oțel sudat

Eficiență de izolare la turații de lucru

La 720 rpm (12 Hz)

Amplitudine max. (sw): 17 mm | Grad izolare (K = 4.9): ~80% din vibrații oprite

La 960 rpm (16 Hz)

Amplitudine max. (sw): 15 mm | Grad izolare (K = 7.7): ~87% din vibrații oprite

La 1440 rpm (24 Hz)

Amplitudine max. (sw): 8 mm | Grad izolare (K = 9.3): ~89% din vibrații oprite

Dimensiuni gabarit, cote și montaj - Element de direcționare a vibrațiilor AB 18

A (in stare libera)

208 mm – Înălțime totală în stare liberă (neîncărcat)

A* (la comprimare maxima)

146 mm – Înălțime totală la comprimare maximă (350 N)

B (neincarcat)

88 mm – Amprentă / lățime orizontală neîncărcat

B* (la sarcina maxima)

109 mm – Lățime orizontală la sarcină maximă

C

100 mm – Lungime diagonală braț oscilant

D

Ø 9 mm – Găuri fixare(Recomandat șuruburi M8)

E

60 mm – Interaxă între găurile de fixare de pe talpă

F

80 mm – Lățime talpă / flanșă de fixare

H

3,5 mm – Grosime talpă de fixare

K

14 mm – Distanță margine exterioară - corp interior

Schiță tehnică dimensiuni și montaj element de direcționare a vibrării AB 18

Aplicații Industriale Recomandate

Elementul de direcționare a vibrațiilor AB 18 ROSTA oferă un control eficient al mișcărilor vibrante în aplicații industriale de capacitate mică și medie. Este utilizat pentru susținerea și ghidarea mecanismelor vibratoare, asigurând o distribuție uniformă a eforturilor și o funcționare predictibilă în exploatare. Pentru date tehnice detaliate, capacități de încărcare și variante constructive, vizitați categoria Elemente de direcționare a vibrațiilor AB.

Sfaturi de Exploatare – Element de Direcționare a Vibrării AB 18 ROSTA

Care este sarcina maximă admisă pentru un element de direcționare a vibrării AB 18?
Un element de direcționare a vibrării AB 18 funcționează optim la sarcini cuprinse între 120 N și 350 N per suport. Depășirea acestei valori poate reduce eficiența de amortizare și durata de viață a profilului elastic.

Câte bucăți de element de direcționare a vibrării AB 18 sunt necesare pentru un jgheab vibrant?
De regulă, pentru un jgheab sau o sită mică sunt necesare minimum 4 bucăți de element de direcționare a vibrării AB 18, dispuse simetric pentru a garanta o mișcare de oscilație stabilă.

Optimizează fluxul de producție! Solicită acum prețul și disponibilitatea pentru elementul de direcționare AB 18 direct la echipa noastră.

Element de directionare a vibrarii pentru AB 18 montarea motoarelor vibratoare și a echipamentelor industriale de mare capacitate
