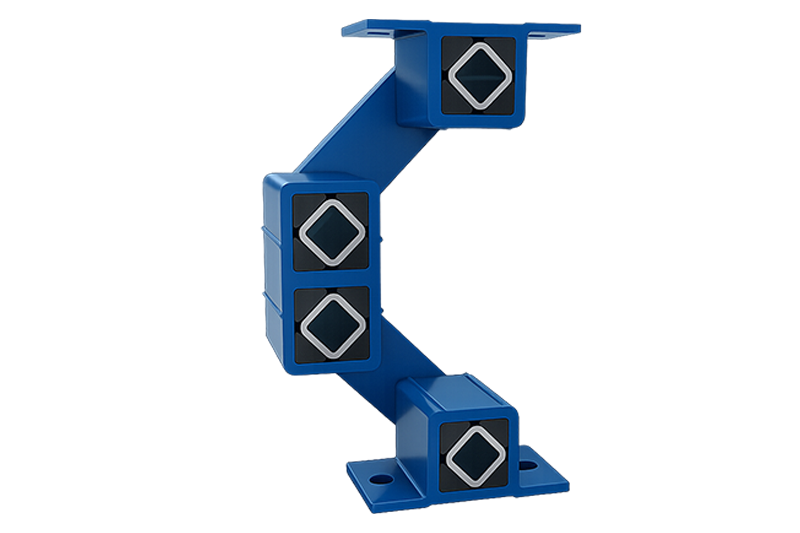

Elemente de direcționare a vibrării AB din otel sau inox

Optimizarea proceselor industriale care implică mișcări oscilante libere necesită componente de o precizie și o robustețe incontestabile. Gama de elemente de direcționare a vibrării AB (suporturi oscilante) este concepută special pentru a susține, ghida și izola eficient mașinile vibrante acționate de motoare cu dezechilibru. Aceste componente asigură o traiectorie naturală a mișcării, protejând structura de rezistență și prelungind durata de viață a utilajelor.

Elemente ROSTA AB – gama de elemente de direcționare a vibrării

La baza seriei AB stă o tehnologie avansată cu suspensii elastice cauciuc-metal, care îndeplinește simultan funcțiile de arc, amortizor și lagăr de ghidare. Proiectate exclusiv pentru sisteme cu oscilație liberă, elementele AB absorb vibrațiile reziduale și împiedică transmiterea șocurilor dinamice în clădire sau în cadrul suport al echipamentului.

Elemente ROSTA AB pentru sisteme cu oscilație liberă

Gama ROSTA AB reprezintă o soluție consacrată pentru suspensia elastică și ghidarea utilajelor cu oscilație liberă, fiind destinată aplicațiilor industriale în care mișcarea vibratorie trebuie controlată printr-un sistem elastic robust și fiabil. Elementele de direcționare a vibrării ROSTA Type AB sunt utilizate în special pentru ciururi vibratoare, site vibratoare, transportoare vibrante, alimentatoare vibrante și alte echipamente pentru sortarea, transportul și procesarea materialelor vrac.

În gama ROSTA, elementele AB sunt proiectate ca sisteme de suspensie pentru utilaje vibrante acționate prin excitație de dezechilibru. În funcție de model, acestea oferă diferite capacități de încărcare și caracteristici dinamice, permițând dimensionarea suspensiei în funcție de masa echipamentului, numărul de elemente utilizate și regimul de funcționare. Gama include modele precum ROSTA AB 15, AB 18, AB 27, AB 38, AB 45, AB 50 și AB 50-2, precum și variantele ABI pentru aplicații în care este necesară construcția din oțel inoxidabil.

Prin urmare, un element ROSTA AB nu trebuie privit doar ca un simplu suport antivibrație. Acesta face parte din sistemul elastic al utilajului și contribuie la obținerea unei mișcări oscilante controlate, la susținerea sarcinii și la izolarea vibrațiilor transmise către structura de rezistență. Alegerea modelului potrivit trebuie făcută în funcție de sarcina efectivă pe element și de parametrii dinamici ai utilajului.

Pentru identificarea corectă a variantei necesare, All Industrial pune la dispoziție gama de elemente de direcționare a vibrării ROSTA AB, împreună cu dimensiunile constructive, domeniile de sarcină și parametrii tehnici necesari pentru selectarea elementului potrivit aplicației.

Avantajele Tehnice ale Suporturilor Oscilante Seria AB

Zero Mentenanță: Designul inteligent elimină frecarea metal-pe-metal. Elementele nu necesită gresare sau lubrifiere și nu au piese de uzură consumabile.
Izolare Antivibratoare Superioară: Sistemele din seria AB ating frecvențe proprii foarte scăzute, de doar 2.1 Hz – 4.0 Hz, garantând o absorbție excelentă a șocurilor.
Capacitate Extinsă de Încărcare: Gama acoperă un spectru vast de sarcini industriale, preluând încărcări de la 50 N până la 10.000 N per element (de la AB 15 până la AB 50-2).
Variante Standard (AB) și Inox (ABI): Elementele sunt disponibile în varianta standard vopsită albastru (cu structură din profil de aluminiu, oțel sudat sau fontă nodulară) sau în varianta ABI din oțel inoxidabil turnat, destinată mediilor corozive sau industriei alimentare.

Principiul de funcționare al elementelor ROSTA AB pentru oscilație liberă

Spre deosebire de sistemele acționate prin bielă-manivelă, elementele de direcționare a vibrării AB sunt optimizate pentru echipamentele cu vibrație liberă. Sub acțiunea excitatoarelor prin dezechilibru, suporturile AB permit mesei sau jgheabului să oscileze pe traiectoria sa naturală, oferind în același timp o rigiditate laterală excelentă pentru menținerea direcției de lucru.

Aplicații Industriale pentru Elemente Oscilante AB

Datorită structurii lor rezistente la praf, umiditate și uzură, elementele din seria AB sunt alegerea standard pentru:

Ciururi și stații de sortare: Suspensie fiabilă pentru rame vibrante cu cernere uscată sau umedă.
Alimentatoare și jgheaburi vibrante: Transport eficient și dozare uniformă a materialelor vrac.
Site de deshidratare: Utilizarea variantelor ABI din oțel inoxidabil previne coroziunea în medii cu umiditate ridicată.
Grătare și mese de compactare: Preluarea șocurilor violente la încărcarea brută a materialelor.

Consultanță Tehnică pentru Selecția Elementelor AB

Dimensionarea corectă a elementelor AB depinde de masa echipamentului, turația motorului vibrator (720, 960 sau 1440 rpm) și amplitudinea dorită. Echipa noastră de ingineri vă oferă suport complet pentru calculul frecvențelor proprii și alegerea pozițiilor optime de montaj pentru proiectul dumneavoastră.

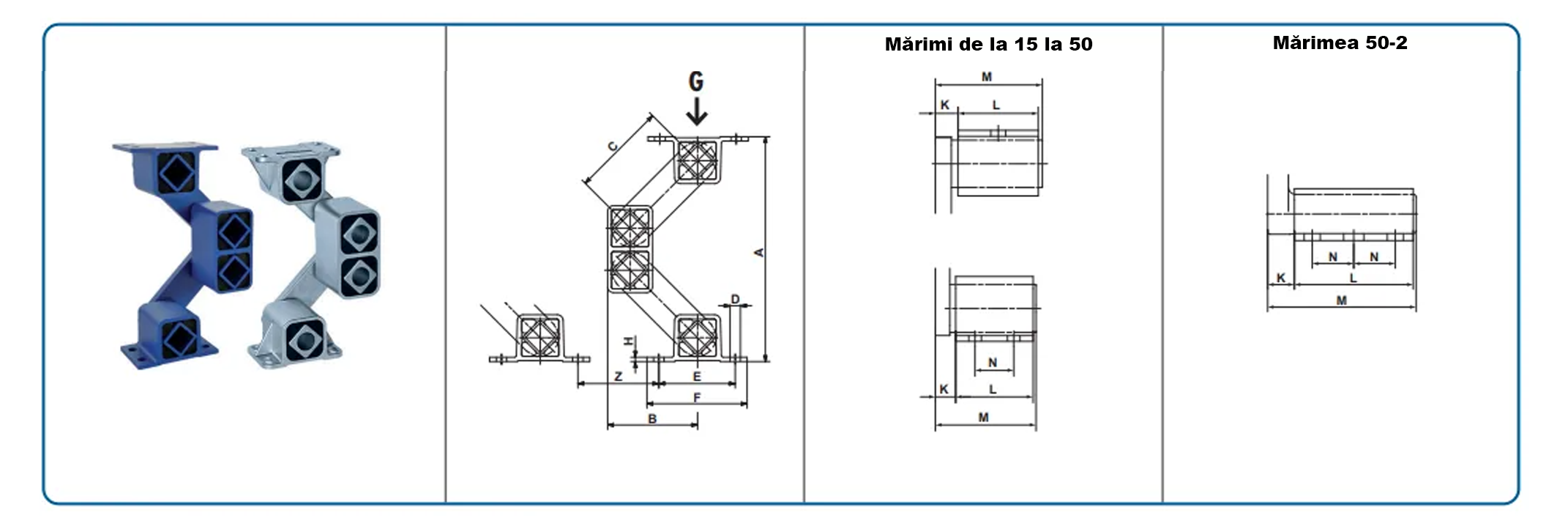

Dimensiuni și cote tehnice – Elemente de direcționare a vibrațiilor AB

Legenda dimensiunilor și cotelor tehnice – Elemente de direcționare a vibrațiilor AB

Cotă	Descriere
G	Sarcina aplicată asupra elementului. Reprezintă forța sau greutatea transmisă către elementul elastic.
A	Înălțimea totală a elementului în stare liberă, fără sarcină (un-loaded).
A*	Înălțimea totală a elementului la sarcina maximă admisă (max. load).
B	Distanța orizontală caracteristică a elementului în stare liberă, fără încărcare.
B*	Distanța orizontală a elementului după deformarea elastică produsă de sarcina maximă admisă.
C	Lungimea brațului elastic înclinat care preia și transmite vibrațiile către structură.
D	Dimensiunea găurii sau a fantei de fixare utilizată pentru montajul elementului.
E	Lungimea suprafeței de sprijin și montaj a suportului inferior.
F	Lungimea totală a bazei inferioare de montaj.
H	Grosimea sau înălțimea flanșei inferioare de montaj.
K	Grosimea marginii exterioare a profilului de montaj.
L	Lățimea corpului elastic sau a profilului principal.
M	Lățimea totală exterioară a elementului, inclusiv zonele de fixare.
N	Distanța dintre găurile de fixare (interaxa orificiilor de montaj).
Z	Cotă de referință utilizată pentru poziționarea și calculul comportamentului dinamic al elementului.

Notă: Valorile A și B reprezintă dimensiunile elementului fără sarcină, iar A* și B* reprezintă dimensiunile după deformarea elastică produsă de sarcina maximă admisă. Toate dimensiunile sunt exprimate în milimetri (mm), cu excepția sarcinii G care este exprimată în Newtoni (N).

Dimensiuni și Sarcini de Lucru

Tip	Sarcină G_min. – G_max. [N]	A (neîncărcat)	A* (încărcare max.)	B (neîncărcat)	B* (încărcare max.)	C	D	E	F	H	K	L	M	N	Greutate [kg]
AB 15	50 – 160	168	114	70	88	80	ø7	50	65	3	10	40	52	–	0.5
ABI 15	70 – 180	168	114	70	88	80	7 × 10	50	65	3	10	40	52	–	0.8
AB 18	120 – 350	208	146	88	109	100	ø9	60	80	3.5	14	50	67	–	1.2
ABI 18	120 – 350	208	146	88	109	100	9 × 15	60	80	3.5	14	50	67	–	1.6
AB 27	250 – 800	235	170	94	116	100	ø11	80	105	4.5	17	60	80	–	2.3
ABI 27	250 – 800	235	170	94	116	100	11 × 20	80	105	4.5	17	60	80	–	3.4
AB 38	600 – 1 600	305	225	120	147	125	ø13	100	125	6	21	80	104	40	5.1
ABI 38	600 – 1 600	305	225	120	147	125	13 × 20	100	125	6	21	80	104	40	7.6
AB 45	1 200 – 3 000	353	257	141	172	140	13 × 27	115	145	9	28	100	132	58	9.5
ABI 45	1 200 – 3 000	353	257	137	168	140	13 × 26	115	145	8	28	100	132	58	13.6
AB 50	2 500 – 6 000	380	277	150	184	150	17 × 27	130	170	12	35	120	160	60	14.5
ABI 50	2 500 – 6 000	380	277	150	184	150	17 × 27	130	170	12	35	120	160	60	22.2
AB 50-2	4 200 – 10 000	380	277	150	184	150	17 × 27	130	170	12	40	200	245	70	22.5
ABI 50-2	4 200 – 10 000	380	277	150	184	150	17 × 27	130	170	12	40	200	245	70	35.2

Parametri de Funcționare și Structură Material

Tip	Frecvență proprie G_min. – G_max. [Hz]	Z	Valoare dinamică arc c_d		Parametri de funcționare după turație (rpm)						Structură material
			verticală [N/mm]	orizontală [N/mm]	720 min^-1		960 min^-1		1440 min^-1		Profil din aluminiu	Construcție sudată din oțel	Fontă nodulară	Vopsit albastru	Turnat din oțel inoxidabil
			verticală [N/mm]	orizontală [N/mm]	sw max. [mm]	K max. [-]	sw max. [mm]	K max. [-]	sw max. [mm]	K max. [-]	Profil din aluminiu	Construcție sudată din oțel	Fontă nodulară	Vopsit albastru	Turnat din oțel inoxidabil
AB 15	4.0 – 2.8	65	10	6	14	4.1	12	6.2	8	9.3	x	x	–	x	–
ABI 15	4.0 – 2.8	65	10	6	14	4.1	12	6.2	8	9.3	–	–	–	–	x
AB 18	3.7 – 2.6	80	20	14	17	4.9	15	7.7	8	9.3	x	x	–	x	–
ABI 18	3.7 – 2.6	80	20	14	17	4.9	15	7.7	8	9.3	–	–	–	–	x
AB 27	3.7 – 2.7	80	40	25	17	4.9	14	7.2	8	9.3	x	x	–	x	–
ABI 27	3.7 – 2.7	80	40	25	17	4.9	14	7.2	8	9.3	–	–	–	–	x
AB 38	3.0 – 2.4	100	60	30	20	5.8	17	8.8	8	9.3	x	x	–	x	–
ABI 38	3.0 – 2.4	100	60	30	20	5.8	17	8.8	8	9.3	–	–	–	–	x
AB 45	2.8 – 2.3	115	100	50	21	6.1	18	9.3	8	9.3	x	x	–	x	–
ABI 45	2.8 – 2.3	115	100	50	21	6.1	18	9.3	8	9.3	–	–	–	–	x
AB 50	2.4 – 2.1	140	190	85	22	6.4	18	9.3	8	9.3	x	–	x	x	–
ABI 50	2.4 – 2.1	140	190	85	22	6.4	18	9.3	8	9.3	–	–	–	–	x
AB 50-2	2.4 – 2.1	140	320	140	22	6.4	18	9.3	8	9.3	x	–	x	x	–
ABI 50-2	2.4 – 2.1	140	320	140	22	6.4	18	9.3	8	9.3	–	–	–	–	x

Intrebari frecvente

Cum aleg între un sistem vibrator liber și unul ghidat?

Alegerea depinde strict de tipul de acționare al utilajului dumneavoastră. Sistemele libere sunt destinate echipamentelor antrenate de motoare cu mase excentrice (vibrația este generată de dezechilibru). Sistemele ghidate se folosesc atunci când utilajul are o antrenare mecanică rigidă, de tip biela-manivelă, care dictează mecanic amplitudinea mișcării.

Care este importanța frecvenței proprii de 2–4 Hz?

Frecvența proprie a suspensiei dictează gradul de izolare a vibrațiilor față de fundație. Pentru o izolare eficientă (de peste 85-90%), frecvența proprie a suspensiei trebuie să fie mult inferioară frecvenței de lucru a mașinii. Frecvențele noastre de 2-4 Hz garantează o barieră tehnică excepțională împotriva transmiterii vibrațiilor nedorite în structura de susținere.

Ce înseamnă mai exact funcționarea "fără mentenanță"?

Spre deosebire de rulmenții sau lagărele clasice, miezul de cauciuc-metal al elementelor noastre preia mișcarea exclusiv prin deformare elastică (torsiune internă). Deoarece nu există frecare între componente solide, nu este nevoie de gresare, ungere periodică sau înlocuirea pieselor de uzură. Odată montate corect, acestea funcționează optim ani la rând.
