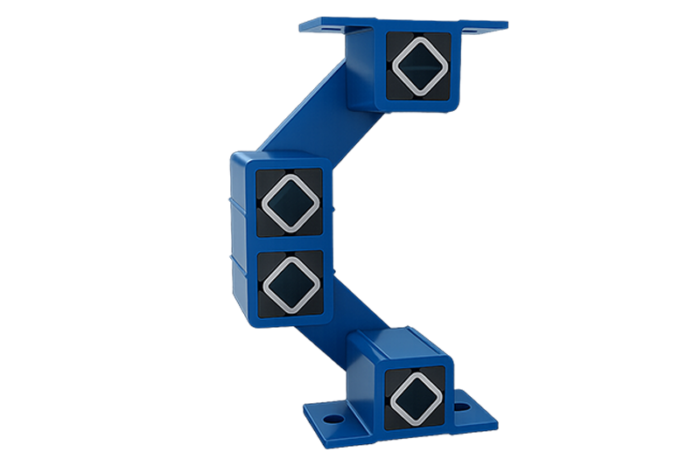

Element de directionare a vibrarii AB 27

Cod
AB-27

Element de directionare a vibrarii AB 27 de calitate superioara, la pret avantajos, disponibil in stoc sau la comanda!

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Greutate3,4 kg
Încărcare maximă800 N
Încărcare minimă250 N
TipAB27
Mărime27
Unitate de măsurăbuc

Element de Direcționare a Vibrării AB 27 ROSTA – Performanță Versatilă pentru Sarcini Medii (250 – 800 N)

Modelul de element de direcționare a vibrării AB 27 ROSTA reprezintă standardul de aur în aplicațiile industriale de dimensiuni medii, având o capacitate de încărcare generoasă cuprinsă între 250 N și 800 N per element. Această unitate elastică asigură direcționarea precisă a masei vibrante, prevenind dezechilibrele și uzura timpurie a motovibratoarelor.

Datorită arcului dinamic avansat cu rigiditate verticală de 40 N/mm, suportul AB 27 ROSTA menține un unghi constant de aruncare a materialului, asigurând o cernere sau o vehiculare uniformă pe întreaga suprafață a jgheabului.

Performanțe Tehnice și Specificații – AB 27 ROSTA



Date tehnice generale

Tip element

AB 27 ROSTA (Element oscilant antivibrație)

Greutate proprie unitară

2,3 kg

Sarcina admisă per element (Gmin – Gmax)

250 – 800 N (~25,5 – 81,5 kg)
(Capacitate utilaj pe 4 suporturi: 102 – 326 kg)

Frecvență proprie de rezonanță (Gmin – Gmax)
(zona critică ce trebuie evitată în funcționare)

3,7 – 2,7 Hz (echivalent cu 222 – 162 rot/min) – frecvența naturală la care elementul tinde să intre în rezonanță. În exploatare normală se recomandă evitarea funcționării continue în această zonă pentru a preveni amplificarea vibrațiilor.

Cota de poziționare sub sarcină (Z)

80 mm(distanță de montaj recomandată)

Rigiditate dinamică verticală (cd)

40 N/mm

Rigiditate dinamică orizontală (cd)

25 N/mm

Materiale și protecție anticoroziune

Profil din aluminiu, corp din oțel sudat

Eficiență de izolare la turații de lucru

La 720 rpm (12 Hz)

Amplitudine max. (sw): 17 mm | Grad izolare (K = 4.9): ~80% din vibrații oprite

La 960 rpm (16 Hz)

Amplitudine max. (sw): 14 mm | Grad izolare (K = 7.2): ~86% din vibrații oprite

La 1440 rpm (24 Hz)

Amplitudine max. (sw): 8 mm | Grad izolare (K = 9.3): ~89% din vibrații oprite

Dimensiuni gabarit, cote și montaj - Element de direcționare a vibrațiilor AB 27

A (in stare libera)

235 mm – Înălțime totală în stare liberă (neîncărcat)

A* (la comprimare maxima)

170 mm – Înălțime totală la comprimare maximă (800 N)

B (neincarcat)

94 mm – Amprentă / lățime orizontală neîncărcat

B* (la sarcina maxima)

116 mm – Lățime orizontală la sarcină maximă

C

100 mm – Lungime diagonală braț oscilant

D

Ø 11 mm – Găuri fixare(Recomandat șuruburi M10)

E

80 mm – Interaxă între găurile de fixare de pe talpă

F

105 mm – Lățime talpă / flanșă de fixare

H

4,5 mm – Grosime talpă de fixare

Schiță tehnică dimensiuni și montaj element de direcționare a vibrării AB 27

Unde Excelează Modelul AB 27 ROSTA?

Elementul de direcționare a vibrațiilor AB 27 ROSTA este conceput pentru echipamente vibratoare care necesită stabilitate ridicată și ghidare controlată a oscilațiilor. Acesta ajută la reducerea transmiterii forțelor nedorite către șasiu și optimizează comportamentul dinamic al instalației. Pentru cote de montaj, frecvențe proprii și informații complete despre serie, accesați categoria Elemente de direcționare a vibrațiilor AB.

Recomandări Tehnice – Element de Direcționare a Vibrării AB 27 ROSTA

În ce medii de lucru excelează un element de direcționare a vibrării AB 27?
Modelul element de direcționare a vibrării AB 27 este ideal pentru aplicații din industria agricolă și alimentară unde se vehiculează materiale vrac de greutate medie, oferind o rezistență mecanică excelentă la oboseală.

Cum influențează un element de direcționare a vibrării AB 27 frecvența de lucru a utilajului?
Prin integrarea unui element de direcționare a vibrării AB 27, frecvența proprie a sistemului scade în intervalul 3.7 – 2.7 Hz, prevenind transmiterea șocurilor dinamice în structura de sprijin a halei.
