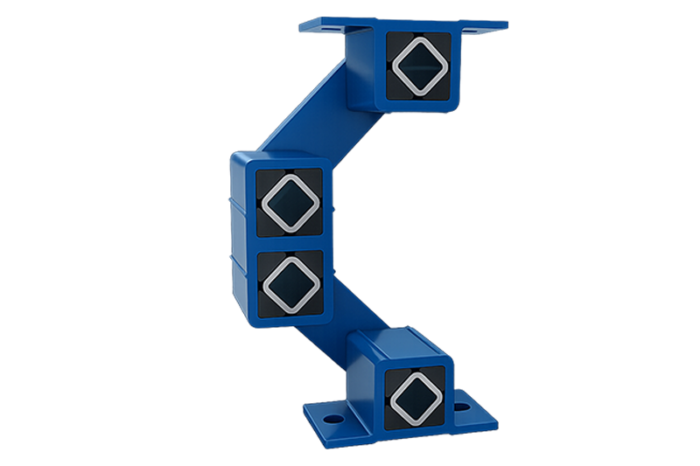

Element de directionare a vibrarii AB 50

Cod
AB-50

Element de directionare a vibrarii AB 50 de calitate superioara, la pret avantajos, disponibil in stoc sau la comanda!

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Greutate3,4 kg
Încărcare maximă800 N
Încărcare minimă250 N
TipAB50
Mărime50
Unitate de măsurăbuc

Element de Direcționare a Vibrării AB 50 ROSTA – Soluția Supremă din Fontă Nodulară pentru Sarcini Extreme (2500 – 6000 N)

Modelul de element de direcționare a vibrării AB 50 ROSTA reprezintă vârf de gamă în materie de rezistență structurală, fiind construit special pentru sarcini industriale extreme cuprinse între 2 500 N și 6 000 N per element (până la 600 kg/suport). Spre deosebire de modelele mai mici, corpul modelului AB 50 este turnat din fontă nodulară de înaltă calitate, oferind o rigiditate și o durabilitate de neegalat sub impactul forțelor dinamice severe.

Cu o greutate proprie de 14.5 kg și o rigiditate verticală de 190 N/mm, AB 50 asigură o abatere minimă sub sarcină maximă și o amortizare superioară a vibrațiilor de joasă frecvență (2.4 – 2.1 Hz).

Performanțe Tehnice și Specificații – AB 50 ROSTA



Date tehnice generale

Tip element

AB 50 ROSTA (Element oscilant antivibrație)

Greutate proprie unitară

14,5 kg

Sarcina admisă per element (Gmin – Gmax)

2500 – 6000 N (~254,9 – 611,8 kg)
(Capacitate utilaj pe 4 suporturi: 1020 – 2447 kg)

Frecvență proprie de rezonanță (Gmin – Gmax)
(zona critică ce trebuie evitată în funcționare)

2,4 – 2,1 Hz (echivalent cu 144 – 126 rot/min) – frecvența naturală la care elementul tinde să intre în rezonanță. În exploatare normală se recomandă evitarea funcționării continue în această zonă pentru a preveni amplificarea vibrațiilor.

Cota de poziționare sub sarcină (Z)

140 mm(distanță de montaj recomandată)

Rigiditate dinamică verticală (cd)

190 N/mm

Rigiditate dinamică orizontală (cd)

85 N/mm

Materiale și protecție anticoroziune

Profil din aluminiu, corp din fontă nodulară

Eficiență de izolare la turații de lucru

La 720 rpm (12 Hz)

Amplitudine max. (sw): 22 mm | Grad izolare (K = 6.4): ~84% din vibrații oprite

La 960 rpm (16 Hz)

Amplitudine max. (sw): 18 mm | Grad izolare (K = 9.3): ~89% din vibrații oprite

La 1440 rpm (24 Hz)

Amplitudine max. (sw): 8 mm | Grad izolare (K = 9.3): ~89% din vibrații oprite

Dimensiuni gabarit, cote și montaj - Element de direcționare a vibrațiilor AB 50

A (in stare libera)

380 mm – Înălțime totală în stare liberă (neîncărcat)

A* (la comprimare maxima)

277 mm – Înălțime totală la comprimare maximă (6000 N)

B (neincarcat)

150 mm – Amprentă / lățime orizontală neîncărcat

B* (la sarcina maxima)

184 mm – Lățime orizontală la sarcină maximă

C

150 mm – Lungime diagonală braț oscilant

D

17 x 27 mm – Găuri fixare(Recomandat șuruburi M16)

E

130 mm – Interaxă între găurile de fixare de pe talpă

F

170 mm – Lățime talpă / flanșă de fixare

H

12 mm – Grosime talpă de fixare

Schiță tehnică dimensiuni și montaj element de direcționare a vibrării AB 50

Destinație Tehnică și Aplicații Industriale Top

Elementul de direcționare a vibrațiilor AB 50 este destinat aplicațiilor industriale grele care necesită preluarea unor forțe importante și controlul exact al mișcărilor oscilante. Este o alegere potrivită pentru ciururi vibratoare, transportoare de mare capacitate și echipamente de procesare continuă. Pentru informații tehnice detaliate, tabele dimensionale și selectarea modelului optim, vizitați categoria Elemente de direcționare a vibrațiilor AB.

Element de Direcționare a Vibrării AB 50 ROSTA

De ce este fabricat corpul unui element de direcționare a vibrării AB 50 din fontă nodulară?
Deoarece un element de direcționare a vibrării AB 50 preia sarcini uriașe (până la 6000 N per suport), fonta nodulară oferă rezistența mecanică și capacitatea de absorbție a șocurilor necesare în minerit și industrie grea.

Cum protejează un element de direcționare a vibrării AB 50 structura utilajului?
Având o frecvență proprie de doar 2.4 – 2.1 Hz, un element de direcționare a vibrării AB 50 izolează complet rezonanța, prevenind apariția fisurilor în sudurile și structura de rezistență a echipamentului.

Cerințele extreme necesită componente pe măsură! Contactează echipa aLL industriaL pentru stocuri, fișa tehnica și o cotativă de preț pentru modelul AB 50.

Element de directionare a vibrarii pentru AB 50 pentru suspensii oscilante industriale de capacitate extremă 3000-7000N cu picioare din fontă și construcție TWIN
