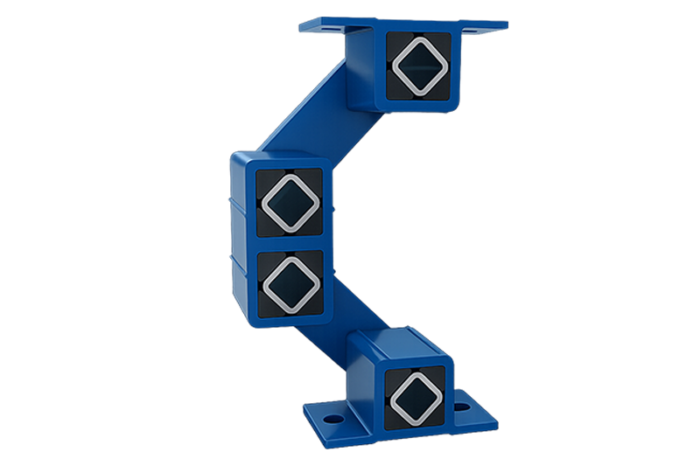

Element de directionare a vibrarii AB 45

Cod
AB-45

Element de directionare a vibrarii AB 45 de calitate superioara, la pret avantajos, disponibil in stoc sau la comanda!

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Greutate3,4 kg
Încărcare maximă800 N
Încărcare minimă250 N
TipAB45
Mărime45
Unitate de măsurăbuc

Element de Direcționare a Vibrării AB 45 ROSTA – Capacitate Ridicată de Încărcare (1200 – 3000 N) și Izolare Dinamică

Pentru aplicații care necesită manipularea unor volume mari de material vrac, acest element de direcționare a vibrării AB 45 ROSTA furnizează o capacitate impresionantă de încărcare, între 1 200 N și 3 000 N per element (până la 300 kg/suport). Construit pe un șasiu robust de 9.5 kg, AB 45 oferă stabilitate laterală maximă și elimină oscilațiile parazite chiar și la turații mari ale motoarelor de dezechilibru.

Sistemul de fixare cu caneluri ovale (13 × 27 mm) permite un reglaj fin la montaj și o aliniere facilă a jgheaburilor sau sitelor de sortare de mari dimensiuni.

Performanțe Tehnice și Specificații – AB 45 ROSTA



Date tehnice generale

Tip element

AB 45 ROSTA (Element oscilant antivibrație)

Greutate proprie unitară

9,5 kg

Sarcina admisă per element (Gmin – Gmax)

1200 – 3000 N (~122,4 – 305,9 kg)
(Capacitate utilaj pe 4 suporturi: 490 – 1224 kg)

Frecvență proprie de rezonanță (Gmin – Gmax)
(zona critică ce trebuie evitată în funcționare)

2,8 – 2,3 Hz (echivalent cu 168 – 138 rot/min) – frecvența naturală la care elementul tinde să intre în rezonanță. În exploatare normală se recomandă evitarea funcționării continue în această zonă pentru a preveni amplificarea vibrațiilor.

Cota de poziționare sub sarcină (Z)

115 mm(distanță de montaj recomandată)

Rigiditate dinamică verticală (cd)

100 N/mm

Rigiditate dinamică orizontală (cd)

50 N/mm

Materiale și protecție anticoroziune

Profil din aluminiu, corp din oțel sudat

Eficiență de izolare la turații de lucru

La 720 rpm (12 Hz)

Amplitudine max. (sw): 21 mm | Grad izolare (K = 6.1): ~84% din vibrații oprite

La 960 rpm (16 Hz)

Amplitudine max. (sw): 18 mm | Grad izolare (K = 9.3): ~89% din vibrații oprite

La 1440 rpm (24 Hz)

Amplitudine max. (sw): 8 mm | Grad izolare (K = 9.3): ~89% din vibrații oprite

Dimensiuni gabarit, cote și montaj - Element de direcționare a vibrațiilor AB 45

A (in stare libera)

353 mm – Înălțime totală în stare liberă (neîncărcat)

A* (la comprimare maxima)

257 mm – Înălțime totală la comprimare maximă (3000 N)

B (neincarcat)

141 mm – Amprentă / lățime orizontală neîncărcat

B* (la sarcina maxima)

172 mm – Lățime orizontală la sarcină maximă

C

140 mm – Lungime diagonală braț oscilant

D

13 x 27 mm – Găuri fixare(Recomandat șuruburi M12)

E

115 mm – Interaxă între găurile de fixare de pe talpă

F

145 mm – Lățime talpă / flanșă de fixare

H

9 mm – Grosime talpă de fixare

chiță tehnică dimensiuni și montaj element de direcționare a vibrării AB 45

Domenii de Utilizare Severă

Elementul de direcționare a vibrațiilor AB 45 ROSTA este proiectat pentru utilaje vibratoare cu sarcini medii și mari, unde este necesară menținerea unei traiectorii de lucru constante și reducerea tensiunilor mecanice din structură. Construcția sa permite absorbția eficientă a solicitărilor repetate și contribuie la exploatarea sigură a instalației. Pentru documentația completă și dimensiunile tuturor variantelor disponibile, consultați categoria Elemente de direcționare a vibrațiilor AB.

Element de Direcționare a Vibrării AB 45 ROSTA

Cum se realizează reglajul pentru un element de direcționare a vibrării AB 45?
Orificiile ovale speciale ale acestui element de direcționare a vibrării AB 45 (13 × 27 mm) permit ajustarea facilă a poziției de fixare pe cadru, asigurând preluarea uniformă a sarcinii dinamice de până la 3000 N.

Ce beneficii aduce un element de direcționare a vibrării AB 45 pe un ciur de deshidratare?
Utilizarea unui element de direcționare a vibrării AB 45 asigură menținerea unghiului optim de aruncare a materialului umed, prevenind colmatarea sitelor și reducând consumul de energie al motovibratoarelor.

Fără întreruperi în producție! Echipamentul tău merită cele mai fiabile elemente elastic-dinamice. Solicită oferta pentru AB 45 astăzi!

Element de directionare a vibrarii pentru AB 45 pentru suspensii oscilante industriale de capacitate foarte mare 1200-3000N cu picioare din fontă
