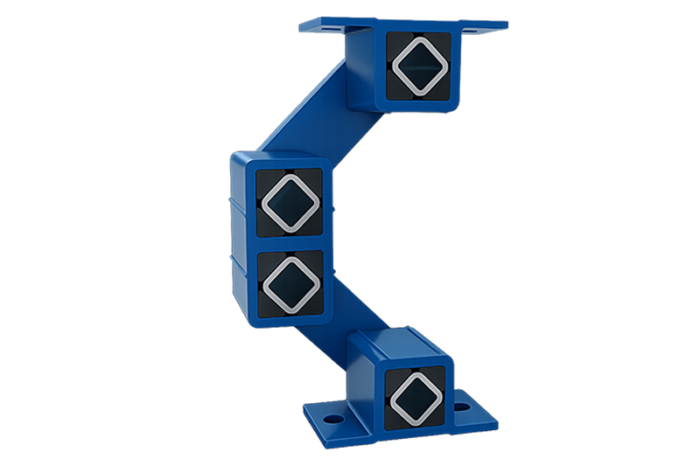

Element de directionare a vibrarii AB 38

Cod
AB-38

Element de directionare a vibrarii AB 38 de calitate superioara, la pret avantajos, disponibil in stoc sau la comanda!

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Greutate3,4 kg
Încărcare maximă800 N
Încărcare minimă250 N
TipAB38
Mărime38
Unitate de măsurăbuc

Element de Direcționare a Vibrării AB 38 ROSTA– Forță și Protecție Antivibratoare pentru Sarcini Industriale Mari (600 – 1600 N)

Proiectat pentru medii de lucru solicitante, modelul de element de direcționare a vibrării AB 38 ROSTA preia sarcini masive cuprinse între 600 N și 1 600 N per suport. Cu o greutate proprie de 5.1 kg și o construcție masivă din profil de aluminiu și oțel sudat, AB 38 ROSTA garantează amortizarea eficientă a șocurilor de pornire și oprire ale ciururilor industriale.

Frecvența proprie extrem de scăzută (3.0 – 2.4 Hz) împiedică transmiterea vibrațiilor distructive către structura metalică a halei, extinzând semnificativ durata de viață a întregii linii tehnologice.

Performanțe Tehnice și Specificații – AB 38 ROSTA



Date tehnice generale

Tip element

AB 38 ROSTA (Element oscilant antivibrație)

Greutate proprie unitară

5,1 kg

Sarcina admisă per element (Gmin – Gmax)

600 – 1600 N (~61,2 – 163,1 kg)
(Capacitate utilaj pe 4 suporturi: 245 – 652 kg)

Frecvență proprie de rezonanță (Gmin – Gmax)
(zona critică ce trebuie evitată în funcționare)

3,0 – 2,4 Hz (echivalent cu 180 – 144 rot/min) – frecvența naturală la care elementul tinde să intre în rezonanță. În exploatare normală se recomandă evitarea funcționării continue în această zonă pentru a preveni amplificarea vibrațiilor.

Cota de poziționare sub sarcină (Z)

100 mm(distanță de montaj recomandată)

Rigiditate dinamică verticală (cd)

60 N/mm

Rigiditate dinamică orizontală (cd)

30 N/mm

Materiale și protecție anticoroziune

Profil din aluminiu, corp din oțel sudat

Eficiență de izolare la turații de lucru

La 720 rpm (12 Hz)

Amplitudine max. (sw): 20 mm | Grad izolare (K = 5.8): ~83% din vibrații oprite

La 960 rpm (16 Hz)

Amplitudine max. (sw): 17 mm | Grad izolare (K = 8.8): ~89% din vibrații oprite

La 1440 rpm (24 Hz)

Amplitudine max. (sw): 8 mm | Grad izolare (K = 9.3): ~89% din vibrații oprite

Dimensiuni gabarit, cote și montaj - Element de direcționare a vibrațiilor AB 38

A (in stare libera)

305 mm – Înălțime totală în stare liberă (neîncărcat)

A* (la comprimare maxima)

225 mm – Înălțime totală la comprimare maximă (1600 N)

B (neincarcat)

120 mm – Amprentă / lățime orizontală neîncărcat

B* (la sarcina maxima)

147 mm – Lățime orizontală la sarcină maximă

C

125 mm – Lungime diagonală braț oscilant

D

Ø 13 mm – Găuri fixare(Recomandat șuruburi M12)

E

100 mm – Interaxă între găurile de fixare de pe talpă

F

125 mm – Lățime talpă / flanșă de fixare

H

6 mm – Grosime talpă de fixare

Schiță tehnică dimensiuni și montaj element de direcționare a vibrării AB 38

Aplicații Industriale Exigente

Elementul de direcționare a vibrațiilor AB 38 ROSTA este utilizat în aplicații industriale cu solicitări dinamice mai ridicate, unde controlul precis al vibrațiilor contribuie la creșterea productivității și la protejarea echipamentelor. Soluția este potrivită pentru transportoare vibrante, sisteme de dozare și instalații de manipulare a materialelor. Descoperiți toate caracteristicile tehnice în categoria Elemente de direcționare a vibrațiilor AB.

Ghid de Selecție – Element de Direcționare a Vibrării AB 38 ROSTA

Este potrivit un element de direcționare a vibrării AB 38 pentru medii cu praf și agregate?
Da, orice element de direcționare a vibrării AB 38 este special conceput pentru condiții grele de lucru, precum cele din cariere sau balastiere, având corpul vopsit anticoroziv și cauciucul protejat împotriva agenților abrazivi.

Ce garanție de funcționare oferă un element de direcționare a vibrării AB 38?
Datorită eliminării frecării metalice, un element de direcționare a vibrării AB 38 are o durată de exploatare de câțiva ani în regim continuu, eliminând timpii morți cauzați de mentenanța lagărelor clasice.

Ai nevoie de un suport robust care să reziste la muncă grea? Cere o cotatie de preț pentru AB 38 direct de pe site-ul nostru!

Element de directionare a vibrarii pentru AB 38 pentru suspensii oscilante industriale de foarte mare capacitate 600-1600N
