Motor vibrator trifazat MVE 10000/15 OLI
Cod: MVE 10000/15E-90A0Un motor vibrator trifazat MVE 10000/15 de la OLI este motorul de 10052 kg forță din Gabarit 90 care trece la 10 tone. Cu moment de 800,11 kgcm la 50Hz și 311,8 kg greutate, este motorul pe care îl alegi când MVE 9000/15 de 9020 kg este la limită pentru silozul de 90-105 mc cu boltă de 2500-2800 mm.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 10000/15 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 10000/15 (4 poli, 1500 rpm la 50Hz) |
| Model | MVE 10000/15E-90A0 |
| Cod produs | MVE1000015T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 311,8 kg (50Hz) / 297,4 kg (60Hz) |
| Greutate maxima vibrata | 10052 kg (50Hz) / 10643 kg (60Hz) |
| Moment dinamic (Wm) | 800,11 kgcm (50Hz) / 588,30 kgcm (60Hz) |
| Turație nominală | 1500 rpm (50Hz) / 1800 rpm (60Hz) – 4 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T4 T135°C IP66 (Zona 22) | CE – Clasa Temp. T4 (135°C) |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Δ) |
| Putere nominală absorbită (P1) | 7,80 kW (50Hz) / 9,40 kW (60Hz) |
| Curent nominal maxim (In) | 13,00 A la 400V Δ / 13,00 A la 460V Δ |
| Raport curent de pornire (Ia / In) | 6,50 / 6,40 |
| Tip presetupă cablu | M32 |

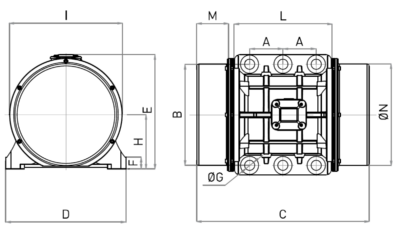

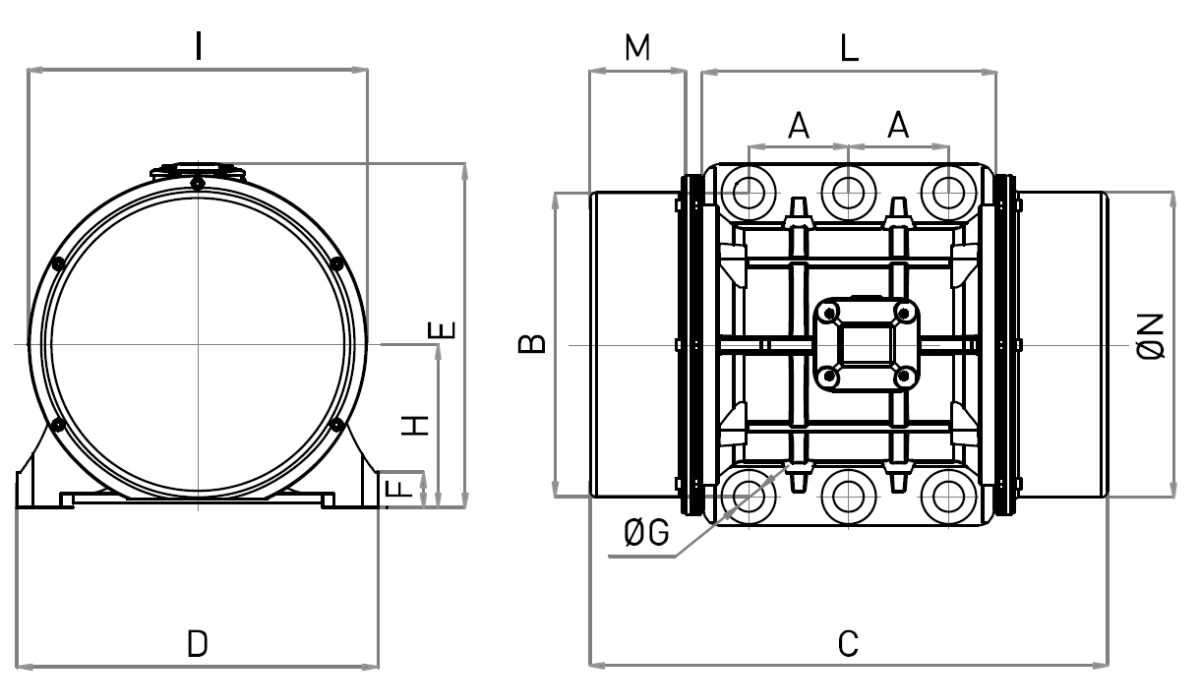

Dimensiuni gabarit și montaj ( Gabarit 90 ) |
|
| A – Interaxă găuri lungime | 125 mm |
| B – Interaxă găuri lățime | 380 mm |
| ØG – Găuri de fixare | Ø 38 mm (6 găuri) |
| C – Lungime totală motor | 726 mm (50Hz) / 646 mm (60Hz) |
| D – Lățime talpă | 452 mm |
| E – Înălțime totală | 430 mm |
| F – Grosime talpă | 44 mm |
| H – Înălțime ax | 204 mm |
| I – Lățime corp interior | 422 mm |
| L – Lățime cutie borne | 367 mm |
| M – Lungime capac mase | 160 mm |
| N – Diametru capace | 378 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 10000/15:
Acest motor vibrator trifazat MVE 10000/15 este dedicat forței de 10052 kg la 1500 rpm unde 9020 kg a fost depășit.
- Silozuri de 90-105 mc pentru ciment, var, clincher, cenușă cu boltă de 2500-2800 mm
- Pâlnii de 3800-4500 mm cu material de 6000-10000 kg care se tasează puternic
- Jgheaburi vibrante de 11-15 m cu tablă de 22-30 mm și flux de 70-120 t/h
- Site vibrante de 3000-4000 mm pentru sortare grea cu amplitudine mare la 1500 rpm
- Buncăre tampon de 7000-13000 kg unde este nevoie de desprindere cu moment de 800 kgcm
- Mese vibrante foarte mari și compactoare grele unde 10052 kg asigură compactare uniformă
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 10000/15:
Motorul vibrator trifazat MVE 10000/15 îți oferă 10052 kg la 50Hz și 10643 kg la 60Hz cu moment de 800,11 kgcm, cu greutate de 311,8 kg. Este primul din Gabarit 90 FIG E cu 6 găuri de fixare.
Cu putere de 7,80 kW și curent de 13,00A la 400V Δ, Ia/In 6,50, presetupă M32, IP66 și Clasa Temp T4 135°C. Talpă de 44 mm pentru 10052 kg forță continuă.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 11% peste MVE 9000/15 (10052 vs 9020 kg) cu salt la Gabarit 90 FIG E și prindere 125×380 Ø38 cu 6 găuri
- Lungime de 726 mm vs 605 mm la 9000/15 – carcasă mai lungă pentru moment de 800 kgcm
- Putere de 7,80 kW vs 7,50 kW la 9000/15 – motor electric mai puternic pentru clasa de 10 tone
- Greutate de 311,8 kg vs 268,6 kg la 9000/15 – carcasă industrială grea pentru 10 tone
- Clasă T4 – singurul de 10 tone cu certificare T4 în gama 4 poli
Când să alegi acest motor vibrator trifazat MVE 10000/15?
Alege-l când MVE 9000/15 vibrează, dar bolta de 2500-2800 mm nu cade. Este pragul de 10052 kg pentru silozuri de 90-105 mc.
Dacă ai nevoie de 10052 kg forță continuă, Gabarit 90 de 726 mm și curent de 13,00A, MVE 10000/15 trifazat 4 poli Delta este soluția corectă între 9000/15 prea mic și 11500/15 deja de 11779 kg.
