Motor vibrator trifazat MVE 200/15 OLI
Cod: MVE 200/15E-30A0Un motor vibrator trifazat MVE 200/15 de la OLI este motorul de 194 kg forță din Gabarit 30 care duce pragul de la 75 kg la 194 kg. Cu moment de 15,44 kgcm la 50Hz, este motorul pe care îl alegi când MVE 90/15 de 75 kg vibrează, dar făina, laptele praf sau aditivul de 1-2 mc cu boltă de 300-500 mm nu se desprinde.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 200/15 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 200/15 (4 poli, 1500 rpm la 50Hz) |
| Model | MVE 200/15E-30A0 |
| Cod produs | MVE20015T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 11,8 kg (50Hz / 60Hz) |
| Greutate maxima vibrata | 194 kg (50Hz) / 196 kg (60Hz) |
| Moment dinamic (Wm) | 15,44 kgcm (50Hz) / 10,83 kgcm (60Hz) |
| Turație nominală | 1500 rpm (50Hz) / 1800 rpm (60Hz) – 4 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T100°C IP66 (Zona 22) | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,16 kW (50Hz) / 0,17 kW (60Hz) |
| Curent nominal maxim (In) | 0,49 A la 400V Y / 0,50 A la 460V Y |
| Raport curent de pornire (Ia / In) | 1,00 / 1,00 |
| Tip presetupă cablu | M20 |

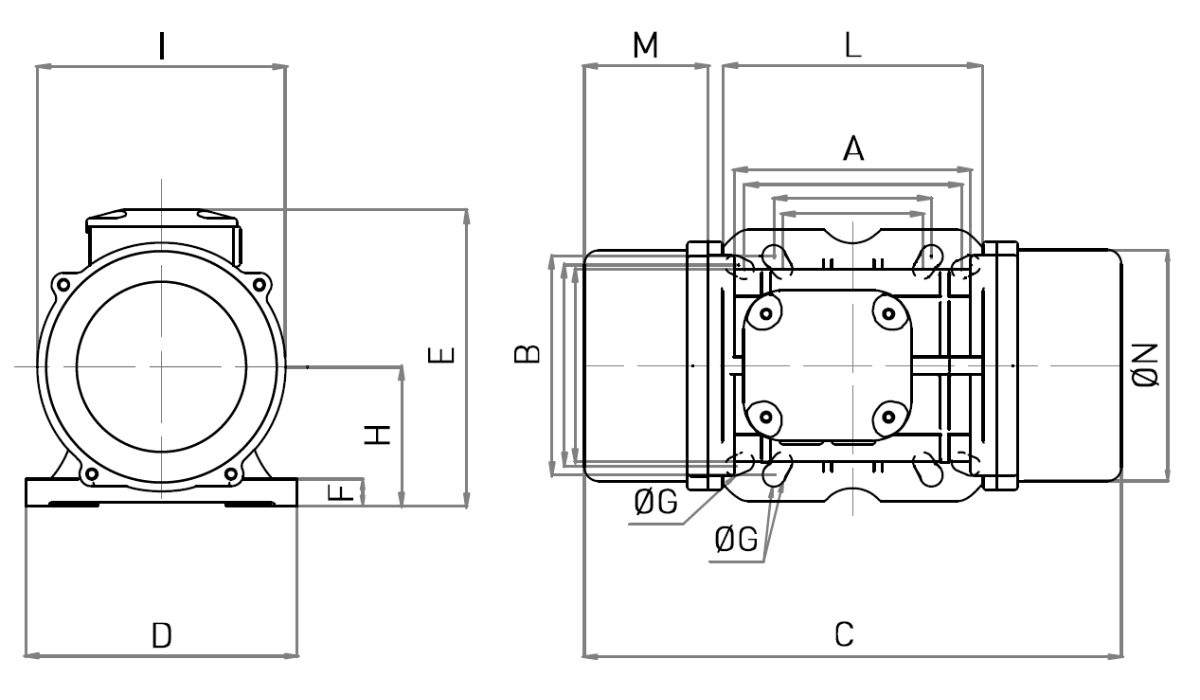

Dimensiuni gabarit și montaj ( Gabarit 30 ) |
|
| A – Interaxă găuri lungime (găurire multiplă) | 62-74 mm și 33 mm (prindere universală) |
| B – Interaxă găuri lățime (găurire multiplă) | 106 mm și 83-102 mm (prindere universală) |
| ØG – Găuri de fixare | Ø 9 mm și Ø 7 mm (4 găuri) |
| C – Lungime totală motor | 260 mm |
| D – Lățime talpă | 154 mm |
| E – Înălțime totală | 175 mm |
| F – Grosime talpă | 15 mm |
| H – Înălțime ax | 79 mm |
| I – Lățime corp interior | 142 mm |
| L – Lățime cutie borne | 163 mm |
| M – Lungime capac mase | 43 mm |
| N – Diametru capace | 131 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 200/15:
Acest motor vibrator trifazat MVE 200/15 este dedicat forței de 194 kg la 1500 rpm unde 75 kg a fost depășit.
- Site și separatoare de 600-1000 mm unde ai nevoie de 15,44 kgcm la amplitudine mare
- Buncăre de 1-2 mc pentru făină, zahăr, lapte praf cu boltă de 300-500 mm
- Alimentatoare vibrante de 400-800 mm cu tablă de 3-5 mm și flux de 0,5-2,0 t/h
- Dozatoare și cântare de 200-400 kg unde vibrația de 1500 rpm ajută la golire completă
- Pâlnii de 800-1200 mm pentru materiale alimentare fine care curg greu
- Benzi transportoare și jgheaburi mici de 0,5-1,5 m unde 194 kg desprind fără zgomot mare
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 200/15:
Motorul vibrator trifazat MVE 200/15 îți oferă 194 kg la 50Hz și 196 kg la 60Hz cu moment de 15,44 kgcm, cu greutate de doar 11,8 kg. Consum de 0,16 kW și curent de 0,49A la 400V, ideal pentru S1 continuu 24/7.
Cu presetupă M20, IP66, Zona 22 și Clasa Temp 100°C, talpă de 15 mm și Gabarit 30 de 260 mm. Funcționează la 1500 rpm pentru amplitudine mare, conform recomandării OLI pentru transport și screening la 1500 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 158% peste MVE 90/15 (194 vs 75 kg) cu aceeași prindere multiplă 62-74 mm
- Rămâne în Clasa Temp 100°C – mai rece și mai sigur pentru praf alimentar fin
- Consum de 0,49A – cel mai eficient din clasa de 200 kg
- Gabarit 30 de 11,8 kg – montare cu o mână, fără macara
- 1500 rpm vs 3000 rpm – nu compactează făina, o fluidizează
Când să alegi acest motor vibrator trifazat MVE 200/15?
Alege-l când MVE 90/15 vibrează, dar bolta de 300-500 mm din buncărul de 1-2 mc nu cade. Este pragul de 15,44 kgcm pentru materiale fine și ușoare.
Dacă ai nevoie de 194 kg forță continuă, Gabarit 30 de 260 mm și curent de 0,49A, MVE 200/15 trifazat 4 poli este soluția corectă între 90/15 prea mic și 400/15 deja de 420 kg.
