Motor vibrator trifazat MVE 14500/15 OLI
Cod: MVE 14500/15E-100A0Un motor vibrator trifazat MVE 14500/15 de la OLI este motorul de 14.352 kg forță din Gabarit 100 care închide seria de 4 poli la 14,3 tone. Cu moment de 1.142 kgcm la 50Hz și 460 kg greutate, este motorul pe care îl alegi când MVE 11500/15 de 11.779 kg este la limită pentru silozul de 130-160 mc cu boltă de 3000-3500 mm.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 14500/15 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 14500/15 (4 poli, 1500 rpm la 50Hz) |
| Model | MVE 14500/15E-100A0 |
| Cod produs | MVE1450015T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 460 kg (50Hz) / 442 kg (60Hz) |
| Greutate maxima vibrata | 14.352 kg (50Hz) / 15.153 kg (60Hz) |
| Moment dinamic (Wm) | 1.142 kgcm (50Hz) / 838 kgcm (60Hz) |
| Turație nominală | 1500 rpm (50Hz) / 1800 rpm (60Hz) – 4 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Δ) |
| Putere nominală absorbită (P1) | 11,0 kW (50Hz) / 13,0 kW (60Hz) |
| Curent nominal maxim (In) | 18,5 A la 400V Δ / 18,5 A la 460V Δ |
| Raport curent de pornire (Ia / In) | 8,0 / 8,0 |
| Tip presetupă cablu | M32 |

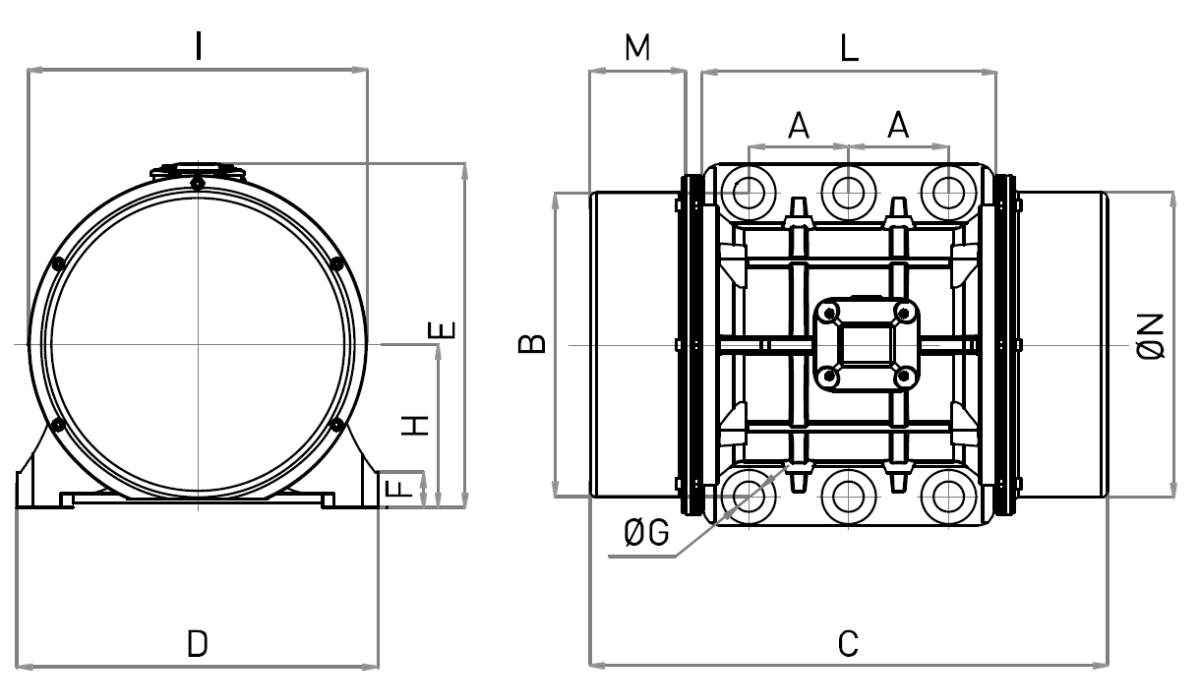

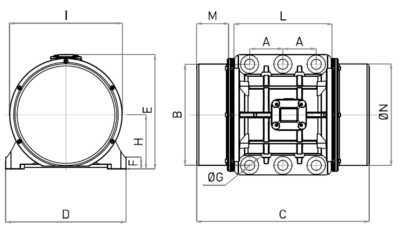

Dimensiuni gabarit și montaj ( Gabarit 100 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 440 mm |
| ØG – Găuri de fixare | Ø 45 mm (6 găuri) |
| C – Lungime totală motor | 890 mm |
| D – Lățime talpă | 530 mm |
| E – Înălțime totală | 484 mm |
| F – Grosime talpă | 37 mm |
| H – Înălțime ax | 232 mm |
| I – Lățime corp interior | 446 mm |
| L – Lățime cutie borne | 470 mm |
| M – Lungime capac mase | 210 mm |
| N – Diametru capace | 424 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 14500/15:
Acest motor vibrator trifazat MVE 14500/15 este dedicat forței de 14.352 kg la 1500 rpm unde 11.779 kg a fost depășit.
- Silozuri de 130-160 mc pentru ciment, var, clincher, cenușă cu boltă de 3000-3500 mm
- Pâlnii de 4500-5500 mm cu material de 9000-14352 kg care se tasează puternic
- Jgheaburi vibrante de 13-18 m cu tablă de 28-40 mm și flux de 100-180 t/h
- Site vibrante de 3500-5000 mm pentru sortare extra-grea cu amplitudine mare la 1500 rpm
- Buncăre tampon de 10000-18000 kg unde este nevoie de desprindere cu moment de 1.142 kgcm
- Mese vibrante extra-grele și compactoare unde 14.352 kg este vârful gamei de 4 poli
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 14500/15:
Motorul vibrator trifazat MVE 14500/15 îți oferă 14.352 kg la 50Hz și 15.153 kg la 60Hz cu moment de 1.142 kgcm, cu greutate de 460 kg. Este vârful gamei 15 cu Gabarit 100.
Cu putere de 11,0 kW și curent de 18,5A la 400V Δ, Ia/In 8,0, presetupă M32, IP66 și Clasa Temp 135°C. Talpă de 37 mm pentru 14.352 kg forță continuă.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 21% peste MVE 11500/15 (14.352 vs 11.779 kg) cu aceeași carcasă 890 mm și prindere 140×440 Ø45 cu 6 găuri – upgrade direct
- Moment de 1.142 kgcm vs 939 kgcm la 11500/15 – cel mai mare moment din gama 4 poli
- Putere de 11,0 kW vs 9,0 kW la 11500/15 – motor electric cel mai puternic din gama 15
- Greutate de 460 kg vs 445 kg la 11500/15 – doar 15 kg în plus pentru +2573 kg forță
- Închide gama MVE /15 – nu există model mai mare de 14.352 kg la 1500 rpm
Când să alegi acest motor vibrator trifazat MVE 14500/15?
Alege-l când MVE 11500/15 vibrează, dar bolta de 3000-3500 mm nu cade. Este pragul final de 14.352 kg pentru silozuri de 130-160 mc.
Dacă ai nevoie de 14.352 kg forță continuă, Gabarit 100 de 890 mm și curent de 18,5A, MVE 14500/15 trifazat 4 poli Delta este soluția finală – vârful gamei MVE 15, peste nu există în 4 poli.
