Motor vibrator trifazat MVE 90/15 OLI

Cod
MVE 90/15E-20A0

Motor vibrator trifazat MVE 90/15 OLI de calitate superioara, la preturi competitive, disponibile in stoc sau la comanda!

Alegeți variantaToate cele 21 de variante

În paranteză: câte variante au valoarea. „Altă combinație”: nu există cu celelalte alegeri; se deschide varianta cea mai apropiată.

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Greutate maximă vibrată75 kg
ModelMVE 90/15
Putere0,09 kW
Greutate motor7,4 kg
Alimentare curentTrifazata
Unitate de măsurăbuc

Cote

Dimensiunile din vizualizarea 3D, în milimetri, fiecare cu sursa ei.

DimensiuneValoareSursa
Model, turație, desenCatalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15MVE 90/15, 1500 rpm, BCatalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15
Lungime totalăCatalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15231Catalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15
Înălțime totalăCatalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15159Catalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15
Înălțimea axuluiCatalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/1564Catalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15
Tălpi: lungime × lățime × grosimeCatalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15123 × 131 × 15Catalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15
Găuri de fixare: Ø, entraxe A × BCatalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/154 × Ø9, 62–74 × 106Catalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15
Capac masă excentrică: Ø × lungimeCatalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15Ø112 × 54Catalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15
Lățimea carcaseiCatalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15121Catalog motoare vibratoare trifazate MVE 1500rpm aLL industriaL Fv.pdf, MVE 90/15

Variante: Motoare vibratoare trifazate MVE 1500rpm

CodDenumireGreutate maximă vibratăGreutate motorModelPuterePreț fără TVADisponibilitate
MVE 40/15E-10A0Motor vibrator trifazat MVE 40/15 OLIMVE 40/15E-10A027 kg4,6 kgMVE 40/150,04 kWLa cerere
MVE 90/15E-20A0Motor vibrator trifazat MVE 90/15 OLIProdusul afișatMVE 90/15E-20A075 kg7,4 kgMVE 90/150,09 kWLa cerere
MVE 200/15E-30A0Motor vibrator trifazat MVE 200/15 OLIMVE 200/15E-30A0194 kg11,8 kgMVE 200/150,16 kWLa cerere
MVE 300/15E-50A0Motor vibrator trifazat MVE 300/15 OLIMVE 300/15E-50A0334 kg22,5 kgMVE 300/150,62 kWLa cerere
MVE 400/15E-40A0Motor vibrator trifazat MVE 400/15 OLIMVE 400/15E-40A0420 kg19,5 kgMVE 400/150,3 kWLa cerere
MVE 500/15E-40A0Motor vibrator trifazat MVE 500/15 OLIMVE 500/15E-40A0504 kg21 kgMVE 500/150,35 kWLa cerere
MVE 700/15E-50A0Motor vibrator trifazat MVE 700/15 OLIMVE 700/15E-50A0714 kg27,4 kgMVE 700/150,62 kWLa cerere
MVE 1100/15E-50A0Motor vibrator trifazat MVE 1100/15 OLIMVE 1100/15E-50A01.114 kg35,8 kgMVE 1100/150,65 kWLa cerere
MVE 1400/15E-60A0Motor vibrator trifazat MVE 1400/15 OLIMVE 1400/15E-60A01.364 kg59,8 kgMVE 1400/150,9 kWLa cerere
MVE 1700/15E-60A0Motor vibrator trifazat MVE 1700/15 OLIMVE 1700/15E-60A01.725 kg61,8 kgMVE 1700/151,15 kWLa cerere
MVE 10000/15E-90A0Motor vibrator trifazat MVE 10000/15 OLIMVE 10000/15E-90A010.052 kg311,8 kgMVE 10000/157,8 kWLa cerere
MVE 11500/15E-100A0Motor vibrator trifazat MVE 11500/15 OLIMVE 11500/15E-100A011.779 kg445 kgMVE 11500/159 kWLa cerere
MVE 2400/15E-60A0Motor vibrator trifazat MVE 2400/15 OLIMVE 2400/15E-60A02.358 kg68 kgMVE 2400/151,6 kWLa cerere
MVE 2500/15E-70A0Motor vibrator trifazat MVE 2500/15 OLIMVE 2500/15E-70A02.454 kg90 kgMVE 2500/151,8 kWLa cerere
MVE 3000/15E-70A0Motor vibrator trifazat MVE 3000/15 OLIMVE 3000/15E-70A03.124 kg97,5 kgMVE 3000/151,9 kWLa cerere
MVE 3800/15E-75A0Motor vibrator trifazat MVE 3800/15 OLIMVE 3800/15E-75A03.853 kg130,4 kgMVE 3800/152,2 kWLa cerere
MVE 4300/15E-75A0Motor vibrator trifazat MVE 4300/15 OLIMVE 4300/15E-75A04.312 kg134,4 kgMVE 4300/152,5 kWLa cerere
MVE 5500/15E-80A0Motor vibrator trifazat MVE 5500/15 OLIMVE 5500/15E-80A05.495 kg192,2 kgMVE 5500/153,6 kWLa cerere
MVE 7200/15E-85A0Motor vibrator trifazat MVE 7200/15 OLIMVE 7200/15E-85A07.246 kg253 kgMVE 7200/155 kWLa cerere
MVE 14500/15E-100A0Motor vibrator trifazat MVE 14500/15 OLIMVE 14500/15E-100A014.352 kg460 kgMVE 14500/1511 kWLa cerere
MVE 9000/15E-85A0Motor vibrator trifazat MVE 9000/15 OLIMVE 9000/15E-85A09.020 kg268,6 kgMVE 9000/157,5 kWLa cerere

Un motor vibrator trifazat MVE 90/15 de la OLI este motorul de 75 kg forță din Gabarit 20 care urcă de la 27 kg la 75 kg. Cu moment de 5,97 kgcm la 50Hz și 4,6 kg peste MVE 40/15, este alegerea când 40/15 vibrează dar materialul de 0,5-1,0 mc cu boltă de 200-300 mm nu se desprinde în pâlnia de 500-800 mm.

Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 90/15 OLI

Date tehnice generale

Tip echipament

Motor vibrator trifazat MVE 90/15 (4 poli, 1500 rpm la 50Hz)

Model

MVE 90/15E-20A0

Cod produs

MVE9015T

Marca

OLI S.p.A.

Greutate proprie unitară

7,4 kg (50Hz / 60Hz)

Greutate maxima vibrata

75 kg (50Hz) / 76 kg (60Hz)

Moment dinamic (Wm)

5,97 kgcm (50Hz) / 4,2 kgcm (60Hz)

Turație nominală

1500 rpm (50Hz) / 1800 rpm (60Hz) - 4 poli

Protecție și Certificări

IP66 | II3D Ex tc IIIC T100°C IP66 (Zona 22) | CE - Clasa Temp. 100°C

Specificații electrice și alimentare

Tensiune și frecvență de lucru

400 V – 50 Hz / 460 V – 60 Hz(Trifazat Y)

Putere nominală absorbită (P1)

0,09 kW (50Hz) / 0,1 kW (60Hz)

Curent nominal maxim (In)

0,26 A la 400V Y / 0,25 A la 460V Y

Raport curent de pornire (Ia / In)

1,00 / 1,00

Tip presetupă cablu

M20

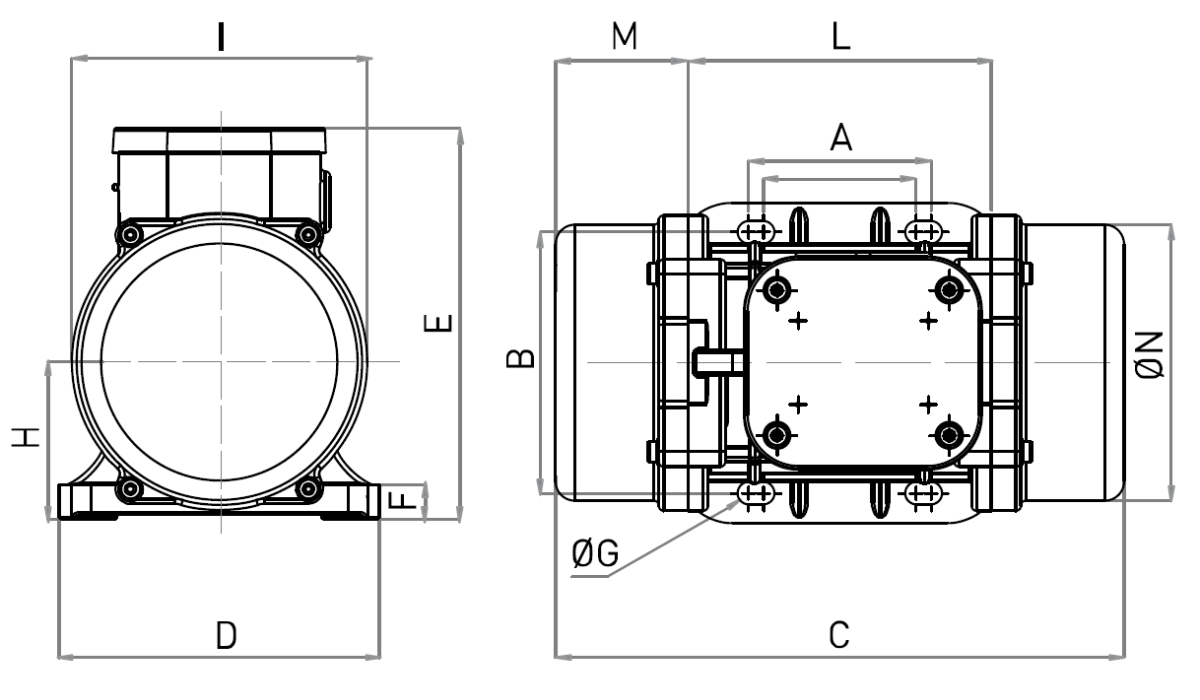

Dimensiuni gabarit și montaj ( Gabarit 20 )

A – Interaxă găuri lungime

62-74 mm

B – Interaxă găuri lățime

106 mm

ØG – Găuri de fixare

Ø 9 mm (4 găuri)

C - Lungime totală motor

219 mm

D - Lățime talpă

131 mm

E - Înălțime totală

159 mm

F - Grosime talpă

15 mm

H - Înălțime ax

64 mm

I - Lățime corp interior

121 mm

L - Lățime cutie borne

123 mm

M - Lungime capac mase

41 mm

N - Diametru capace

112 mm

Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.

Dimensiuni gabarit si schema tehnica motor vibrator trifazat MVE 90/15 OLI 1500 rpm

Unde este recomandat un motor vibrator trifazat MVE 90/15:

Acest motor vibrator trifazat MVE 90/15 este dedicat forței fine de 75 kg la 1500 rpm unde 27 kg a fost depășit.

  • Site de laborator și separatoare fine de 400-800 mm unde ai nevoie de 5,97 kgcm
  • Buncăre mici de 0,5-1,0 mc pentru făină, zahăr, aditivi cu boltă de 200-300 mm
  • Alimentatoare vibrante de 300-600 mm cu tablă de 2-4 mm și flux de 0,3-1,0 t/h
  • Dozatoare gravimetrice și micro-dozatoare de 100-200 kg unde 75 kg ajută la curgere
  • Pâlnii de cântărire de 100-250 kg unde vibrația de 1500 rpm ajută fără compactare
  • Benzi transportoare mici și pâlnii de descărcare de 500-800 mm

Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 90/15:

Motorul vibrator trifazat MVE 90/15 îți oferă 75 kg la 50Hz și 76 kg la 60Hz cu moment de 5,97 kgcm, cu greutate de doar 7,4 kg. Consum de 0,09 kW și curent de 0,26A la 400V, ideal pentru S1 continuu.

Cu presetupă M20, IP66, Zona 22 și Clasa Temp 100°C, talpă de 15 mm și Gabarit 20 compact de 219 mm. Funcționează la 1500 rpm pentru amplitudine mare la golire siloz.

De ce este diferit față de un motor vibrator trifazat mai mare:

  • Cu 177% peste MVE 40/15 (75 vs 27 kg) în aceeași clasă de prindere 62-74 mm
  • Rămâne în Clasa Temp 100°C - mai rece decât seria 1400/15 care trece la 135°C
  • Consum de 0,26A - poți pune 15 bucăți pe un contactor de 6A
  • Gabarit 20 de 7,4 kg - montare cu o mână, fără macara
  • 1500 rpm vs 3000 rpm - amplitudine de 3x mai mare pentru materiale ușoare

Când să alegi acest motor vibrator trifazat MVE 90/15?

Alege-l când MVE 40/15 vibrează, dar bolta de 200-300 mm nu cade. Este pragul de 5,97 kgcm pentru buncăre de 0,5-1,0 mc.

Dacă ai nevoie de 75 kg forță continuă, Gabarit 20 de 219 mm și curent de 0,26A, MVE 90/15 trifazat 4 poli este soluția corectă între 40/15 prea mic și 200/15 deja de 194 kg.
