Motor vibrator trifazat MVE 40/15 OLI
Cod: MVE 40/15E-10A0Un motor vibrator trifazat MVE 40/15 de la OLI este cel mai mic motor din gama Standard Range 4 poli, cu 27 kg forță la 50Hz și moment de 2,15 kgcm. Cu 4,6 kg greutate, este motorul pe care îl alegi pentru site de laborator, alimentatoare mici de 200-400 mm și buncăre de 0,2-0,5 mc unde ai nevoie de vibrație fină de 1500 rpm, nu de șocul de 3000 rpm.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 40/15 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 40/15 (4 poli, 1500 rpm la 50Hz) |
| Model | MVE 40/15E-10A0 |
| Cod produs | MVE6015T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 4,6 kg (50Hz / 60Hz) |
| Greutate maxima vibrata | 27 kg (50Hz) / 36 kg (60Hz) |
| Moment dinamic (Wm) | 2,15 kgcm (50Hz) / 1,99 kgcm (60Hz) |
| Turație nominală | 1500 rpm (50Hz) / 1800 rpm (60Hz) – 4 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T100°C IP66 (Zona 22) | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,04 kW (50Hz) / 0,05 kW (60Hz) |
| Curent nominal maxim (In) | 0,31 A la 400V Y / 0,31 A la 460V Y |
| Raport curent de pornire (Ia / In) | 1,00 / 1,00 |
| Tip presetupă cablu | M16 |

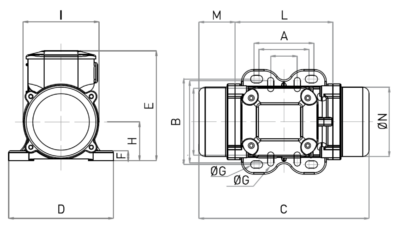

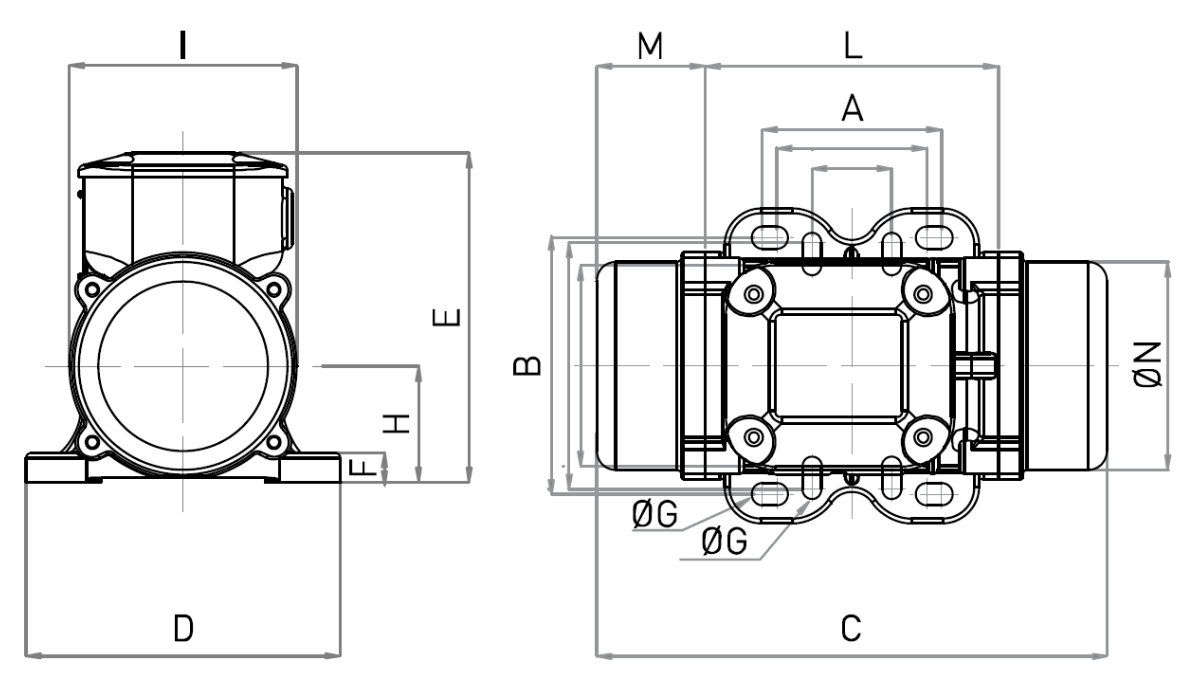

Dimensiuni gabarit și montaj ( Gabarit 10 ) |
|
| A – Interaxă găuri lungime (găurire multiplă) | 62-74 mm și 33 mm (prindere universală) |
| B – Interaxă găuri lățime (găurire multiplă) | 106 mm și 83-102 mm (prindere universală) |
| ØG – Găuri de fixare | Ø 9 mm și Ø 7 mm (4 găuri) |
| C – Lungime totală motor | 211 mm |
| D – Lățime talpă | 130 mm |
| E – Înălțime totală | 136 mm |
| F – Grosime talpă | 12 mm |
| H – Înălțime ax | 48 mm |
| I – Lățime corp interior | 94 mm |
| L – Lățime cutie borne | 121 mm |
| M – Lungime capac mase | 45 mm |
| N – Diametru capace | 85 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 40/15:
Acest motor vibrator trifazat MVE 40/15 este dedicat forței fine de 27 kg la 1500 rpm unde ai nevoie de amplitudine mare și frecvență joasă.
- Site de laborator și separatoare fine de 300-600 mm unde 3000 rpm ar arunca materialul
- Buncăre mici de 0,2-0,5 mc pentru făină, zahăr, aditivi alimentari cu boltă de 100-200 mm
- Alimentatoare vibrante de 200-400 mm cu tablă de 2-3 mm și flux de 0,1-0,5 t/h
- Dozatoare gravimetrice și micro-dozatoare unde ai nevoie de 2,15 kgcm moment fin
- Pâlnii de cântărire de 50-100 kg unde vibrația de 1500 rpm ajută la curgere fără compactare
- Benzi transportoare mici unde 27 kg sunt suficienți pentru desprindere fără zgomot
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 40/15:
Motorul vibrator trifazat MVE 40/15 îți oferă 27 kg la 50Hz și 36 kg la 60Hz cu moment de 2,15 kgcm, cu greutate de doar 4,6 kg. Este motorul cu consum de 0,04 kW și curent de 0,31A, ideal pentru funcționare S1 continuă 24/7 pe instalații mici.
Cu presetupă M16, IP66, Zona 22 și Clasa Temp 100°C, talpă de 12 mm și Gabarit 10 compact de 211 mm. Funcționează la 1500 rpm pentru amplitudine de 1,2-3,8 mm la golire siloz, conform recomandării OLI pentru emptying la 1500 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cel mai mic motor din gama 4 poli cu 27 kg – MVE 90/15 sare deja la 75 kg forță și 7,4 kg greutate
- Cu 1500 rpm vs 3000 rpm – amplitudine de 3x mai mare la aceeași structură, ideal pentru materiale ușoare care plutesc
- Consum de 0,31A – cel mai mic din gamă, poți pune 10 bucăți pe un contactor de 4A
- Gabarit 10 de 4,6 kg – montare cu o mână, fără macara, prindere universală Fig. A
- Clasa Temp 100°C vs 135°C la cele peste 1400/15 – mai rece, mai sigur pentru medii cu praf fin
Când să alegi acest motor vibrator trifazat MVE 40/15?
Alege-l când ai nevoie de vibrație de 1500 rpm cu forță mică de 27 kg pentru materiale fine care nu curg. Este pragul de 2,15 kgcm pentru buncăre de 0,2-0,5 mc și site de laborator.
Dacă ai nevoie de 27 kg forță continuă, Gabarit 10 de 211 mm și curent de 0,31A la 400V, MVE 40/15 trifazat 4 poli este soluția corectă între vibratorul pneumatic și MVE 90/15 deja de 75 kg.
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
