Motor electric trifazat 0.12kw 1000rpm 63 B14
Cod: MET6 12 63B14Caracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 0,12 kW (120W) |
| Turație nominală motor | 895 rpm 50Hz 1075 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 1,28 Nm (Mn) |
| Curent nominal motor | 0,94 A (VΔ/50Hz) 0,54 A (VY/50Hz) |
| Curent pornire motor | 3,5 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 53,7% – 100% sarcină (50Hz) 50,9% – 75% sarcină (50Hz) 43,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,6 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 63 B14 (Flansa Mica) *Optional B3 (Talpa) B5 (Flansa Mare) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 4,8 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 61 dB(A) LwA 70 dB(A) |
| Moment de inerție | 0,00052 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6201-2RS-C3 |
| Rulment parte neantrenare NDE | 6201-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

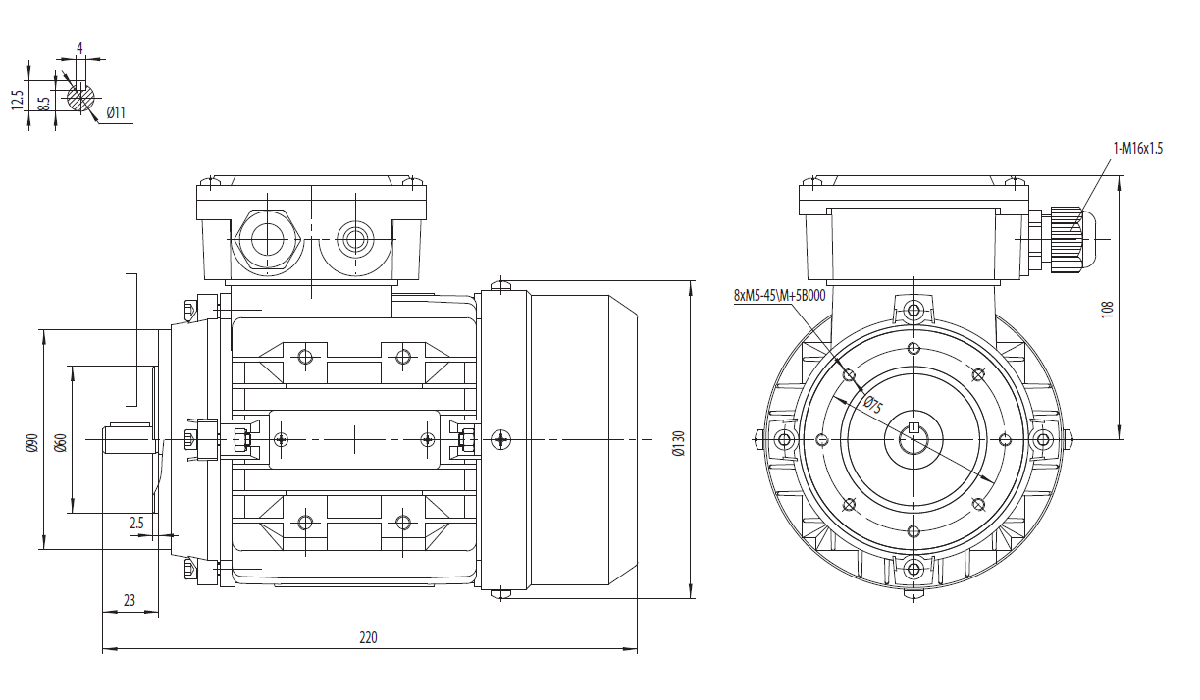

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø11 x 23 mm |
| Lungime totală (L) | 220 mm |
| Flanșă B14 | Ø75 centrare / Ø90 PCD / 8xM5 – Flanșă Ø60 |
| Distanță găuri talpă (A x B) | A 100 mm, B 80 mm (dacă e cazul B3/B35) |
| Distanță umăr ax – gaură talpă (C) | 40 mm |
| Înălțime ax (H) | 63 mm (B3) / Ø130 corp |
| Înălțime totală cu cutie borne | 108 mm ax-centru la top borne / 171 mm anterior |
| Lățime talpă | 120 mm |
| Intrare cablu cutie borne | 1-M16x1,5 |
Motor electric trifazat 0.12kw 1000rpm 63 B14
Caracteristici Motor electric trifazat 0.12kw 1000rpm 63 B14:
- Putere: 0,12kw
- Turatie: 1000rpm/6poli
- Gabarit: 63
- Diametru AX: 11mm
- Fixare: Flansa mica
- Prindere: B14
- Diametru flansa: 90mm
- Bobinaj: Cupru;
Motorul electric trifazat de 0.12kw 1000rpm 63 B14 este un tip de motor electric care are o putere de 0.12kw, o turatie de 1000rpm si este dotat cu 6 poli. Diametrul axului este de 11mm, iar modul de fixare este printr-o flansa mica. Aceasta este o solutie excelenta pentru diverse aplicatii, cum ar fi controlul echipamentelor industriale, automatizarea sistemelor de lucru in cadrul unor fabrici sau cresterea eficientei operatiunilor de productie.
Motorul electric trifazat este dotat cu trei bobine care lucreaza in acelasi timp si fac posibila rotatia axului. Acest lucru face ca motoarele trifazate sa fie mult mai eficiente si mai putin costisitoare decat motoarele monofazate, deoarece nu necesita un inceput de rotatie asistat sau mecanic. De asemenea, acest lucru ofera o viteza constanta si o tensiune rapida, sporind astfel productivitatea si siguranta utilizarii.
Datorita puterii sale de 0,12kw si turatiei de 1000rpm, motorul este capabil sa furnizeze o putere considerabila si sa sustina un nivel ridicat de performanta, chiar si in aplicatii de mare intensitate. Diametrul axului de 11mm permite o conectare ferma si sigura a motorului, asigurand astfel o functionare precisa si stabila in timp.
Modul de fixare prin flansa mica face motorul mai usor de instalat si de operat, eliminand in acelasi timp orice posibilitate de miscare sau vibratie. In concluzie, acest motor electric trifazat de 0.12kw 1000rpm 63 B14 este o alegere excelenta pentru orice aplicatie care necesita o putere si o viteza constante, precum si o functionare sigura si stabila de-a lungul timpului.
