Motor vibrator trifazat MVE 1200/3 OLI
Cod: MVE12003TUn motor vibrator trifazat MVE 1200/3 de la OLI este primul motor care trece pragul de 1000 kg forță în Gabarit 50 compact. Cu 1005 kg la 50Hz și moment de 20,26 kgcm, este motorul pe care îl alegi când MVE 800/3 de 794 kg doar tremură tabla buncărului mare, dar bolta groasă de agregate umede nu cade.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 1200/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 1200/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 1200/3E-50A0 |
| Cod produs | MVE12003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 21,6 kg |
| Greutate maxima vibrata | 1005 kg |
| Moment dinamic (Wm) | 20,26 kgcm (50Hz) / 14,00 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,95 kW (50Hz) / 1,15 kW (60Hz) |
| Curent nominal maxim (In) | 1,85 A la 400V Y / 1,95 A la 460V Y |
| Raport curent de pornire (Ia / In) | 4,40 / 4,50 |
| Tip presetupă cablu | M20 |

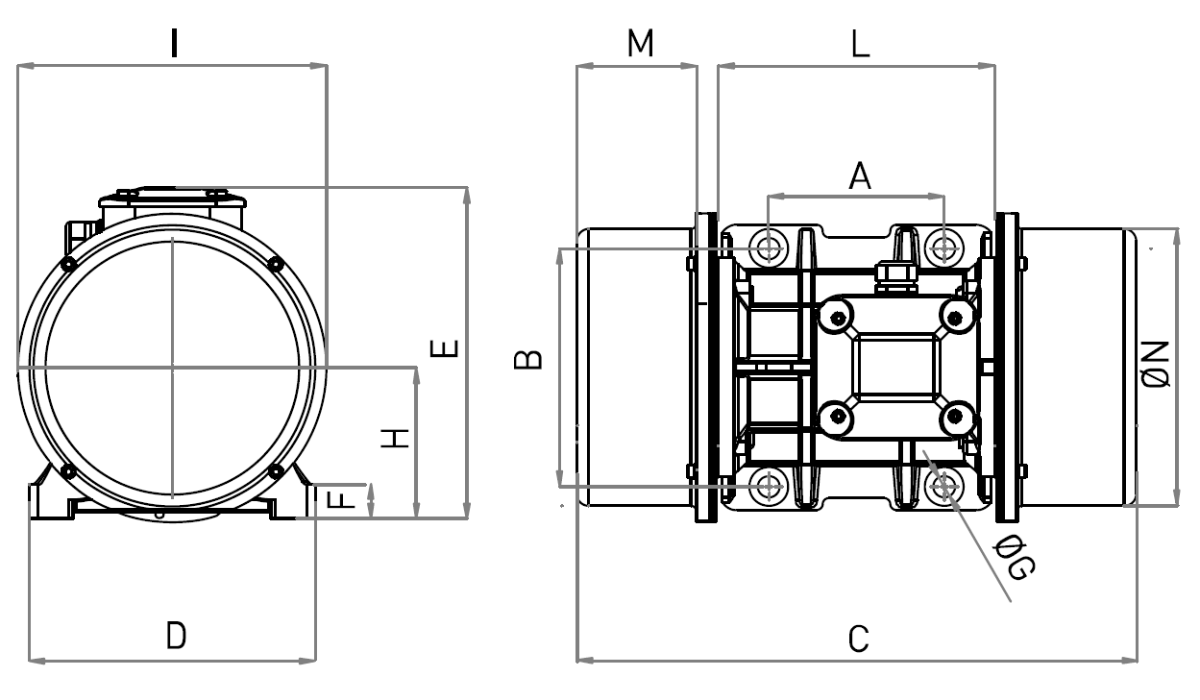

Dimensiuni gabarit și montaj ( Gabarit 50 ) |
|
| A – Interaxă găuri lungime | 120 mm |
| B – Interaxă găuri lățime | 170 mm |
| ØG – Găuri de fixare | Ø 17 mm (4 găuri) |
| C – Lungime totală motor | 311 mm |
| D – Lățime talpă | 208 mm |
| E – Înălțime totală | 210 mm |
| F – Grosime talpă | 22 mm |
| H – Înălțime ax | 94 mm |
| I – Lățime corp interior | 180 mm |
| L – Lățime cutie borne | 205 mm |
| M – Lungime capac mase | 47 mm |
| N – Diametru capace | 170 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 1200/3:
Acest motor vibrator trifazat MVE 1200/3 este dedicat deblocării grele unde pragul de 1000 kg este minim necesar.
- Buncăre și silozuri de 7-12 mc pentru balast 0-63 mm, minereu, zgură, clincher cu boltă de 500-700 mm
- Pâlnii de 2000-2500 mm cu material foarte coeziv care a tasat peste noapte
- Jgheaburi vibrante de 6-8 m cu tablă de 12-15 mm și flux de 120-160 t/h
- Site vibrante de 1600-2000 mm pentru sortare grea 0-40 mm și ciururi de reciclabile
- Stații de betoane de mare capacitate și stații de asfalt unde buncărele mari îngheață
- Alimentatoare vibrante pentru concasoare primare și alimentatoare cu lanț
- Buncăre tampon de 4000-6000 kg unde MVE 800/3 de 794 kg a fost insuficient
- Instalații unde vrei 1000 kg+ forță dar rămâi în Gabarit 50 de 311 mm lungime și prindere 120×170
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 1200/3:
Motorul vibrator trifazat MVE 1200/3 îți oferă 1005 kg la 50Hz și 1013 kg la 60Hz cu moment de 20,26 kgcm, cu greutate de numai 21,6 kg. Este primul motor OLI care trece pragul de 1 tonă forță centrifugă în Gabarit 50 ultra-compact de 311 mm.
Cu putere de 0,95 kW și curent de 1,85A la 400V, raport Ia/In 4,40, rămâne economic pentru clasa de 1000 kg. Presetupă M20, IP66, Zona 22, Clasa Temp 100°C și funcționare S1 continuă 24/7 în medii industriale grele.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Primul motor de 1005 kg în Gabarit 50 de 311 mm – MVE 1300/3 are deja 321 mm și MVE 1600/3 sare la 418 mm și 51,6 kg
- Cu 26% peste MVE 800/3 (1005 vs 794 kg) cu aceeași prindere 120×170 Ø17 și aceeași lungime 311 mm – upgrade direct
- Consum de 1,85A – cu 24% mai mic decât MVE 1300/3 de 2,44A care are 1355 kg, ideal când tabloul este deja dimensionat pentru 2A
- Moment de 20,26 kgcm – rupe bolta groasă fără a necesita Gabarit 53-55 de 30+ kg
- Ultimul motor de 1000 kg în Clasa Temp 100°C – de la MVE 1600/3 treci la 135°C și la presetupă M25
Când să alegi acest motor vibrator trifazat MVE 1200/3?
Alege-l când MVE 800/3 vibrează, dar bolta de 500-700 mm din buncărul mare nu se rupe. Este pragul minim de 1000 kg pentru silozuri de 7-12 mc cu agregate grele și umede.
Dacă ai nevoie de 1005 kg forță continuă, Gabarit 50 compact de 311 mm și curent de 1,85A, MVE 1200/3 trifazat este soluția corectă între 800/3 prea mic și 1300/3 deja de 1355 kg.
