Motor vibrator trifazat MVE 9000/3 OLI
Cod: MVE90003TUn motor vibrator trifazat MVE 9000/3 de la OLI este motorul de 9025 kg forță din Gabarit 85 care aduce pragul de 9 tone. Cu moment de 179,59 kgcm la 50Hz și 9375 kg la 60Hz, este motorul pe care îl alegi când MVE 6500/3 de 6510 kg doar fisurează bolta de 3500 mm, dar crusta de clincher din silozul de 80-120 mc nu se desprinde.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 9000/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 9000/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 9000/3E-85A0 |
| Cod produs | MVE90003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 240,3 kg (50Hz) / 234,7 kg (60Hz) |
| Greutate maxima vibrata | 9025 kg (50Hz) / 9375 kg (60Hz) |
| Moment dinamic (Wm) | 179,59 kgcm (50Hz) / 129,55 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. T4 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 10,00 kW (50Hz) / 9,30 kW (60Hz) |
| Curent nominal maxim (In) | 14,00 A la 400V Y / 18,00 A la 460V Y |
| Raport curent de pornire (Ia / In) | 8,40 / 8,60 |
| Tip presetupă cablu | M32 |

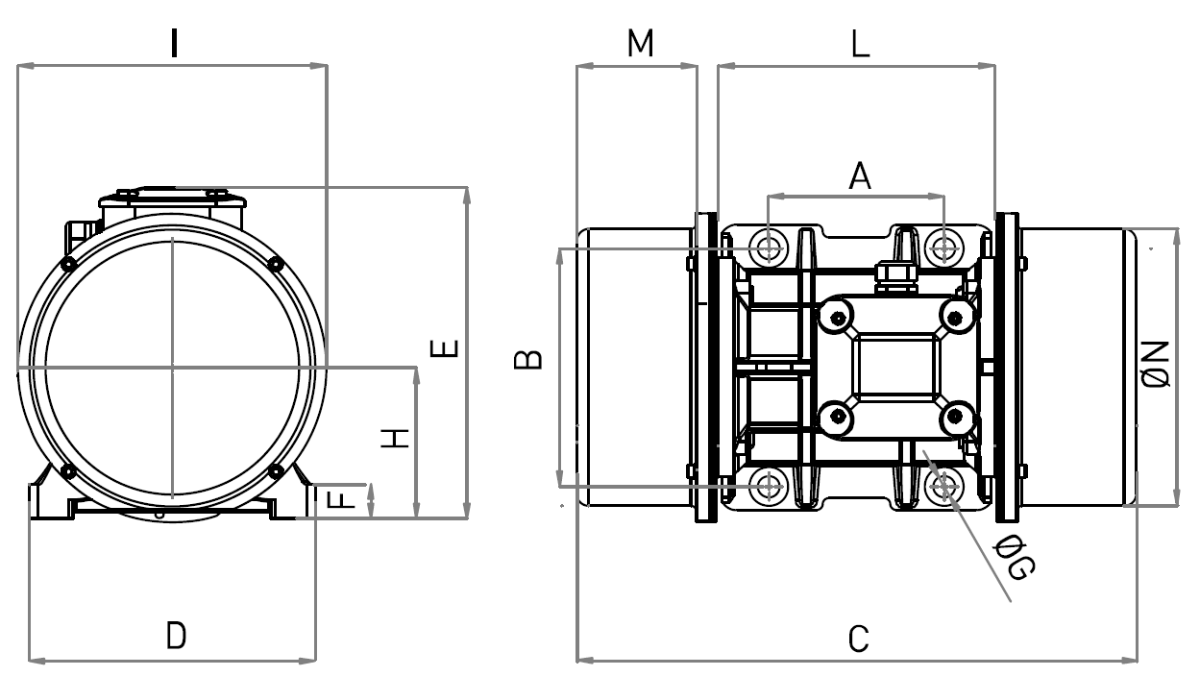

Dimensiuni gabarit și montaj ( Gabarit 85 ) |
|
| A – Interaxă găuri lungime | 200 mm |
| B – Interaxă găuri lățime | 320 mm |
| ØG – Găuri de fixare | Ø 28 mm (4 găuri) |
| C – Lungime totală motor | 605 mm |
| D – Lățime talpă | 378 mm |
| E – Înălțime totală | 411 mm |
| F – Grosime talpă | 49 mm |
| H – Înălțime ax | 199 mm |
| I – Lățime corp interior | 424 mm |
| L – Lățime cutie borne | 325 mm |
| M – Lungime capac mase | 120 mm |
| N – Diametru capace | 378 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 9000/3:
Acest motor vibrator trifazat MVE 9000/3 este dedicat forței extra-grele de 9025 kg unde 6510 kg a fost depășit.
- Silozuri și buncăre de 80-120 mc pentru minereu, clincher, zgură cu boltă de 3500-4500 mm
- Pâlnii de 7000-8000 mm cu material de 80+ tone extrem de tasat
- Jgheaburi vibrante de 22-30 m cu tablă de 35 mm și flux de 1200-1800 t/h
- Site vibrante de 4000-5000 mm pentru sortare extra-grea
- Buncăre tampon de 80000-120000 kg unde este nevoie de șoc de 9025 kg
- Cel mai puternic motor din Gabarit 85 – 9 tone fără a trece la Gabarit 90
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 9000/3:
Motorul vibrator trifazat MVE 9000/3 îți oferă 9025 kg la 50Hz și 9375 kg la 60Hz cu moment de 179,59 kgcm, cu greutate de 240,3 kg. Este topul gamei de 85 cu 605 mm lungime.
Cu putere de 10,00 kW și curent de 14,00A la 400V, Ia/In 8,40, presetupă M32, IP66 și Clasa Temp 135°C. Funcționare S1 continuă cu talpă de 378×49 mm pentru 9 tone.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cel mai puternic motor din Gabarit 85 cu 9025 kg – MVE 6500/3 avea 6510 kg, aici ai +38% forță în aceeași carcasă 605 mm
- Cu 38% peste MVE 6500/3 (9025 vs 6510 kg) cu aceeași prindere 200×320 Ø28 – upgrade direct
- Moment de 179,59 kgcm – rupe bolta de 3500-4500 mm fără două motoare de 4000/3
- Rămâne în Gabarit 85 de 240 kg – nu treci încă la Gabarit 90 de 400+ kg cu 6 găuri
Când să alegi acest motor vibrator trifazat MVE 9000/3?
Alege-l când MVE 6500/3 vibrează, dar bolta de minereu de 3500 mm nu cade. Este pragul de 9025 kg pentru silozuri de 80-120 mc.
Dacă ai nevoie de 9025 kg forță continuă, Gabarit 85 de 605 mm și curent de 14,00A, MVE 9000/3 trifazat este soluția de top din clasa 85.
