Motor vibrator trifazat MVE 6500/3 OLI

Cod
MVE 6500/3E-85A0

Motor vibrator trifazat MVE 6500/3 OLI de calitate superioara, la pret avantajos, disponibil in stoc sau la comanda!

Alegeți variantaToate cele 20 de variante

În paranteză: câte variante au valoarea. „Altă combinație”: nu există cu celelalte alegeri; se deschide varianta cea mai apropiată.

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Greutate maximă vibrată6.510 kg
Greutate motor228,4 kg
Putere5,5 kW
Model6500/3
Alimentare curenttrifazat
Unitate de măsurăbuc

Cote

Dimensiunile din vizualizarea 3D, în milimetri, fiecare cu sursa ei.

DimensiuneValoareSursa
Model, turație, desenCatalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3MVE 6500/3, 3000 rpm, DCatalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3
Lungime totalăCatalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3605Catalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3
Înălțime totalăCatalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3411Catalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3
Înălțimea axuluiCatalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3199Catalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3
Tălpi: lungime × lățime × grosimeCatalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3325 × 378 × 49Catalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3
Găuri de fixare: Ø, entraxe A × BCatalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/34 × Ø28, 200 × 320Catalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3
Capac masă excentrică: Ø × lungimeCatalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3Ø378 × 120Catalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3
Lățimea carcaseiCatalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3424Catalog motoare vibratoare trifazate MVE 3000rpm aLL industriaL Fv.pdf, MVE 6500/3

Variante: Motoare vibratoare trifazate MVE 3000rpm

CodDenumireGreutate maximă vibratăGreutate motorModelPuterePreț fără TVADisponibilitate
MVE 60/3E-10A0Motor vibrator trifazat MVE 60/3 OLIMVE 60/3E-10A066 kg4,2 kg60/30,08 kWLa cerere
MVE 100/3E-10A0Motor vibrator trifazat MVE 100/3 OLIMVE 100/3E-10A098 kg4,6 kg100/30,1 kWLa cerere
MVE 200/3E-20A0Motor vibrator trifazat MVE 200/3 OLIMVE 200/3E-20A0189 kg8 kg200/30,18 kWLa cerere
MVE 202/3E-23A0Motor vibrator trifazat MVE 202/3 OLIMVE 202/3E-23A0187 kg7,2 kg202/30,18 kWLa cerere
MVE 300/3E-30A0Motor vibrator trifazat MVE 300/3 OLIMVE 300/3E-30A0321 kg9,8 kg300/30,27 kWLa cerere
MVE 400/3E-30A0Motor vibrator trifazat MVE 400/3 OLIMVE 400/3E-30A0407 kg10,3 kg400/30,3 kWLa cerere
MVE 500/3E-40A0Motor vibrator trifazat MVE 500/3 OLIMVE 500/3E-40A0530 kg15,8 kg500/30,5 kWLa cerere
MVE 700/3E-40A0Motor vibrator trifazat MVE 700/3 OLIMVE 700/3E-40A0758 kg16,5 kg700/30,66 kWLa cerere
MVE 800/3E-50A0Motor vibrator trifazat MVE 800/3 OLIMVE 800/3E-50A0794 kg20,6 kg800/30,75 kWLa cerere
MVE 1200/3E-50A0Motor vibrator trifazat MVE 1200/3 OLIMVE 1200/3E-50A01.005 kg21,6 kg1200/30,95 kWLa cerere
MVE 1300/3E-50A0Motor vibrator trifazat MVE 1300/3 OLIMVE 1300/3E-50A01.355 kg22 kg1300/31,3 kWLa cerere
MVE 1301/3E-53A0Motor vibrator trifazat MVE 1301/3 OLIMVE 1301/3E-53A01.355 kg34 kg1301/31,3 kWLa cerere
MVE 1600/3E-60A0Motor vibrator trifazat MVE 1600/3 OLIMVE 1600/3E-60A01.601 kg51,5 kg1600/31,57 kWLa cerere
MVE 2000/3E-60A0Motor vibrator trifazat MVE 2000/3 OLIMVE 2000/3E-60A02.027 kg53 kg2000/32 kWLa cerere
MVE 2300/3E-60A0Motor vibrator trifazat MVE 2300/3 OLIMVE 2300/3E-60A02.302 kg53 kg2300/32,4 kWLa cerere
MVE 3200/3E-75A0Motor vibrator trifazat MVE 3200/3 OLIMVE 3200/3E-75A03.252 kg103 kg3200/32,9 kWLa cerere
MVE 4000/3E-75A1Motor vibrator trifazat MVE 4000/3 OLIMVE 4000/3E-75A14.033 kg107 kg4000/32,9 kWLa cerere
MVE 5000/3E-75A1Motor vibrator trifazat MVE 5000/3 OLIMVE 5000/3E-75A15.009 kg112 kg5000/34 kWLa cerere
MVE 6500/3E-85A0Motor vibrator trifazat MVE 6500/3 OLIProdusul afișatMVE 6500/3E-85A06.510 kg228,4 kg6500/35,5 kWLa cerere
MVE 9000/3E-85A0Motor vibrator trifazat MVE 9000/3 OLIMVE 9000/3E-85A09.025 kg240 kg9000/310 kWLa cerere

Un motor vibrator trifazat MVE 6500/3 de la OLI este primul motor din Gabarit 85 care trece pragul de 6,5 tone. Cu moment de 129,55 kgcm la 50Hz și forță de 6510 kg, este motorul pe care îl alegi când toate motoarele din Gabarit 75 (3200-5000/3) vibrează, dar bolta de 3000 mm din silozul de 60-80 mc cu minereu nu cade.

Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 6500/3 OLI

Date tehnice generale

Tip echipament

Motor vibrator trifazat MVE 6500/3 (2 poli, 3000 rpm la 50Hz)

Model

MVE 6500/3E-85A0

Cod produs

MVE65003T

Marca

OLI S.p.A.

Greutate proprie unitară

228,4 kg (50Hz) / 229,6 kg (60Hz)

Greutate maxima vibrata

6510 kg (50Hz) / 6552 kg (60Hz)

Moment dinamic (Wm)

129,55 kgcm (50Hz) / 90,54 kgcm (60Hz)

Turație nominală

3000 rpm (50Hz) / 3600 rpm (60Hz) - 2 poli

Protecție și Certificări

IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE - Clasa Temp. T4 135°C

Specificații electrice și alimentare

Tensiune și frecvență de lucru

400 V – 50 Hz / 460 V – 60 Hz(Trifazat Y)

Putere nominală absorbită (P1)

5,50 kW (50Hz) / 5,50 kW (60Hz)

Curent nominal maxim (In)

9,5 A la 400V Y / 8,0 A la 460V Y

Raport curent de pornire (Ia / In)

8,50 / 8,80

Tip presetupă cablu

M32

Dimensiuni gabarit și montaj ( Gabarit 85 )

A - Interaxă găuri lungime

200 mm

B - Interaxă găuri lățime

320 mm

ØG - Găuri de fixare

Ø 28 mm (4 găuri)

C - Lungime totală motor

605 mm

D - Lățime talpă

378 mm

E - Înălțime totală

411 mm

F - Grosime talpă

49 mm

H - Înălțime ax

199 mm

I - Lățime corp interior

424 mm

L - Lățime cutie borne

325 mm

M - Lungime capac mase

120 mm

N - Diametru capace

378 mm

Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.

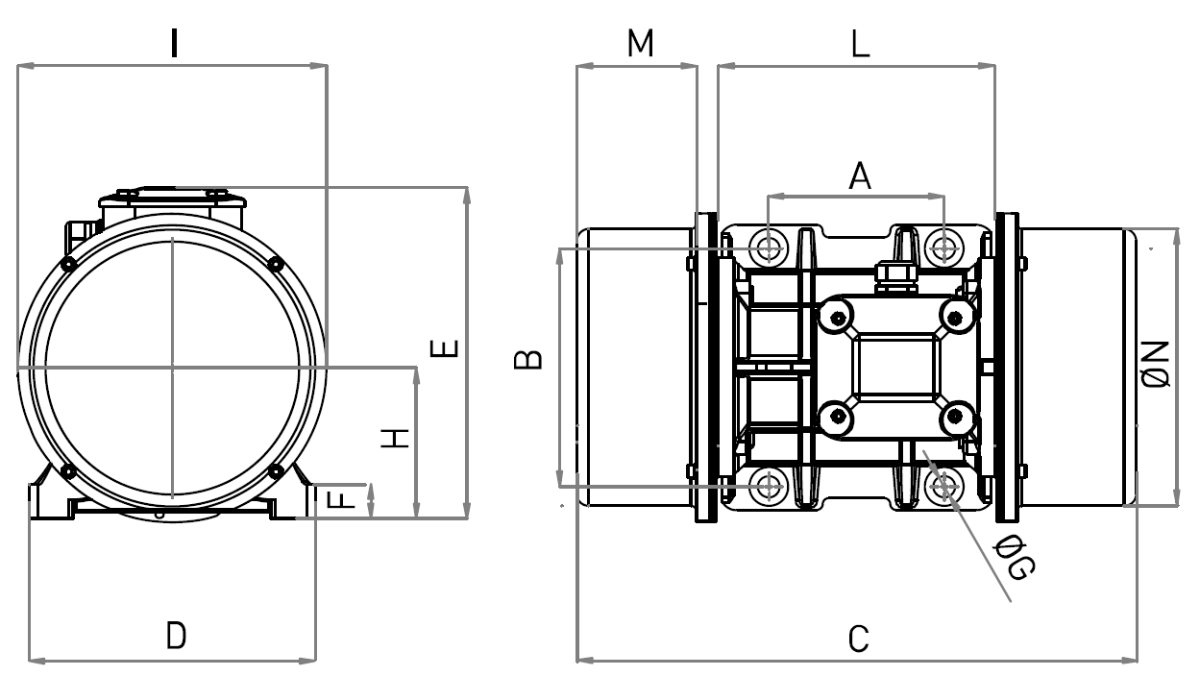

Dimensiuni gabarit si schema tehnica motor vibrator trifazat MVE 6500/3 OLI 3000 rpm

Unde este recomandat un motor vibrator trifazat MVE 6500/3:

Acest motor vibrator trifazat MVE 6500/3 este dedicat forței de 6510 kg unde 5 tone au fost depășite.

  • Silozuri și buncăre de 60-80 mc pentru minereu de fier, zgură, clincher cu boltă de 3000-3500 mm
  • Pâlnii de 6000-7000 mm cu material de 60+ tone extrem de tasat
  • Jgheaburi vibrante de 20-26 m cu tablă de 30-35 mm și flux de 1000-1400 t/h
  • Site vibrante de 3500-4500 mm pentru sortare extra-grea
  • Buncăre tampon de 60000-80000 kg unde este nevoie de șoc de 6510 kg
  • Primul motor din Gabarit 85 - când ai nevoie de talpă de 49 mm și prindere Ø28 pentru 6,5 tone

Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 6500/3:

Motorul vibrator trifazat MVE 6500/3 îți oferă 6510 kg la 50Hz și 6552 kg la 60Hz cu moment de 129,55 kgcm, cu greutate de 228,4 kg. Este primul care trece pragul de 6,5 tone în Gabarit 85 de 605 mm.

Cu putere de 5,50 kW și curent de 9,5A la 400V, Ia/In 8,50, presetupă M32, IP66 și Clasa Temp 135°C. Funcționare S1 continuă cu talpă de 378x49 mm pentru 6,5 tone.

De ce este diferit față de un motor vibrator trifazat mai mare:

  • Primul motor din Gabarit 85 cu 6510 kg - MVE 5000/3 avea 111,2 kg și 588 mm, aici ai 228,4 kg și 605 mm cu rigiditate dublă
  • Cu 30% peste MVE 5000/3 (6510 vs 5009 kg) cu salt la prindere 200x320 Ø28 vs 155x255 Ø25
  • Consum de 9,5A - cu 32% mai mic decât MVE 9000/3 de 14,0A care are 9025 kg
  • Moment de 129,55 kgcm - rupe bolta de 3000-3500 mm fără două motoare de 3200/3 sincronizate
  • Rămâne în Gabarit 85 de 228 kg - nu treci încă la Gabarit 90 de 300+ kg

Când să alegi acest motor vibrator trifazat MVE 6500/3?

Alege-l când MVE 5000/3 vibrează, dar bolta mare de minereu nu se prăbușește. Este pragul de 6510 kg pentru silozuri de 60-80 mc.

Dacă ai nevoie de 6510 kg forță continuă, Gabarit 85 de 605 mm și curent de 9,5A, MVE 6500/3 trifazat este soluția corectă între 5000/3 prea mic și 9000/3 deja de 9025 kg.
