Motor vibrator trifazat MVE 400/3 OLI
Cod: MVE4003TUn motor vibrator trifazat MVE 400/3 de la OLI este primul motor din Gabarit 30 care trece pragul de 400 kg forță și intră în clasa de deblocare grea. Cu 397 kg la 50Hz și moment dinamic de 8 kgcm, este motorul pe care îl alegi când buncărul de 2-4 mc face boltă tare, tasată, și vibrația fină de 200-300 kg doar tremură tabla fără să rupă blocajul.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 400/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 400/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 400/3E-30A0 |
| Cod produs | MVE4003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 10,3 kg |
| Greutate maxima vibrata | 407 kg |
| Moment dinamic (Wm) | 8 kgcm (50Hz) / 6 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,30 kW (50Hz) / 0,39 kW (60Hz) |
| Curent nominal maxim (In) | 1,01 A la 400V Y / 0,93 A la 460V Y |
| Raport curent de pornire (Ia / In) | 3,93 / 3,93 |
| Tip presetupă cablu | M20x1.5 |

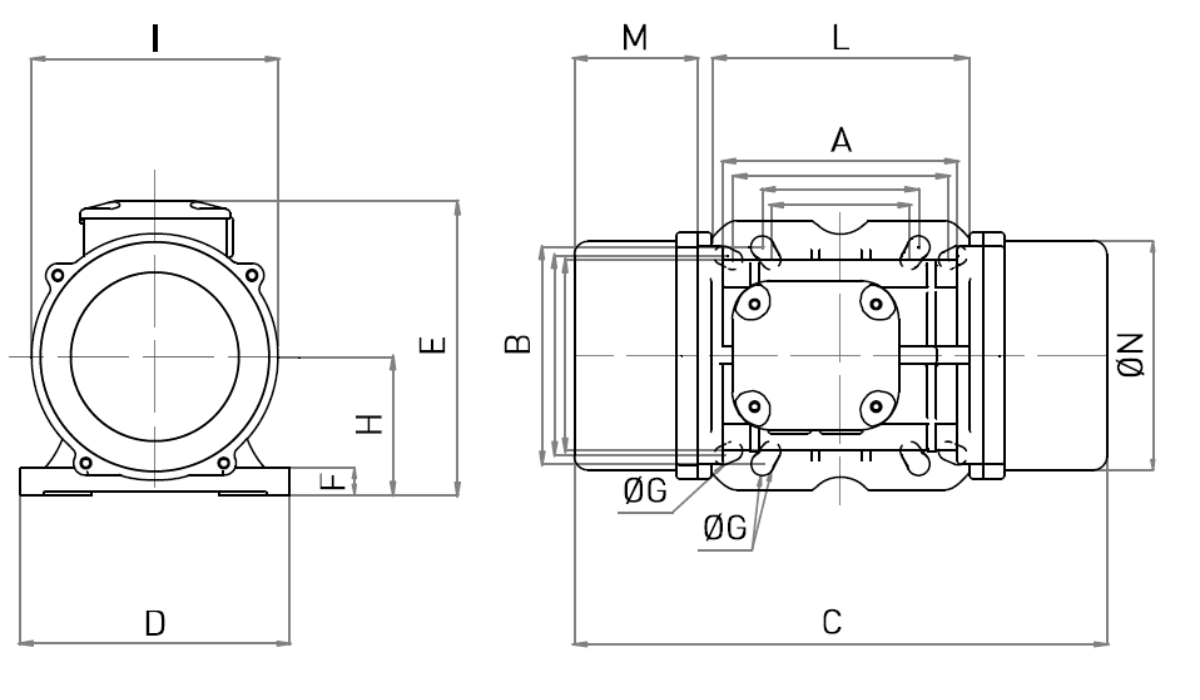

Dimensiuni gabarit și montaj ( Gabarit 30 ) |
|
| A – Interaxă găuri lungime (găurire multiplă) | 80-90 mm si 124-135 mm |
| B – Interaxă găuri lățime (găurire multiplă) | 110-125 mm si 110-115 mm |
| ØG – Găuri de fixare | Ø 11 mm si Ø 13 mm (4 găuri) |
| C – Lungime totală motor | 331 mm |
| D – Lățime talpă | 172 mm |
| E – Înălțime totală | 187 mm |
| F – Grosime talpă | 15 mm |
| H – Înălțime ax | 64 mm |
| I – Lățime corp interior | 136 mm |
| L – Lățime cutie borne | 169 mm |
| M – Lungime capac mase | 75 mm |
| N – Diametru capace | 130 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 400/3:
Acest motor vibrator trifazat MVE 400/3 este dedicat deblocării grele unde 300/3 a fost insuficient și ai nevoie de pragul de 400 kg.
- Buncăre și silozuri de 2-5 mc pentru agregate 0-16 mm, ciment tasat, var hidratat, cereale umede
- Pâlnii de 1200-1600 mm cu unghi mic și material cu coeziune mare care face boltă groasă
- Jgheaburi vibrante de 3-4 m cu strat de 50-100 mm, tablă de 5-6 mm, unde 321 kg nu mai împinge
- Site vibrante de 1000-1300 mm pentru sortare balast, criblură, sortare reciclabile
- Stații de betoane unde buncărul de nisip 0-4 mm se blochează iarna din umiditate
- Alimentatoare vibrante pentru concasoare și mori cu flux de 20-40 t/h
- Filtre mari și buncăre tampon unde MVE 300/3 vibrează dar nu rupe bolta compactată
- Instalații care necesită deja ranforsare – talpa de 15 mm și Gabarit 30 permit prindere rigidă fără a fisura sudurile
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 400/3:
Motorul vibrator trifazat MVE 400/3 îți oferă 407 kg forță la 50Hz și 404 kg la 60Hz cu un moment de 8 kgcm, suficient să rupă bolta tasată în buncăre medii. Cu greutate de numai 10,3 kg, rămâne în Gabarit 30 compact, deci nu treci încă la Gabarit 40 care înseamnă 21-23 kg.
Motor trifazat pur 400V, fără condensator, cu putere de 0,30 kW și curent de 1,01A, raport Ia/In 3,93 pentru pornire sigură. Certificare IP66, Zona 22 praf, presetupă M20x1.5 și Clasa Temp 135°C pentru funcționare S1 continuă 24/7, chiar și în medii calde și prăfoase.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Ultimul motor de 400 kg care încă rămâne în Gabarit 30 (331 mm lungime) – de la MVE 500/3 treci la 21 kg și la consum de 1,6A
- Forță cu 23% peste MVE 300/3 (407 vs 321 kg) cu aceeași prindere 80-90/124-135 x 110-125/110-115 – upgrade direct
- Nu necesită tablou mare – curent de 1,01A față de 1,65A la MVE 500/3 sau 2,66A la 700/3, protecții standard
- Vibrație controlată de 3000 rpm, nu lovește ca un motor cu 1500 rpm – fluidizează și rupe bolta fără segregarea granulelor
- Talpă ranforsată 15 mm cu găurire multiplă – înlocuiește orice motor vechi de 350-450 kg fără găurire nouă
Când să alegi acest motor vibrator trifazat MVE 400/3?
Alege-l când MVE 300/3 nu mai face față și bolta rămâne stabilă chiar și după 30 secunde de vibrație. Este pragul de forță medie-grea pentru buncăre de 2-5 mc cu material tasat.
Dacă ai nevoie de 407 kg forță continuă, Gabarit 30 compact și putere de 0,30 kW, MVE 400/3 trifazat este soluția corectă între 300/3 prea mic și 500/3 deja supradimensionat pentru structuri de 4-5 mm.
