Motor vibrator trifazat MVE 800/3 OLI
Cod: MVE8003TUn motor vibrator trifazat MVE 800/3 de la OLI este primul motor din Gabarit 50 care trece pragul de 790 kg și intră oficial în clasa grea. Cu 794 kg forță la 50Hz și moment de 15,68 kgcm, este motorul pe care îl alegi când Gabarit 40 (500/3 și 700/3) nu mai rupe bolta din buncăre de 6-9 mc cu material tasat umed.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 800/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 800/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 800/3E-50A0 |
| Cod produs | MVE8003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 20,6 kg |
| Greutate maxima vibrata | 794 kg |
| Moment dinamic (Wm) | 15,68 kgcm (50Hz) / 11,06 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,75 kW (50Hz) / 0,90 kW (60Hz) |
| Curent nominal maxim (In) | 1,45 A la 400V Y / 1,50 A la 460V Y |
| Raport curent de pornire (Ia / In) | 3,80 / 3,80 |
| Tip presetupă cablu | M20 |

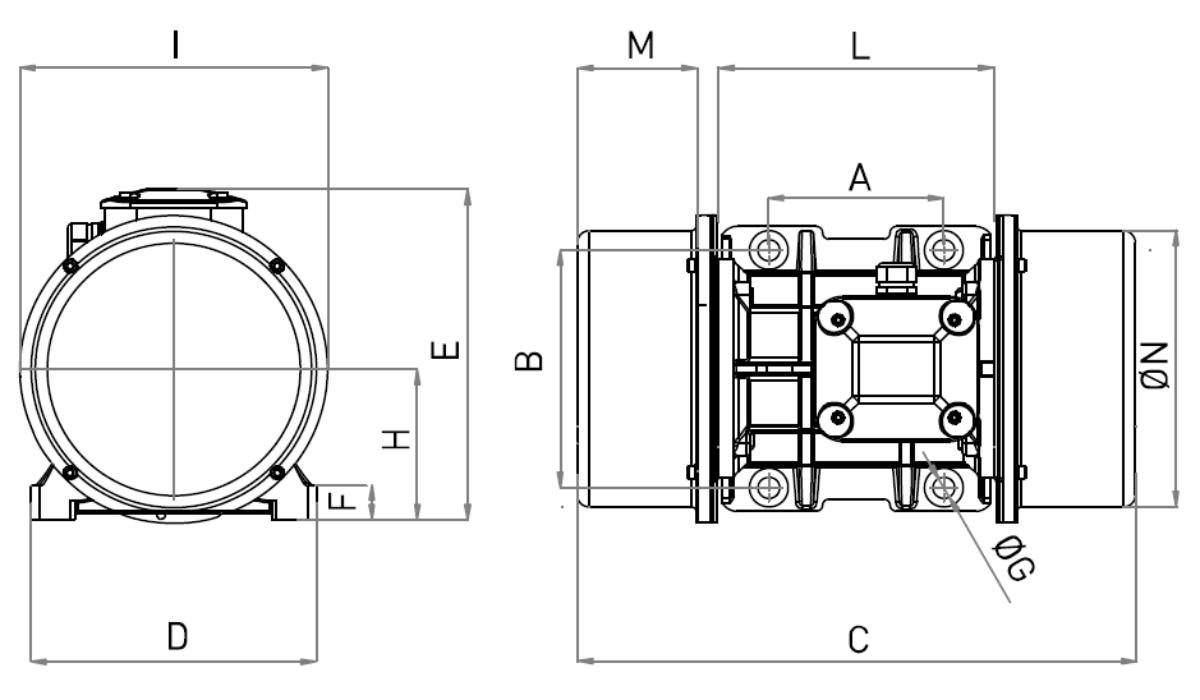

Dimensiuni gabarit și montaj ( Gabarit 50 ) |
|
| A – Interaxă găuri lungime | 120 mm |
| B – Interaxă găuri lățime | 170 mm |
| ØG – Găuri de fixare | Ø 17 mm (4 găuri) |
| C – Lungime totală motor | 311 mm |
| D – Lățime talpă | 208 mm |
| E – Înălțime totală | 210 mm |
| F – Grosime talpă | 22 mm |
| H – Înălțime ax | 94 mm |
| I – Lățime corp interior | 180 mm |
| L – Lățime cutie borne | 205 mm |
| M – Lungime capac mase | 47 mm |
| N – Diametru capace | 170 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 800/3:
Acest motor vibrator trifazat MVE 800/3 este dedicat forței grele în buncăre mari unde Gabarit 40 a fost depășit.
- Buncăre și silozuri de 6-9 mc pentru balast 0-63 mm, piatră concasată, minereu, zgură cu umiditate mare
- Pâlnii de 1800-2200 mm cu boltă groasă de 400-500 mm care nu cade cu 700/3
- Jgheaburi vibrante de 5-7 m cu tablă de 10-12 mm și flux de 90-120 t/h
- Site vibrante de 1500-1800 mm pentru sortare grea și decolmatare cu forță de 794 kg
- Stații de betoane mari unde buncărul de agregate se blochează complet iarna
- Alimentatoare vibrante pentru concasoare primare și ciururi grele
- Buncăre tampon de 2500-4000 kg unde este nevoie de șoc de 800 kg pentru golire totală
- Primul motor din Gabarit 50 – când ai nevoie de talpă de 208 mm și prindere Ø17 pentru rigiditate
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 800/3:
Motorul vibrator trifazat MVE 800/3 îți oferă 794 kg la 50Hz și 800 kg la 60Hz cu moment de 15,68 kgcm, cu greutate de 20,6 kg. Trece în Gabarit 50 cu C de numai 311 mm, mai scurt decât Gabarit 40, dar cu talpă lată de 208 mm care distribuie forța pe buncăr fără a fisura sudurile.
Motor trifazat 400V, putere 0,75 kW, curent 1,45A la 400V, Ia/In 3,80 la ambele frecvențe. Presetupă M20, IP66, Zona 22, Clasa Temp 100°C, funcționare S1 continuă 24/7 în medii cu praf abraziv greu.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Primul motor din Gabarit 50 cu 794 kg forță în doar 311 mm lungime – mai compact decât MVE 700/3 care are 338 mm
- Cu doar 4,7% peste MVE 700/3 (794 vs 758 kg) dar cu talpă de 208 mm vs 168 mm – distribuție mai bună a forței pe structuri mari
- Consum de 1,45A – cu 40% mai mic decât MVE 1200/3 de 1,85A care are 1005 kg, ideal când tabloul este la limită
- Prindere 120×170 Ø17 standard industrial greu – nu mai ai nevoie de adaptoare ca la Gabarit 40 cu Ø13
- Rămâne în Clasa Temp 100°C – ultimul motor greu care nu trece încă la 135°C, deci compatibil cu medii cu praf cu temperatură de aprindere joasă
Când să alegi acest motor vibrator trifazat MVE 800/3?
Alege-l când MVE 700/3 vibrează, dar buncărul mare de balast umed rămâne blocat. Este pragul de intrare în forța grea, cu Gabarit 50 și prindere Ø17.
Dacă ai nevoie de 794 kg forță continuă, talpă de 208 mm și curent de 1,45A, MVE 800/3 trifazat este soluția corectă între 700/3 prea mic și 1200/3 deja de 1005 kg.
