Motor vibrator trifazat MVE 5000/3 OLI
Cod: MVE50003TUn motor vibrator trifazat MVE 5000/3 de la OLI este motorul de 5009 kg forță din Gabarit 75 care urcă de la 4 la 5 tone. Cu moment dinamic de 103,24 kgcm la 50Hz și forță de 5009 kg, este motorul pe care îl alegi când MVE 4000/3 de 4033 kg rupe bolta, dar materialul de 45-60 mc se retasează și blochează din nou pâlnia de 5000 mm.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 5000/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 5000/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 5000/3E-75A1 |
| Cod produs | MVE50003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 111,2 kg (50Hz) / 105,8 kg (60Hz) |
| Greutate maxima vibrata | 5009 kg (50Hz) / 5048 kg (60Hz) |
| Moment dinamic (Wm) | 103,24 kgcm (50Hz) / 69,76 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. T4 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 4,00 kW (50Hz) / 4,00 kW (60Hz) |
| Curent nominal maxim (In) | 7,22 A la 400V Y / 6,28 A la 460V Y |
| Raport curent de pornire (Ia / In) | 8,50 / 9,80 |
| Tip presetupă cablu | M32 |

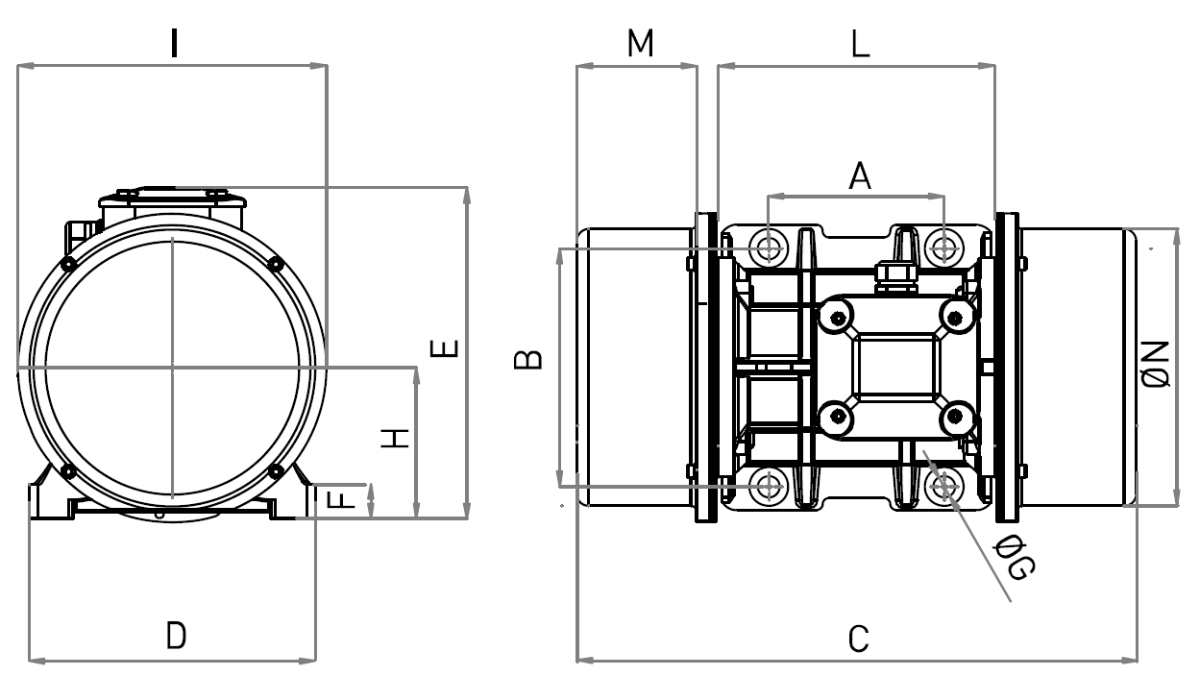

Dimensiuni gabarit și montaj ( Gabarit 75 ) |
|
| A – Interaxă găuri lungime | 155 mm |
| B – Interaxă găuri lățime | 255 mm |
| ØG – Găuri de fixare | Ø 25 mm (4 găuri) |
| C – Lungime totală motor | 588 mm |
| D – Lățime talpă | 302 mm |
| E – Înălțime totală | 318 mm |
| F – Grosime talpă | 35 mm |
| H – Înălțime ax | 147 mm |
| I – Lățime corp interior | 295 mm |
| L – Lățime cutie borne | 273 mm |
| M – Lungime capac mase | 140 mm |
| N – Diametru capace | 264 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 5000/3:
Acest motor vibrator trifazat MVE 5000/3 este dedicat forței de 5009 kg unde 4033 kg a fost depășit.
- Silozuri și buncăre de 45-60 mc pentru minereu, zgură, clincher, agregate extra-grele cu boltă de 2500-3000 mm
- Pâlnii de 5000-6000 mm cu material de 50+ tone care se tasează extrem
- Jgheaburi vibrante de 16-22 m cu tablă de 30 mm și flux de 700-1000 t/h
- Site vibrante de 3000-4000 mm pentru sortare extra-grea
- Buncăre tampon de 45000-60000 kg unde este nevoie de șoc de 5009 kg
- Ultimul prag din Gabarit 75 înainte de saltul la Gabarit 85 de 228 kg
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 5000/3:
Motorul vibrator trifazat MVE 5000/3 îți oferă 5009 kg la 50Hz și 5048 kg la 60Hz cu moment de 103,24 kgcm, cu greutate de 111,2 kg. Este motorul care aduce 5 tone în Gabarit 75 de 588 mm.
Cu putere de 4,00 kW și curent de 7,22A la 400V, Ia/In 8,50, presetupă M32, IP66 și Clasa Temp 135°C. Funcționare S1 continuă cu talpă de 35 mm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cel mai puternic motor din Gabarit 75 cu 5009 kg – MVE 6500/3 sare la Gabarit 85, 605 mm și 228,4 kg
- Cu 24% peste MVE 4000/3 (5009 vs 4033 kg) cu aceeași prindere 155×255 Ø25 – upgrade direct
- Consum de 7,22A – cu 24% mai mic decât MVE 6500/3 de 9,5A care are 6510 kg
- Capac mase de 140 mm vs 115 mm la 4000/3 – moment mai mare fără a trece la carcasă de 85
Când să alegi acest motor vibrator trifazat MVE 5000/3?
Alege-l când MVE 4000/3 vibrează, dar bolta de 2500 mm nu se prăbușește complet. Este pragul de 5009 kg pentru silozuri de 45-60 mc.
Dacă ai nevoie de 5009 kg forță continuă, Gabarit 75 de 588 mm și curent de 7,22A, MVE 5000/3 trifazat este soluția corectă între 4000/3 prea mic și 6500/3 deja de 6510 kg.
